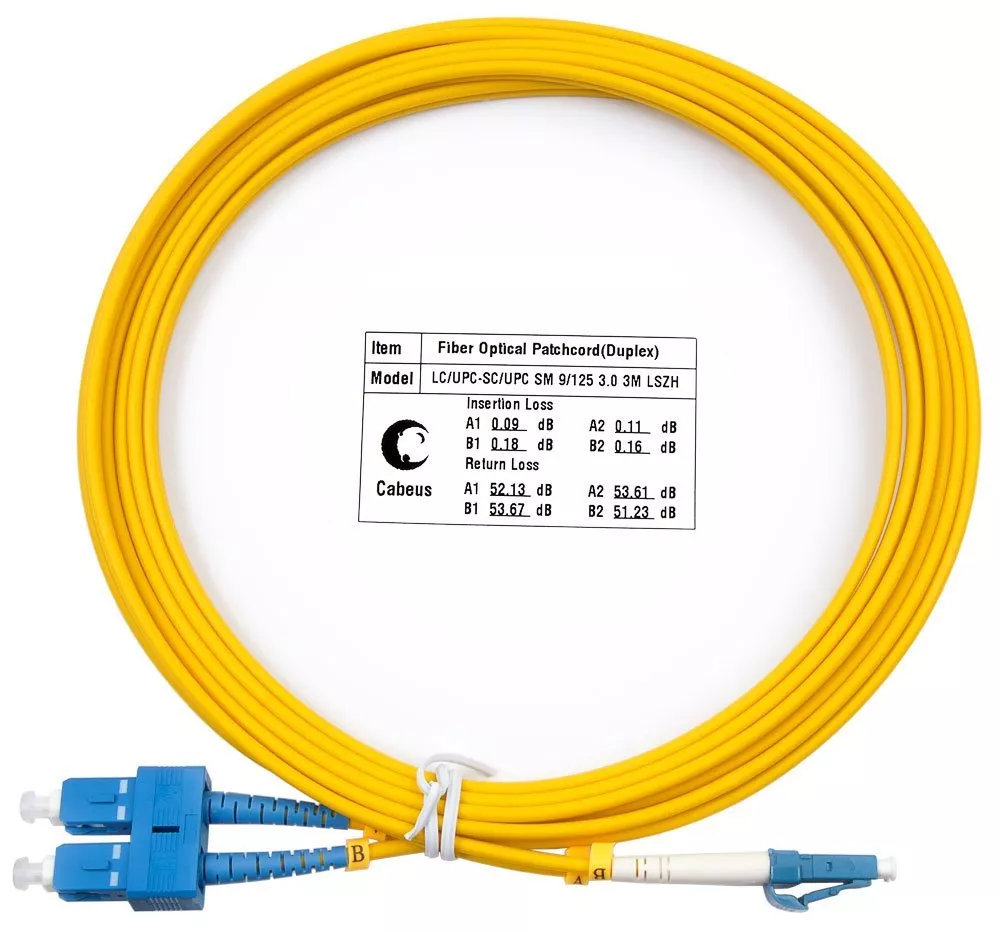

Патч-корд оптический Cabeus FOP(d)-9-LC-SC-1,5m (7518c)

Оптический патч-корд Cabeus FOP(d)-9-LC-SC-1,5m (7518c) представляет собой готовое соединительное решение для коммутации одномодовых волоконно-оптических линий. Изделие применяется для подключения активного оптического оборудования, а также для соединения компонентов в распределительных устройствах, оптических кроссах и телекоммуникационных шкафах. Разные типы коннекторов на концах кабеля позволяют напрямую соединять оборудование и элементы оптической инфраструктуры с интерфейсами LC и SC без применения дополнительного переходного патч-корда.

В основе модели используется одномодовое оптическое волокно SM 9/125 (SMF-28 Ultra). Такое волокно предназначено для построения современных одномодовых линий связи и широко применяется в структурированных кабельных системах, серверных, центрах обработки данных, телекоммуникационных узлах и распределительной инфраструктуре. Готовая заводская оконцовка позволяет использовать патч-корд сразу после проверки совместимости оптических портов подключаемого оборудования.

Исполнение FOP(d) соответствует конструкции Duplex. Такой кабель содержит два оптических волокна и подходит для организации двухволоконных соединений, в которых передача и прием сигнала осуществляются по отдельным каналам. Подобная схема применяется при подключении активного сетевого оборудования, оптических модулей и распределительных устройств. Конструкция готового патч-корда упрощает монтаж и позволяет избежать самостоятельной оконцовки волокна непосредственно на объекте.

С одной стороны кабель оснащен компактным разъемом LC, а с другой — разъемом SC. Такая комбинация востребована в случаях, когда необходимо соединить оборудование или распределительные компоненты с разными типами оптических интерфейсов. LC удобен при высокой плотности портов, а SC широко применяется в оптических кроссах, панелях и различном телекоммуникационном оборудовании.

Особенности Cabeus FOP(d)-9-LC-SC-1,5m

• одномодовое оптическое волокно SM 9/125;
• тип волокна SMF-28 Ultra;
• исполнение Duplex;
• разъемы LC–SC;
• класс полировки UPC;
• длина 1,5 метра;
• внешняя оболочка LSZH;
• желтый цвет изоляции;
• готовая заводская оконцовка;
• подходит для внутренней оптической коммутации.

Длина модели составляет 1,5 метра. Такой размер особенно удобен для коротких соединений внутри одной телекоммуникационной стойки, серверного шкафа, оптического кросса или между расположенными рядом элементами оборудования. Полутораметровый кабель дает необходимый запас для аккуратной прокладки через кабельные организаторы, не создавая при этом большого количества лишнего кабеля около портов.

При монтаже патч-корда необходимо соблюдать правила обращения с оптическими кабелями. Следует избегать резких перегибов, сильного натяжения, скручивания и продолжительного механического давления. Кабель рекомендуется прокладывать с плавным радиусом изгиба и размещать свободную часть в горизонтальных или вертикальных организаторах.

Оболочка LSZH и цветовая идентификация

Внешняя оболочка изделия изготовлена из материала LSZH (Low Smoke Zero Halogen). Такой тип оболочки применяется при прокладке телекоммуникационной инфраструктуры внутри зданий и отличается пониженным дымовыделением и отсутствием галогеносодержащих компонентов. Благодаря этому патч-корд подходит для использования в серверных, технических, административных и телекоммуникационных помещениях.

Цвет изоляции — желтый. Такая маркировка помогает визуально идентифицировать одномодовую оптическую линию среди других кабелей в стойке или шкафу. Это особенно удобно при диагностике, изменении схемы коммутации и последующем обслуживании сетевой инфраструктуры.

Коннекторы LC–SC и полировка UPC

На концах патч-корда используются коннекторы LC и SC с классом полировки UPC. Заводская обработка торцевых поверхностей предназначена для корректного сопряжения совместимых оптических компонентов. Комбинация разных разъемов позволяет использовать модель как готовый переходной патч-корд между оборудованием с LC- и SC-интерфейсами.

Перед подключением рекомендуется проверять чистоту обоих коннекторов. Защитные колпачки желательно снимать непосредственно перед установкой, не касаясь торцевых поверхностей. Загрязнение оптического интерфейса может отрицательно влиять на параметры соединения, поэтому при монтаже и техническом обслуживании необходимо соблюдать аккуратность.

Назначение и применение

Cabeus FOP(d)-9-LC-SC-1,5m (7518c) подходит для коммутации активного оптического оборудования, соединения оптических кроссов, патч-панелей и других распределительных компонентов. Разъемы LC–SC позволяют соединять устройства с разными типами портов, а Duplex-исполнение подходит для двухволоконных линий передачи данных.

Сочетание одномодового волокна SM 9/125 SMF-28 Ultra, разъемов LC–SC, полировки UPC, оболочки LSZH и компактной длины 1,5 метра делает модель удобным готовым решением для профессиональной волоконно-оптической инфраструктуры внутри зданий.

Технические характеристики
