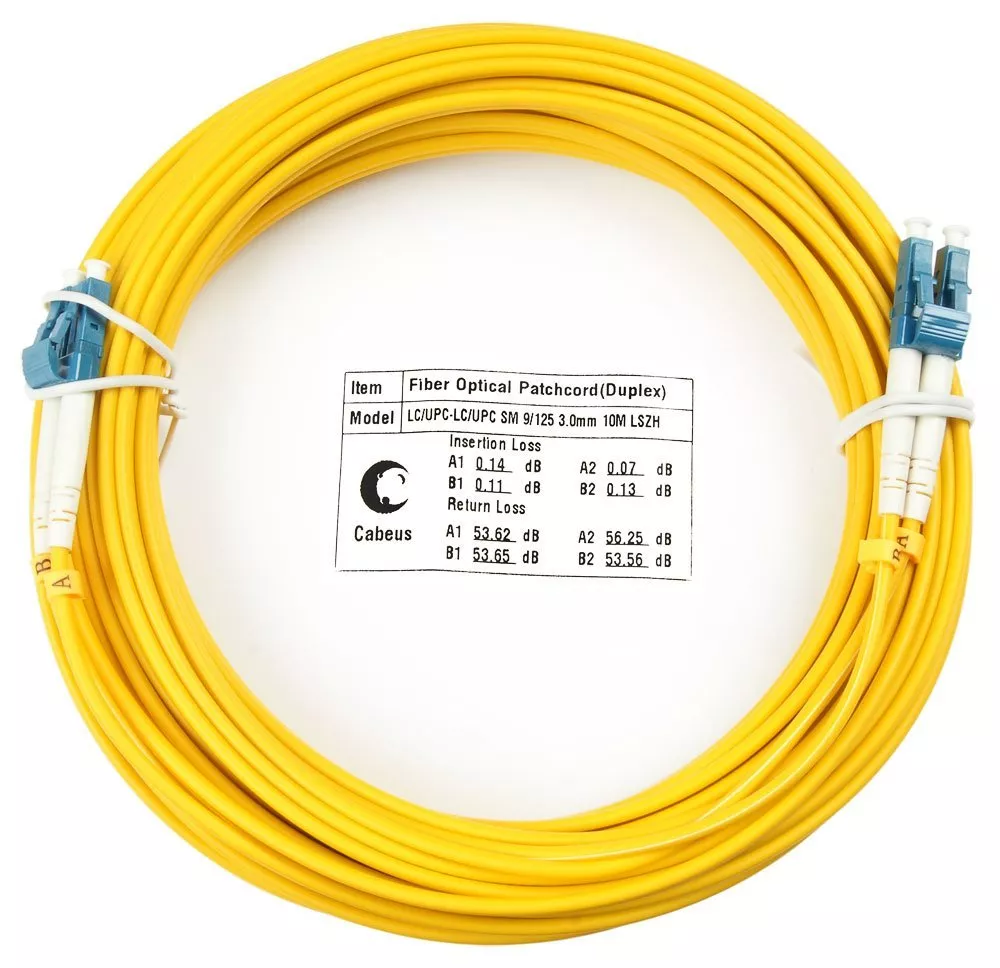

Патч-корд оптический Cabeus FOP(d)-9-LC-LC-3m (7345c)

Оптический патч-корд Cabeus FOP(d)-9-LC-LC-3m (7345c) представляет собой готовый соединительный кабель для организации коммутации в одномодовых волоконно-оптических сетях. Модель предназначена для подключения активного оптического оборудования, оптических кроссов, распределительных панелей, телекоммуникационных шкафов и других компонентов структурированной кабельной системы. Одинаковые разъемы LC на обоих концах позволяют напрямую соединять совместимые оптические интерфейсы без применения дополнительных переходных патч-кордов.

В основе изделия применяется одномодовое оптическое волокно SM 9/125 (SMF-28 Ultra). Одномодовое исполнение используется при построении современной телекоммуникационной инфраструктуры, корпоративных сетей, серверных, центров обработки данных и других объектов, где требуется передача оптического сигнала по волоконно-оптической линии. Заводское исполнение кабеля позволяет использовать его как при создании новой системы, так и при модернизации или расширении существующей инфраструктуры.

Обозначение FOP(d) соответствует исполнению Duplex. В таком патч-корде используются два оптических волокна, что позволяет организовать раздельные направления передачи и приема светового сигнала. Двухволоконное исполнение широко применяется при подключении активного сетевого оборудования и оптических модулей. Оно позволяет организовать понятную схему коммутации и удобно при дальнейшем техническом обслуживании сети.

На обоих концах модели установлены компактные коннекторы LC. Этот формат широко применяется в современных оптических кроссах, патч-панелях, сетевых устройствах и телекоммуникационных стойках. Небольшой размер LC-разъема особенно удобен на объектах с высокой плотностью портов. Конфигурация LC–LC позволяет напрямую соединять оборудование, оснащенное совместимыми интерфейсами одинакового типа.

Особенности Cabeus FOP(d)-9-LC-LC-3m

• одномодовое оптическое волокно SM 9/125;
• тип волокна SMF-28 Ultra;
• исполнение Duplex;
• разъемы LC–LC;
• класс полировки UPC;
• длина кабеля 3 метра;
• внешняя оболочка LSZH;
• желтый цвет изоляции;
• готовая заводская оконцовка;
• подходит для внутренней волоконно-оптической коммутации.

Длина патч-корда составляет 3 метра. Такой вариант удобен для коммутации оборудования в пределах одной серверной стойки, телекоммуникационного шкафа или между расположенными рядом элементами оптической инфраструктуры. Трехметровая длина дает достаточный запас для прокладки через горизонтальные и вертикальные организаторы и при этом позволяет избежать чрезмерного количества свободного кабеля около оборудования.

При монтаже оптического патч-корда необходимо избегать сильного натяжения, резких перегибов, скручивания и продолжительного давления на кабель. Свободную часть рекомендуется размещать в кабельных организаторах с соблюдением плавного радиуса изгиба. Правильная укладка помогает сохранить кабель в рабочем состоянии и поддерживать аккуратную организацию коммутационного пространства.

Оболочка LSZH для внутренней прокладки

Внешняя оболочка модели изготовлена из материала LSZH (Low Smoke Zero Halogen). Такой тип оболочки широко применяется при прокладке телекоммуникационных кабелей внутри зданий. Материал характеризуется пониженным дымовыделением и отсутствием галогеносодержащих компонентов, благодаря чему применяется в серверных, центрах обработки данных, административных, технических и телекоммуникационных помещениях.

Цвет изоляции — желтый. Цветовая маркировка облегчает визуальную идентификацию одномодовой оптической линии среди других кабелей в шкафу или стойке. Это особенно удобно при большом количестве соединений: специалисту проще проследить маршрут конкретного патч-корда, выполнить диагностику или изменить схему коммутации.

Разъемы LC–LC и полировка UPC

На обоих концах кабеля используются коннекторы LC с классом полировки UPC. Заводская обработка торцевых поверхностей предназначена для корректного сопряжения совместимых элементов волоконно-оптической линии. Патч-корд поставляется в полностью оконцованном состоянии, поэтому при установке не требуется самостоятельно монтировать оптические коннекторы.

Перед подключением рекомендуется проверить чистоту обоих LC-разъемов. Защитные колпачки желательно снимать непосредственно перед установкой, не касаясь торцевой поверхности коннектора. Загрязнение оптического соединения может отрицательно влиять на параметры линии, поэтому при монтаже и дальнейшем обслуживании необходимо соблюдать аккуратность.

Применение в оптической инфраструктуре

Cabeus FOP(d)-9-LC-LC-3m (7345c) подходит для коммутации активного оптического оборудования, соединения портов оптических кроссов и распределительных панелей, а также организации соединений внутри телекоммуникационных шкафов. Благодаря Duplex-исполнению модель подходит для двухволоконной коммутации, а одинаковые разъемы LC обеспечивают удобное подключение совместимых портов.

Модель может применяться в структурированных кабельных системах, серверных, телекоммуникационных узлах и центрах обработки данных. Сочетание одномодового волокна SM 9/125 SMF-28 Ultra, разъемов LC–LC, полировки UPC, оболочки LSZH и длины 3 метра делает патч-корд удобным готовым решением для профессиональной внутренней оптической коммутации.

Технические характеристики
