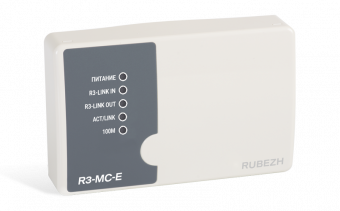

Модуль сопряжения Рубеж R3-МС-Е

Модуль сопряжения R3-МС-Е предназначен для организации обмена данными между устройствами адресной системы охранно-пожарной сигнализации «Рубеж» протокола R3 и персональными компьютерами, а также для объединения сегментов адресной сети через Ethernet. Устройство применяется в составе распределённых и масштабируемых систем безопасности и обеспечивает удалённый мониторинг, настройку и обслуживание системы с использованием программного обеспечения FireSec.

R3-МС-Е выполняет функции сетевого шлюза и преобразователя интерфейсов, обеспечивая сопряжение адресной линии R3-Link с локальной вычислительной сетью. Это позволяет размещать автоматизированные рабочие места операторов на значительном удалении от приёмно-контрольных приборов, а также объединять несколько сегментов системы в единую информационную среду. Передача данных по Ethernet осуществляется по протоколу UDP со скоростью до 100 Мбит/с, что обеспечивает высокую пропускную способность и минимальные задержки при обмене событиями.

Модуль используется совместно с приборами R3-Рубеж-2ОП, контроллерами адресных устройств R3-Рубеж-КАУ2, блоками индикации и управления R3-Рубеж-БИУ, пультами управления R3-Рубеж-ПДУ и R3-Рубеж-ПДУ-ПТ. Связь с устройствами осуществляется по интерфейсу R3-Link с гальванической развязкой, что повышает помехоустойчивость и защищает оборудование от импульсных перенапряжений и наводок.

R3-МС-Е поддерживает одновременное подключение до семи персональных компьютеров для мониторинга и управления системой. Это позволяет организовать резервированные рабочие места операторов и повысить отказоустойчивость системы. Суммарное количество приборов и устройств, подключаемых к одному ПК по всем сегментам R3-Link, не превышает 60. Общая протяжённость сети R3-Link может достигать 10 км, что делает модуль эффективным решением для крупных и территориально распределённых объектов.

Питание модуля осуществляется от внешнего источника постоянного тока с номинальным напряжением 12 В или 24 В. Допускается питание от резервированных источников вторичного электропитания, применяемых в системах безопасности. Низкое энергопотребление позволяет использовать R3-МС-Е в составе систем с аккумуляторным резервированием без увеличения нагрузки на источники питания. После подачи питания модуль переходит в рабочий режим не более чем за 10 секунд.

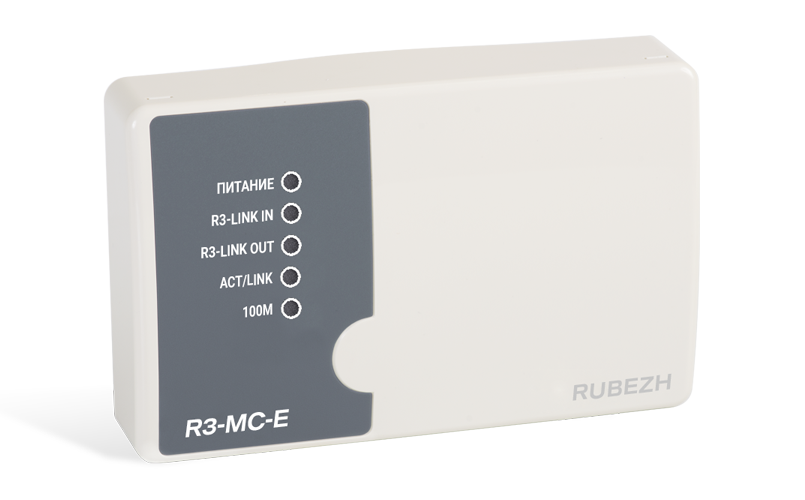

Для визуального контроля работы предусмотрена светодиодная индикация, отображающая наличие питания, активность обмена по интерфейсу R3-Link, состояние Ethernet-соединения и скорость передачи данных. Дополнительно в модуле реализован контроль вскрытия корпуса, что позволяет фиксировать попытки несанкционированного доступа и передавать соответствующее извещение в систему.

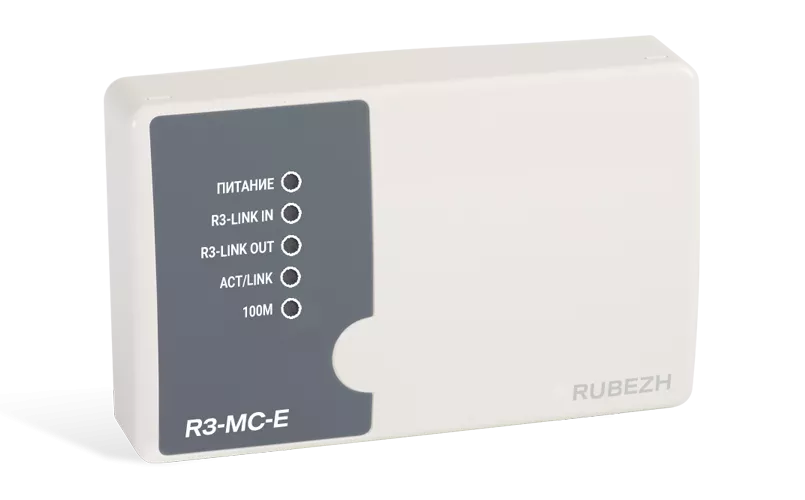

R3-МС-Е выполнен в компактном корпусе, предназначенном для настенного монтажа либо установки на DIN-рейку в составе шкафов автоматики. Устройство рассчитано на круглосуточную непрерывную эксплуатацию в закрытых помещениях и устойчиво к воздействию электромагнитных помех. Средний срок службы модуля составляет не менее 10 лет, что обеспечивает его надёжную работу на протяжении всего жизненного цикла системы охранно-пожарной сигнализации.
