Извещатель охранный поверхностный оптико-электронный Фотон-Ш (ИО 309-7)

Извещатель Фотон-Ш - это безопасностное устройство, предназначенное для защиты закрытых помещений. Важные факты, полностью описывающие этот товар, включают следующее:

1. Тип и модель: Фотон-Ш обозначается моделью ИО309-7 и является охранным извещателем, использующим оптико-электронные принципы для обнаружения проникновений через дверные и оконные проемы. Это определяет его основное предназначение и функциональность.
2. Сплошная зона обнаружения: Одной из ключевых особенностей является сплошная зона обнаружения типа "занавес". Это позволяет ему обнаруживать движение в определенной зоне, напоминающей занавес или штору, что делает его эффективным инструментом для обеспечения безопасности.
3. Технические характеристики: Различные параметры, такие как высота установки (от 2,5 до 5 метров), максимальная дальность обнаружения (8 метров) и угол обзора (70°), определяют его способность и область применения. Эти характеристики важны для правильной установки и настройки извещателя.
4. Контроль вскрытия корпуса: Дополнительный уровень безопасности обеспечивается функцией контроля вскрытия корпуса, которая позволяет обнаружить попытки несанкционированного доступа к самому извещателю. Это важно для предотвращения несанкционированного обхода системы.
5. Напряжение питания и защита: Извещатель питается от источника постоянного тока с напряжением от 9 до 15 вольт. Степень защиты, обеспечиваемая оболочкой IP41, делает его устойчивым к влаге и пыли, что позволяет использовать его в различных условиях эксплуатации.
6. Комплектность: В комплект входят не только сам извещатель, но и кронштейн, крепеж и эксплуатационная документация. Это облегчает установку и использование устройства, предоставляя всё необходимое для начала работы.
7. Прочие функции: Возможность выбора режима чувствительности, температурная компенсация, функция "память тревоги" и формирование тревожных извещений через контакты реле, расширяют его функциональность и применимость в различных условиях. Эти функции делают его более гибким и удобным в использовании.

Извещатель Фотон-Ш представляет собой комплексное решение для обеспечения безопасности помещений, объединяя в себе высокую эффективность, надежность и удобство использования. Его характеристики и функциональные возможности делают его идеальным выбором для различных объектов, где требуется надежная защита от несанкционированного доступа.

Установка извещателя

1. Чтобы снять крышку корпуса, вставьте небольшую отвертку в щель фиксатора в нижней части корпуса и отожмите его

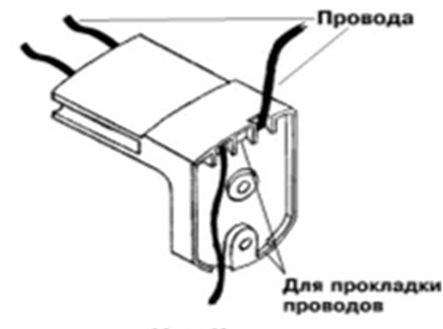

2. Удалите в кронштейне заглушки, которые будут использоваться для прокладки проводов. Провода пропустите через каналы кронштейна и закрепите кронштейн в выбранном месте на стене


3. Установите основание с печатной платой на кронштейн на таком расстоянии от стены, чтобы карнизы не загораживали зону обнаружения



Фиксация положения основания на кронштейне осуществляется с помощью винтов


4. Выведите провода сверху печатной платы. Выполните соединения согласно рис.а (для подключения в один ШС) или рис. 6 (с контролем датчика вскрытия отдельным ШС). Установите на место крышку извещателя
