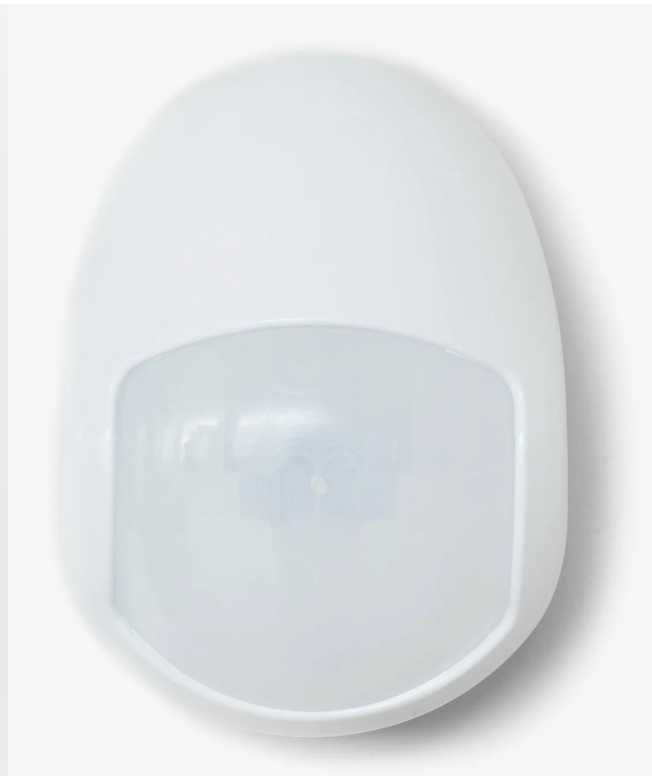

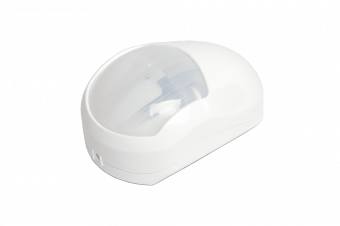

Датчик движения C.Nord СН-ИК

Инфракрасный датчик C.Nord СН-ИК – надежный компонент системы безопасности помещений. Важно отметить, что он предназначен для монтажа внутри помещений, позволяя устанавливать его на стену или в углу. Этот датчик обеспечивает защиту от нежелательного проникновения, отправляя тревожные сигналы на контрольную панель, что дает возможность оперативно реагировать на инциденты.

Преимуществом этого датчика является его высокая функциональность и надежность. Он обладает встроенным резервным источником электропитания, что гарантирует работу даже в случае отключения основного питания. Технические характеристики, такие как размер зоны обнаружения, дальность действия, и устойчивость к внешним воздействиям, делают его идеальным выбором для обеспечения безопасности помещений.

Важно также отметить, что датчик обладает защитой от воздействия насекомых, что предотвращает ложные срабатывания. Система питания, состоящая из двух литиевых батарей, обеспечивает длительный срок службы датчика до пяти лет, что экономит ресурсы на его обслуживание.

Кроме того, этот датчик имеет светодиодный индикатор, который обеспечивает визуальное отображение различных режимов работы, таких как тревога, качество связи и режим "связывание", что делает его удобным в использовании и обслуживании.

В целом, СН-ИК обладает всеми необходимыми характеристиками, чтобы эффективно выполнять функцию обнаружения проникновения в помещение и предупреждать о возможных угрозах, обеспечивая таким образом надежную защиту для вашего дома или бизнеса.

Монтаж датчика C.Nord СН-ИК

Перед установкой извещателя необходимо снять крышку и печатную плату. Для этого:

1. Снимите крышку извещателя.
2. Снимите печатную плату, отжав удерживающий ее фиксатор (см. рисунок).
3. Просверлите в основании корпуса отверстия (см. рисунок), которые будут использоваться для крепления извещателя.
4. Выбрав место установки, проведите разметку для монтажа с учетом положения отверстий на основании извещателя, просверлите отверстия в стене.
5. Закрепите основание извещателя на выбранном месте.
6. Установите печатную плату на место.
7. Закройте крышку, вверните отвёрткой фиксирующий винт 2,9х6,5 DIN7981F (входит в комплект поставки).

Примечание: Для надежного исключения ложных срабатываний от домашних животных, не рекомендуется, при установке извещателя, отклонение его положения от вертикали более чем на 2°.

Проверка работоспособности

Проверку следует проводить при отсутствии на охраняемом объекте посторонних лиц.

Если в помещении возможно присутствие домашних животных весом до 40 кг, снимите перемычку «10 кг». Если возможно присутствие животных весом не более 10 кг, установите перемычку «10 кг».

В помещениях с повышенной помеховой обстановкой рекомендуется снимать перемычку «10 кг».

Начните проход через ЗО. После 3–4-х шагов в ЗО извещатель должен индицировать обнаружение кратковременным включением индикатора красным цветом. Выждите 10 с и продолжите проход через ЗО. При отсутствии движения в помещении индикация включаться не должна.

Комплектация

• Извещатель охранный «СН-ИК» - 1 шт.
• Комплект крепежных изделий - 1 шт.
• Литиевая батарея СВ123А - 1 шт.
• Литиевая батарея СВ2450 - 1 шт.
• Паспорт - 1 шт.
• Упаковка - 1 шт.
