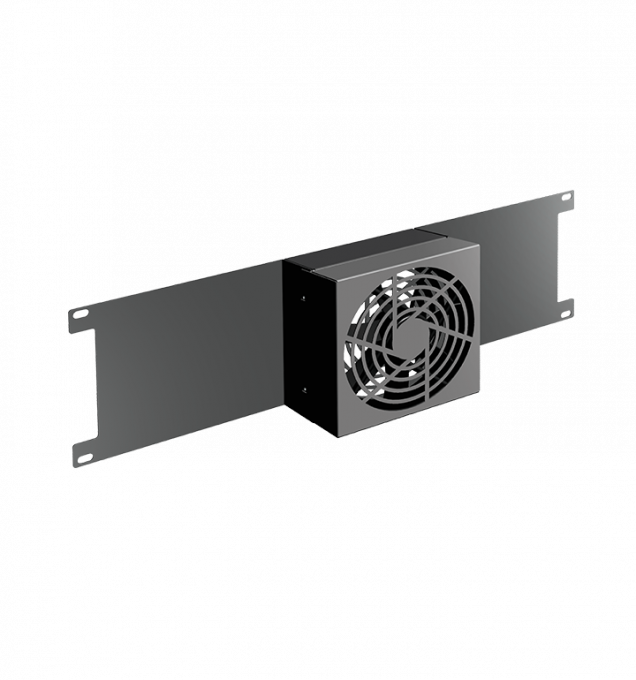

Вентилятор Рубеж Sonar RBV-024 (v2)

Sonar RBV-024 (v2) — вентиляторный блок, предназначенный для отвода нагретого воздуха из телекоммуникационных и аппаратных шкафов, в которых размещается активное оборудование систем оповещения, связи и пожарной автоматики. Использование вентилятора позволяет поддерживать допустимый температурный режим, предотвращая перегрев электронных компонентов и преждевременный выход оборудования из строя.

Вентилятор применяется в составе следующих систем и шкафов:

• STAND — шкафы аппаратные для телекоммуникационного оборудования;
• RACK — стойки в сборе с установленным и протестированным оборудованием;
• SONAR RACK — предварительно укомплектованные шкафы систем оповещения;
• SF RACK — сейсмостойкие системы аппаратных шкафов и креплений.

Конструкция и принцип работы

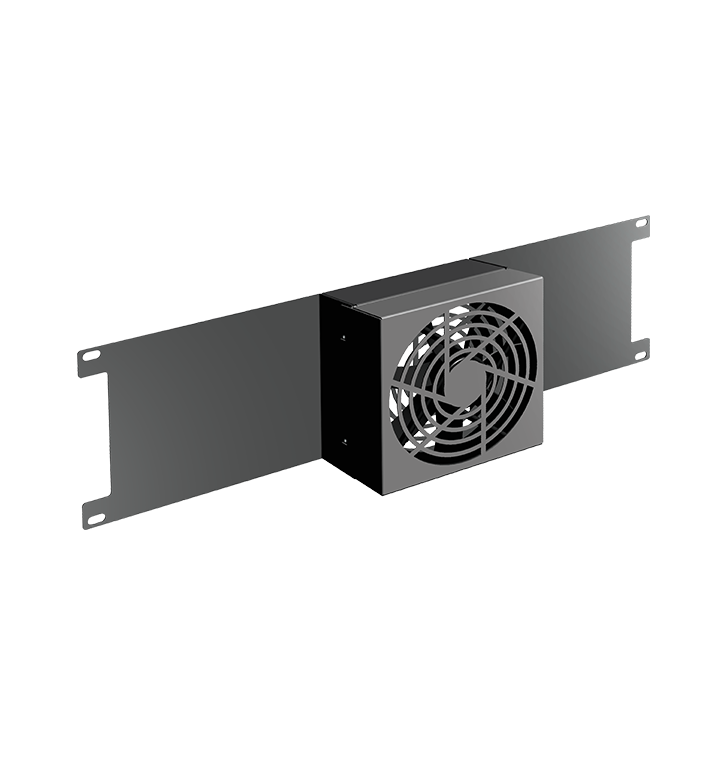

Конструктивно вентиляторный блок состоит из прочного стального корпуса и установленного внутри осевого вентилятора. Лопасти вентилятора формируют направленный поток воздуха, обеспечивая эффективное вытягивание нагретого воздуха из внутреннего пространства шкафа.

Корпус изделия выполнен из листовой стали толщиной 0,8 мм и окрашен порошково-полимерной краской, обеспечивающей стойкое антикоррозионное покрытие. Перфорация корпуса способствует свободному забору воздуха и увеличивает эффективность охлаждения.

Подключение и монтаж

Для подключения к источнику питания на задней панели вентилятора предусмотрен двухпиновый винтовой разъём. Рекомендуется использовать медный многожильный кабель с сечением проводника до 1,5 мм². При подключении необходимо строго соблюдать полярность питания.

Вентилятор RBV-024 (v2) не занимает установочное место в стойке и крепится непосредственно на заднюю стенку аппаратного шкафа. Для монтажа необходимо предварительно удалить заглушку и зафиксировать вентиляторный блок с помощью винтов М4 и крепёжных уголков, входящих в комплект поставки.

Электрические и акустические параметры

Вентилятор рассчитан на питание от источника постоянного тока напряжением 24 В. Номинальный ток потребления составляет 0,45 А, а потребляемая мощность — 8,88 Вт. Такие параметры позволяют использовать устройство в составе шкафов с централизованным источником питания 24 В.

Производительность вентилятора достигает 201,55 м³/ч, что обеспечивает эффективное охлаждение оборудования даже при высокой плотности размещения устройств. Уровень шума не превышает 47,9 дБА, что позволяет использовать вентилятор в помещениях с постоянным присутствием персонала.

Условия эксплуатации и обслуживание

Вентиляторный блок предназначен для эксплуатации в закрытых помещениях при температуре окружающего воздуха от 0 до +40 °C и относительной влажности воздуха не более 80 % при +25 °C без образования конденсата. Климатическое исполнение — УХЛ4 по ГОСТ 15150.

Техническое обслуживание проводится потребителем не реже одного раза в три месяца и заключается в удалении пыли и загрязнений с поверхности корпуса и крыльчатки вентилятора. Не допускается применение ацетоносодержащих и агрессивных растворителей.

Надёжность и срок службы

Вентилятор Sonar RBV-024 (v2) относится к изделиям длительного применения. Срок службы устройства составляет не менее 10 лет при соблюдении условий транспортирования, хранения, монтажа и эксплуатации. Гарантийный срок эксплуатации — 12 месяцев с момента ввода в эксплуатацию, но не более 24 месяцев с даты выпуска.
