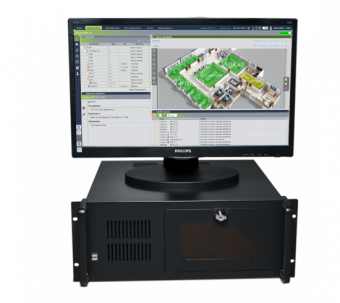

Центральный прибор индикации и управления ЦПИУ Рубеж исп.2

Центральный прибор индикации и управления ЦПИУ «Рубеж» предназначен для работы в составе адресных систем охранно-пожарной сигнализации и управления противопожарным оборудованием. Прибор обеспечивает приём, обработку и отображение извещений от приёмно-контрольных приборов, управление пожарной автоматикой, системами оповещения, дымоудаления и пожаротушения. ЦПИУ рассчитан на круглосуточную непрерывную эксплуатацию и применяется на объектах различного назначения.

ЦПИУ «Рубеж» используется как центральное устройство мониторинга и управления в комплексных системах безопасности зданий и сооружений.

• приём извещений от приёмно-контрольных приборов и устройств автоматики;
• контроль исправности каналов связи;
• отображение текущего состояния системы;
• регистрация и хранение событий в энергонезависимой памяти;
• управление системами оповещения и эвакуации;
• управление установками пожаротушения и противодымной защиты;
• звуковая и световая сигнализация тревожных и аварийных событий.

Исполнения и программное обеспечение

ЦПИУ выпускается в нескольких исполнениях с предустановленным программным обеспечением:

• ЦПИУ «Рубеж» исп. 1 — программное обеспечение FireSecNT, до 10 приборов по интерфейсу R3-Link;
• ЦПИУ «Рубеж» исп. 2 — FireSecNT, от 10 до 60 приборов по R3-Link;
• ЦПИУ «Рубеж» исп. 3 — GLOBAL Монитор, применяется в составе системы «Рубеж-Глобал» и IP-подсистем Sonar.

В зависимости от исполнения прибор поддерживает интерфейсы R3-Link и Ethernet, включая резервированный Ethernet-канал.

Архитектура и состав

ЦПИУ выполнен в виде блочно-модульного комплекса и включает:

• системный блок с предустановленной операционной системой;
• блок автоматического ввода резерва (АВР) с сетевым фильтром;
• пульт управления и индикации (ПУИ);
• монитор;
• клавиатуру и мышь;
• USB-ключ (для исполнений 1 и 2);
• комплект соединительных кабелей.

Блок АВР обеспечивает питание от двух независимых вводов переменного тока с автоматическим переключением и минимальным временем коммутации.

Индикация и управление

Пульт управления и индикации предназначен для визуального контроля состояния системы и выполнения команд управления. Реализованы:

• обобщённая световая индикация режимов работы;
• индикация текущего времени в дежурном режиме;
• звуковая сигнализация о пожаре и неисправностях;
• кнопки управления запуском и остановкой систем, сбросом тревог и отключением звука.

Связь и информационная ёмкость

По одному интерфейсу R3-Link ЦПИУ поддерживает подключение до 60 приборов, пультов и модулей сопряжения. Журнал событий содержит данные о типе события, времени, дате, адресе прибора и адресной линии.

Электропитание и надёжность

Питание прибора осуществляется от сети переменного тока напряжением 187–253 В, частотой 50 Гц. ЦПИУ рассчитан на непрерывную эксплуатацию.

• потребляемая мощность — не более 700 Вт;
• суммарная нагрузка блока АВР — до 1100 Вт;
• срок службы — не менее 10 лет;
• наработка на отказ — не менее 30 000 часов.

Условия эксплуатации

ЦПИУ предназначен для эксплуатации в закрытых помещениях при температуре от 0 до +40 °C и относительной влажности воздуха до 93 % без образования конденсата. Степень защиты оболочки — IP30, климатическое исполнение — УХЛ 4.1.

Технические характеристики

Центральный прибор индикации и управления ЦПИУ «Рубеж» является надёжным и функциональным элементом адресных систем охранно-пожарной сигнализации. Гибкая архитектура, развитые функции управления и совместимость с современным программным обеспечением позволяют использовать ЦПИУ на объектах с повышенными требованиями к безопасности.
