Центральная Мониторинговая Станция Ритм Контакт - PCN1P-PSTN

Центральная мониторинговая станция «Ритм Контакт — PCN1P-PSTN» предназначена для приёма сообщений от объектовых охранно-пожарных панелей различных производителей по городской телефонной сети (ГТС) и последующей передачи этих сообщений в мониторинговое программное обеспечение пульта централизованного наблюдения.

Прибор используется в составе ПЦО охранных предприятий, диспетчерских и мониторинговых центров. Станция обеспечивает приём сообщений в голосовом канале DTMF по протоколу Ademco Contact ID и их трансляцию в пультовое ПО по протоколу Surgard через интерфейсы USB или RS-232.

Универсальность и совместимость

Одним из ключевых преимуществ ЦМС «Контакт» является её универсальность. Станция совместима с охранно-пожарными панелями различных производителей, включая оборудование марок Ритм, ISECO, Ademco, Paradox, C-Nord, Visonic, Навигард и других, поддерживающих протокол Ademco Contact ID.

Благодаря этому прибор может использоваться в смешанных системах, где на охраняемых объектах применяются панели разных брендов, без необходимости установки отдельных мониторинговых устройств.

Принцип работы

При возникновении тревожного или сервисного события объектовая панель осуществляет вызов на номер городской телефонной линии, подключённой к ЦМС «Контакт». Станция принимает входящий вызов, декодирует переданные DTMF-сообщения и отображает информацию на встроенном жидкокристаллическом дисплее.

Полученное сообщение сохраняется во внутренней памяти прибора и передаётся в мониторинговое программное обеспечение пульта центрального наблюдения по протоколу Surgard. После успешной передачи сообщение удаляется из памяти станции.

Работа с мониторинговым программным обеспечением

ЦМС «Контакт — PCN1P-PSTN» взаимодействует с мониторинговым ПО через COM-порт (RS-232) или USB-интерфейс. Поддерживается работа с программными комплексами PCN-6, RITM-Link и другими решениями, поддерживающими протокол Surgard.

При отсутствии связи с пультовым ПО сообщения временно сохраняются во внутренней памяти станции. Объём памяти рассчитан на хранение до 30 входящих сообщений, что позволяет избежать потери данных при кратковременных сбоях связи.

Индикация и интерфейсы

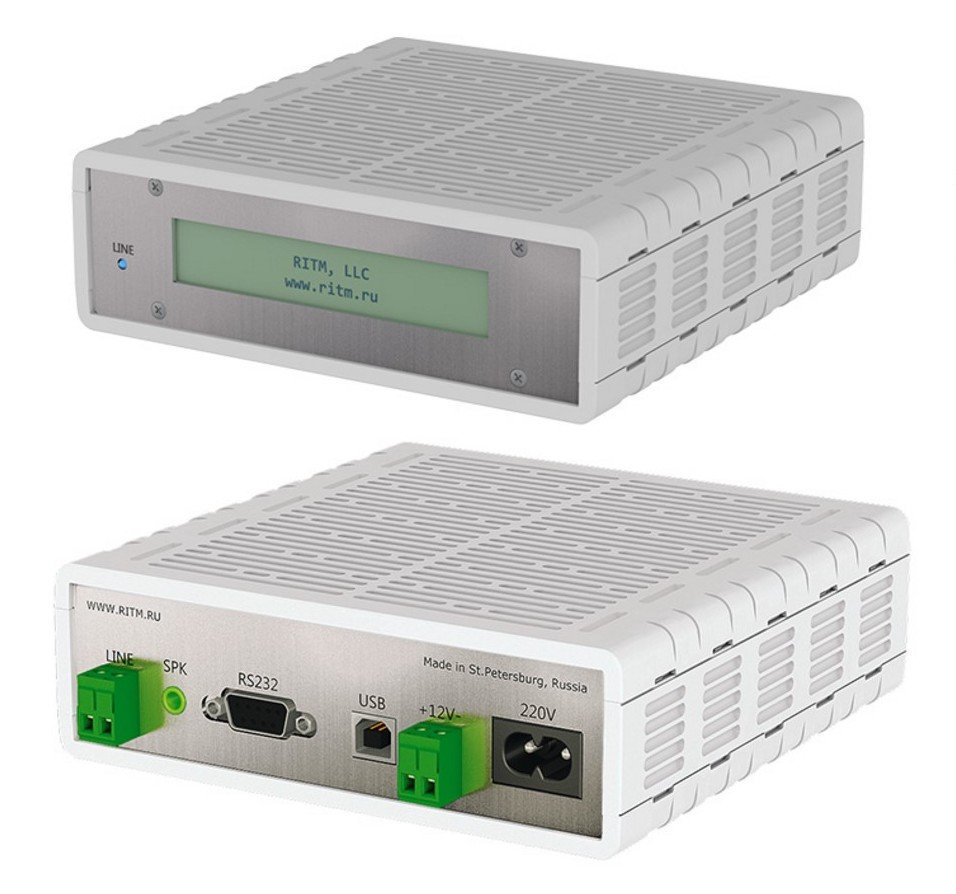

Прибор оснащён монохромным LCD-дисплеем, на котором отображается служебная информация, входящие вызовы и коды событий. Светодиодный индикатор PSTN отображает состояние телефонной линии: свободна ли линия, поступает ли входящий вызов или установлена связь с объектовой панелью.

На задней панели прибора расположены разъёмы для подключения городской телефонной линии, интерфейсов USB и RS-232, динамика, основного питания 220 В и резервного источника питания 12 В.

Питание и резервирование

Основное питание станции осуществляется от сети переменного тока 220 В. Для обеспечения бесперебойной работы при отключении электропитания предусмотрено подключение внешнего резервного источника питания напряжением 12 В.

При пропадании основного питания прибор автоматически переходит на резервное, продолжая приём и обработку сообщений от охранных панелей.

Надёжность и условия эксплуатации

Центральная мониторинговая станция рассчитана на круглосуточную непрерывную эксплуатацию. Конструкция и электронные компоненты обеспечивают устойчивую работу в широком диапазоне температур, что позволяет использовать прибор в неотапливаемых помещениях диспетчерских и серверных.

Станция соответствует требованиям ГОСТ Р 53325-2012 при использовании совместно с сертифицированным мониторинговым программным обеспечением производства НПО «Ритм».

Технические характеристики

Комплектация

• Центральная мониторинговая станция «Контакт» PCN1P-PSTN
• Кабель питания 220 В
• Кабель RS-232
• Кабель USB
• Паспорт изделия
