Стационарный GSM модем Ритм 900/1800 MHz RS232/USB (белый корпус)

Стационарный GSM-модем 900/1800 MHz RS232/USB предназначен для приема событий от охранно-пожарных панелей по цифровому каналу CSD и SMS с последующей передачей данных через COM-порт и/или USB. Устройство также используется для отправки SMS-сообщений собственникам объектов, голосового контроля приборов и удаленной настройки оборудования по каналу CSD.

Модем применяется в составе централизованных систем мониторинга, диспетчерских центров и сервисных служб. Он обеспечивает устойчивую двустороннюю связь между объектовым оборудованием и программным обеспечением ПК.

Интерфейсы подключения

Устройство оснащено двумя интерфейсами передачи данных:

• RS232 — для подключения к оборудованию или серверу;
• USB — для подключения к персональному компьютеру.

При использовании USB-соединения модем определяется системой как виртуальный COM-порт (Silicon Labs CP210x USB to UART Bridge).

Каналы связи GSM

Модем поддерживает работу в диапазонах GSM 900/1800 МГц. Передача данных возможна по следующим каналам:

• Цифровой канал CSD;
• SMS;
• Голосовой канал GSM.

Излучаемая мощность соответствует стандартам: Class 4 (2 Вт на 900 МГц) и Class 1 (1 Вт на 1800 МГц).

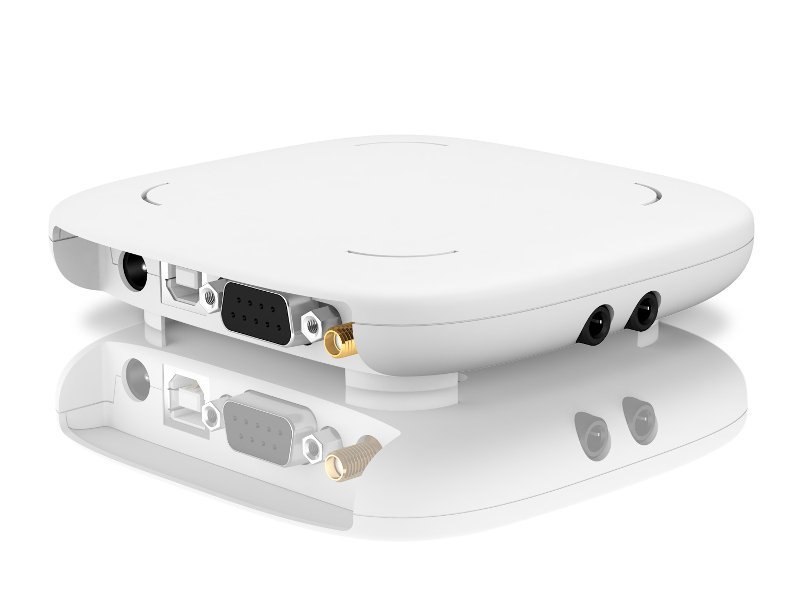

Конструкция и элементы

Модем выполнен в белом пластиковом корпусе и включает:

• Разъем для источника питания 9 В;
• USB-разъем;
• Разъем RS232;
• Разъем SMA для подключения GSM-антенны;
• Разъемы 3,5 мм для подключения динамика и микрофона;
• SIM-бокс под защитной крышкой;
• Световой индикатор состояния;
• Ножки для установки на горизонтальную поверхность.

Питание и энергопотребление

Питание осуществляется от внешнего источника 9 В (в комплекте).

• Ток потребления в режиме ожидания — 30 мА;
• Ток потребления в рабочем режиме — не более 200 мА.

При использовании USB-соединения питание возможно от USB-порта при условии обеспечения тока до 500 мА.

Условия эксплуатации

Диапазон рабочих температур — от −30 до +50 °C. Транспортировка должна осуществляться в упаковке изготовителя в соответствии с требованиями ГОСТ 15150.

Комплектация

• Стационарный GSM-модем — 1 шт.
• GSM-антенна SMA — 1 шт.
• Блок питания 9 В 1 А — 1 шт.
• USB-кабель тип A-B — 1 шт.
• Кабель RS232 — 1 шт.
• Крепеж — 1 комплект.
• Паспорт изделия — 1 шт.

Стационарный GSM-модем «Ритм» обеспечивает стабильную работу в режиме круглосуточной эксплуатации, что особенно важно для диспетчерских центров и пультов централизованного наблюдения. Поддержка внешней GSM-антенны позволяет выбрать оптимальное место установки для получения устойчивого сигнала сети и минимизации помех.

Наличие интерфейсов RS232 и USB делает устройство универсальным — модем может использоваться как в составе серверного оборудования, так и в качестве сервисного инструмента для инженеров. Возможность голосового соединения через разъемы для микрофона и динамика расширяет сценарии применения, включая удаленный контроль и тестирование связи.

Простота подключения, совместимость с программным обеспечением «Ритм» и низкое энергопотребление обеспечивают удобство интеграции в существующую инфраструктуру без дополнительных затрат.

Габариты и масса

Габаритные размеры модема составляют 104×104×23 мм. Масса — 120 г.

Технические характеристики

Стационарный GSM-модем 900/1800 MHz RS232/USB является универсальным инструментом для диспетчерских служб, сервисных инженеров и систем централизованного мониторинга, обеспечивая стабильную связь и высокую совместимость с оборудованием «Ритм».
