Считыватель Ритм NFC карт 13,56 МГц, 1-WIRE

Считыватель NFC карт 13,56 МГц, 1-WIRE предназначен для совместной работы с охранными панелями серий «Контакт» и «Мега». Устройство разработано для считывания через радиоэфир 13,56 МГц кодов NFC-брелоков, банковских и транспортных карт, а также NFC-устройств.

Функциональные возможности

• Рабочая частота — 13,56 МГц;
• Поддержка NFC-устройств и карт стандарта MIFARE/NFC;
• Управление разделами охраны;
• Однократное прикладывание — управление всеми назначенными разделами;
• Двукратное прикладывание — управление разделами типа «Периметр»;
• Подключение по интерфейсу 1-WIRE;
• Встроенный зуммер (BUZZER);
• Датчик вскрытия и отрыва от стены (Tamper).

Принцип работы

При поднесении карты или NFC-устройства к считывателю идентификатор передаётся по шине 1-WIRE на панель управления. Панель анализирует код и выполняет соответствующее действие — постановку под охрану или снятие с охраны.

Логика работы определяется настройками панели. Однократное прикладывание управляет всеми разделами, назначенными пользователю. Двукратное прикладывание возможно при полностью снятой системе и позволяет управлять только периметром.

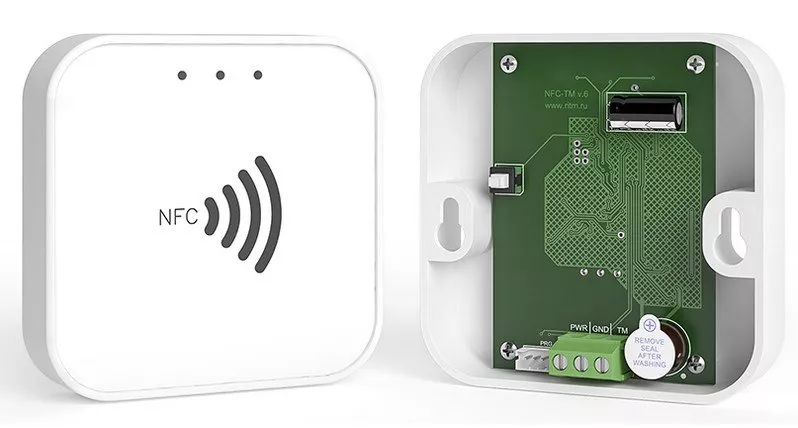

Индикация и элементы

Считыватель оснащён световой и звуковой индикацией. Встроенный зуммер подтверждает успешное считывание, а светодиоды отображают состояние разделов системы.

• BUZZER — звуковое подтверждение;
• TAMPER — датчик вскрытия и отрыва от стены;
• TM — подключение к 1-Wire шине панели;
• GND — «минус» питания;
• PWR — питание от панели (POUT).

Подключение

Питание считывателя осуществляется от панели. GND подключается к клемме GND панели, PWR — к выходу питания внешних устройств (POUT). Передача данных осуществляется по 1-Wire.

Монтаж выполняется на ровную поверхность. Рекомендуется избегать установки вблизи массивных металлических конструкций, способных снизить дальность считывания.

Условия эксплуатации

Считыватель предназначен для круглосуточной эксплуатации в составе систем безопасности. Температурный диапазон эксплуатации обеспечивает стабильную работу в типичных условиях внутренних помещений.

Технические характеристики

Преимущества использования

Использование NFC-технологии обеспечивает удобство и универсальность. Пользователь может применять не только специализированные карты доступа, но и совместимые банковские и транспортные карты, а также смартфоны с поддержкой NFC.

Отсутствие механических контактов повышает надёжность и снижает износ оборудования. Наличие тампера обеспечивает дополнительный уровень защиты от несанкционированного вмешательства.

Дополнительные особенности и эксплуатационные преимущества

Считыватель NFC 13,56 МГц, 1-WIRE обеспечивает стабильную работу в составе комплексных систем безопасности благодаря применению современной элементной базы и оптимизированной схемотехнике. Устройство корректно функционирует при колебаниях напряжения питания в допустимых пределах и устойчиво к кратковременным помехам на линии передачи данных.

Использование технологии NFC позволяет ускорить процесс идентификации пользователей и повысить удобство эксплуатации. Поддержка различных типов карт и устройств делает систему гибкой и масштабируемой — при расширении объекта не требуется замена уже выданных идентификаторов при соблюдении стандарта.

Конструкция считывателя предусматривает быстрый монтаж и надёжную фиксацию на поверхности. Компактный корпус и универсальный дизайн позволяют устанавливать устройство в офисах, жилых комплексах, административных зданиях и на промышленных объектах.

Наличие встроенного датчика вскрытия (Tamper) обеспечивает дополнительную защиту: при попытке демонтажа формируется событие, передаваемое на панель управления. Это повышает общий уровень безопасности объекта.

Компактный дизайн позволяет органично интегрировать устройство в интерьер входных групп, офисов и жилых помещений. Считыватель полностью совместим с оборудованием «Ритм» и не требует сложной настройки.
