Ретранслятор Ритм RRT1

Ретранслятор радиоканальный RRT1 предназначен для увеличения дальности передачи сигналов в радиосистемах охранной и охранно-пожарной сигнализации «Контакт». Устройство обеспечивает надёжную пересылку сообщений между радиоканальными контрольными панелями и извещателями при слабом уровне сигнала или наличии экранирующих конструкций. Работа в диапазоне 433 МГц и двусторонний радиоканал с подтверждением доставки сообщений делают RRT1 эффективным решением для расширения зоны покрытия системы безопасности.

Основное назначение ретранслятора RRT1 — обеспечение стабильной радиосвязи между контрольной панелью и радиоканальными устройствами на объектах со сложной планировкой или большой площадью. Устройство не увеличивает количество зон, поддерживаемых панелью, но позволяет надёжно передавать сигналы от уже зарегистрированных извещателей.

• системы охранной сигнализации;
• охранно-пожарные системы;
• объекты большой площади;
• здания со сложной архитектурой;
• помещения с экранирующими конструкциями;
• коммерческие, административные и промышленные объекты.

Радиоканал и принцип работы

RRT1 работает в частотном диапазоне 433,075–434,775 МГц и использует двусторонний радиоканал, что обеспечивает подтверждение доставки сообщений и высокую надёжность связи. Ретранслятор одновременно взаимодействует с радиосистемой контрольной панели и собственной радиосистемой, образованной подключёнными к нему извещателями.

Поддержка радиоканальных устройств

К ретранслятору могут подключаться радиоканальные охранные, пожарные и технологические извещатели производства РИТМ. Регистрация устройств выполняется с помощью кнопок управления или программного обеспечения. Максимальное количество поддерживаемых радиоустройств зависит от контрольной панели и может достигать до 31 устройства.

Проводной шлейф

RRT1 оснащён одним проводным шлейфом типа «нормально замкнутый сухой контакт», предназначенным для подключения проводного извещателя. Это позволяет использовать ретранслятор в смешанных системах безопасности, совмещающих проводные и беспроводные элементы.

Индикация и управление

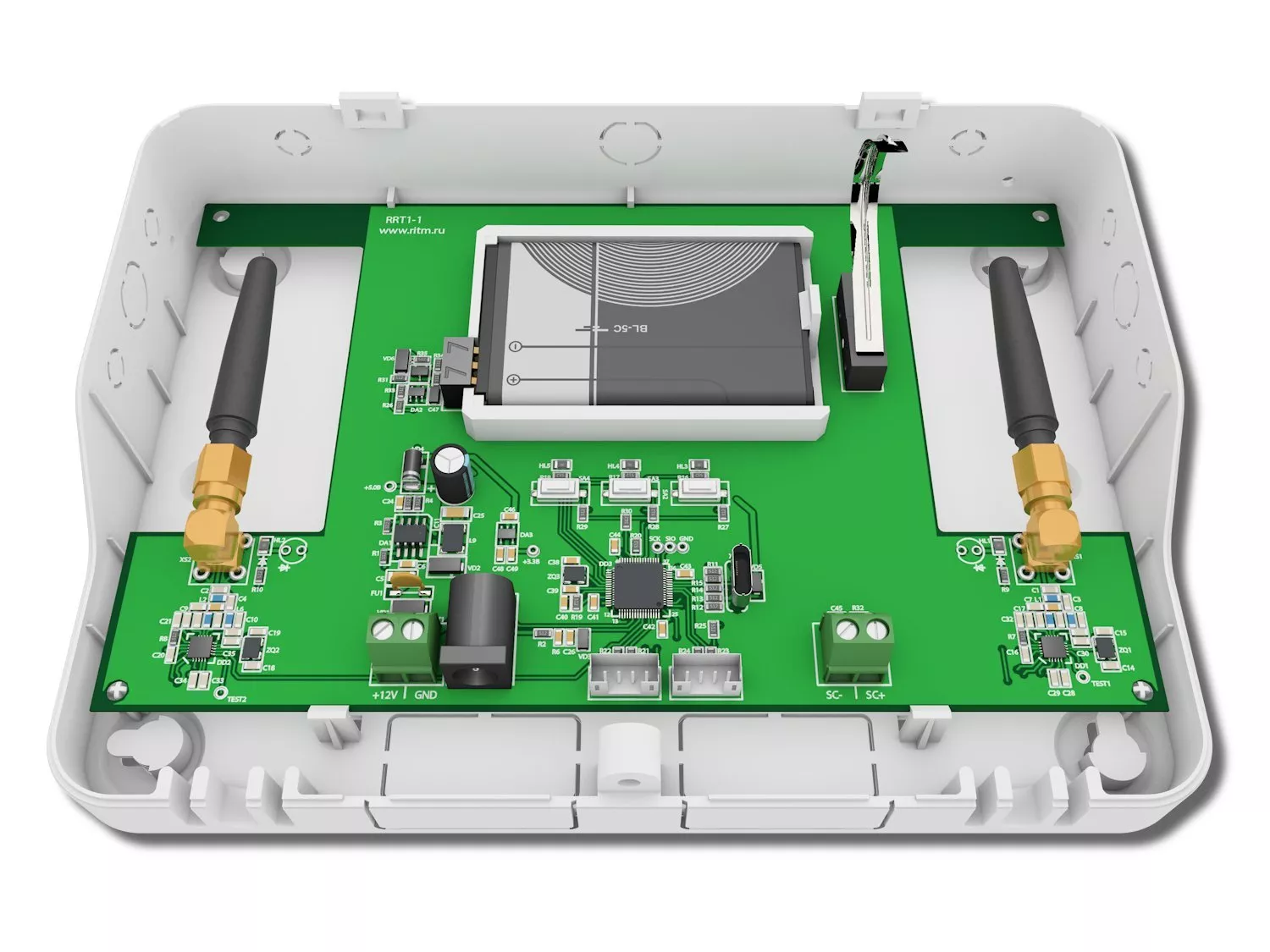

На плате ретранслятора предусмотрены светодиодные индикаторы, отображающие режим работы устройства, обмен данными с контрольной панелью и состояние радиосвязи с извещателями. Управление осуществляется с помощью кнопок, расположенных внутри корпуса.

Питание и резервирование

Ретранслятор RRT1 поддерживает несколько вариантов питания:

• от сетевого адаптера 220 / 9 В;
• от внешнего источника питания 12 В;
• от встроенной аккумуляторной батареи BL-5C 3,7 В.

Резервное питание обеспечивает работу устройства при отключении основного источника питания и поддерживает функционирование системы безопасности до 24 часов. Реализован контроль уровня заряда аккумулятора.

Конструктивное исполнение

Устройство выполнено в пластиковом корпусе для настенного монтажа внутри помещений. Корпус оснащён тампером вскрытия, фиксирующим попытки несанкционированного доступа и передающим соответствующее событие в систему безопасности.

Условия эксплуатации

Ретранслятор предназначен для круглосуточной эксплуатации в закрытых помещениях. Диапазон рабочих температур без аккумулятора составляет от −30 до +50 °C, с установленной аккумуляторной батареей — от 0 до +40 °C.

Технические характеристики

Ретранслятор радиоканальный RRT1 — надёжное решение для расширения зоны покрытия радиосистем «Контакт». Двусторонний радиоканал, поддержка большого количества извещателей, наличие проводного шлейфа и резервного питания делают устройство эффективным элементом профессиональных охранных и охранно-пожарных систем.
