Релейный усилитель на два канала Болид УК-ВК исп.12 12В

Релейный усилитель на два канала НВП «Болид» УК-ВК исп.12 12В — это вспомогательное коммутационное устройство, предназначенное для усиления управляющих сигналов и коммутации силовых цепей в составе систем охранной, охранно-пожарной сигнализации, систем контроля и управления доступом, а также других слаботочных и инженерных систем. Устройство обеспечивает надёжное управление исполнительными механизмами при помощи релейных выходов, расширяя функциональные возможности приёмно-контрольных приборов.

Основное назначение УК-ВК исп.12 — преобразование управляющего сигнала постоянного напряжения 12 В в коммутацию внешних нагрузок с более высоким током или напряжением, чем допускают выходы приёмно-контрольных приборов. Релейный усилитель применяется в тех случаях, когда необходимо управлять мощными исполнительными устройствами или гальванически развязать цепи управления и нагрузки.

• системы охранной сигнализации;
• системы охранно-пожарной сигнализации;
• системы контроля и управления доступом (СКУД);
• системы оповещения и автоматики;
• инженерные системы зданий;
• жилые, коммерческие и промышленные объекты.

Устройство может применяться как в новых проектах, так и при модернизации существующих систем безопасности.

Функциональные возможности

Релейный усилитель УК-ВК исп.12 выполняет функции промежуточного коммутационного звена между управляющими выходами приборов и силовыми цепями нагрузки. Управление осуществляется подачей напряжения 12 В постоянного тока на соответствующий вход канала.

• коммутация двух независимых каналов нагрузки;
• усиление управляющих сигналов малой мощности;
• гальваническая развязка цепей управления и нагрузки;
• управление нагрузками переменного и постоянного тока;
• надёжная работа в режиме длительной коммутации.

Релейные каналы

УК-ВК исп.12 оснащён двумя независимыми релейными каналами, каждый из которых имеет перекидные контакты (НО/НЗ). Такая конфигурация обеспечивает универсальность применения и позволяет использовать устройство для различных сценариев управления.

Каждый канал позволяет коммутировать:

• цепи переменного тока напряжением до 250 В;
• цепи постоянного тока напряжением до 30 В;
• нагрузку током до 10 А.

Это даёт возможность подключать к релейному усилителю электромагнитные замки, сирены, клапаны, исполнительные реле, осветительные приборы, электроприводы и другое оборудование.

Управление и логика работы

Управление каналами УК-ВК исп.12 осуществляется сигналами постоянного напряжения 12 В. При подаче управляющего напряжения соответствующий релейный канал переключается, изменяя состояние контактов. При снятии управляющего сигнала канал возвращается в исходное состояние.

Простая и надёжная логика работы позволяет использовать релейный усилитель совместно с приёмно-контрольными приборами НВП «Болид», а также с оборудованием других производителей при соблюдении электрических параметров.

Релейный усилитель питается от источника постоянного напряжения 12 В. Питание может осуществляться от приёмно-контрольного прибора, резервированного источника питания или другого совместимого источника. Низкое энергопотребление устройства позволяет использовать его в системах с резервным питанием от аккумуляторов.

Конструктивное исполнение

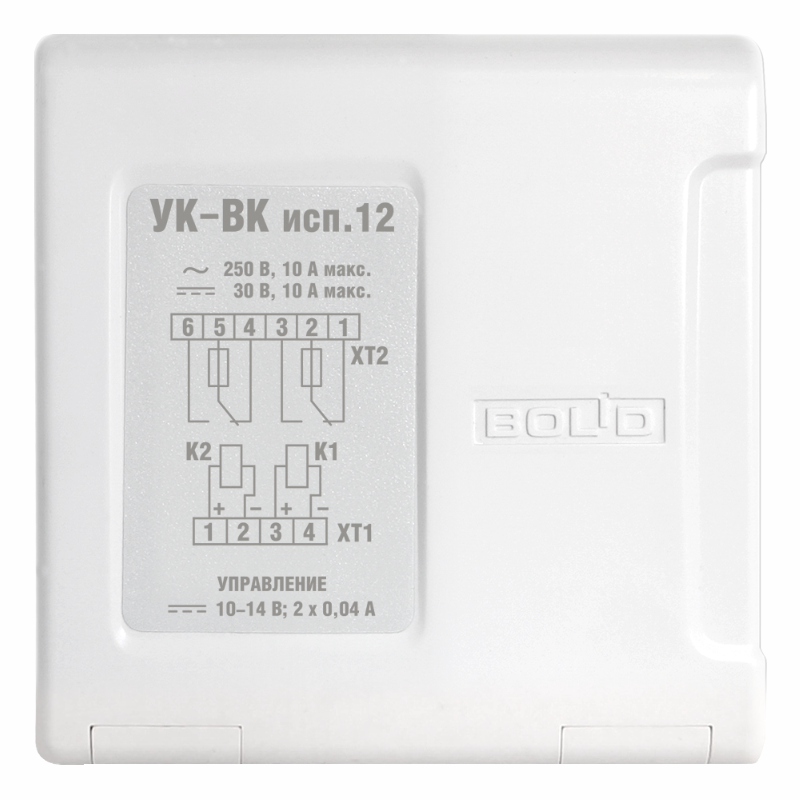

УК-ВК исп.12 выполнен в компактном корпусе, предназначенном для установки внутри помещений. Конструкция корпуса обеспечивает защиту внутренних элементов от механических воздействий и удобный доступ к клеммам подключения.

На корпусе расположены клеммы для подключения питания, управления релейными каналами и коммутации нагрузки, а также элементы крепления для монтажа. Компактные размеры позволяют устанавливать устройство в распределительных шкафах, корпусах приборов или на монтажных панелях.

Монтаж и подключение

Монтаж релейного усилителя осуществляется на монтажную поверхность или в шкаф автоматики. Подключение питания, управляющих сигналов и нагрузок выполняется через винтовые клеммы.

• соблюдать полярность питания;
• использовать проводники соответствующего сечения;
• учитывать параметры коммутируемой нагрузки;
• выполнять монтаж при отключённом питании.

Все работы по установке и подключению должны выполняться квалифицированным персоналом с соблюдением требований электробезопасности.

Релейный усилитель совместим с большинством приёмно-контрольных приборов НВП «Болид», а также с оборудованием сторонних производителей, имеющим управляющие выходы 12 В. Универсальность входов и выходов делает устройство удобным для интеграции в различные системы.

Релейный усилитель на два канала НВП «Болид» УК-ВК исп.12 (12 В) — это надёжное и универсальное устройство для коммутации силовых цепей и расширения возможностей систем безопасности и автоматики. Он обеспечивает безопасное и стабильное управление нагрузками, отличается простотой интеграции, высокой надёжностью и подходит для применения на объектах различного назначения.
