Релейный усилитель на два канала Болид УК-ВК исп.14 24В

Релейный усилитель на два канала УК-ВК исп.14 (24 В) — это профессиональное коммутационное устройство, предназначенное для управления исполнительными механизмами в составе систем охранной сигнализации, пожарной автоматики и систем контроля и управления доступом. Изделие используется для расширения функциональных возможностей приёмно-контрольных приборов и обеспечивает надёжную коммутацию силовых цепей по управляющему сигналу постоянного напряжения 24 В.

Основное назначение УК-ВК исп.14 — коммутация внешних исполнительных устройств в цепях переменного и постоянного тока. Релейный усилитель применяется для включения, отключения и переключения нагрузки по командам от приёмно-контрольных приборов, контроллеров СКУД, приборов пожарной автоматики и других управляющих устройств.

• системы охранной и тревожной сигнализации;
• системы контроля и управления доступом (СКУД);
• системы пожарной сигнализации и пожарной автоматики;
• инженерные и технологические системы зданий.

В составе пожарных систем УК-ВК исп.14 применяется для передачи сигналов управления на приборы пожарного управления, а также для отключения инженерного и технологического оборудования при пожаре в соответствии с действующими нормативными требованиями.

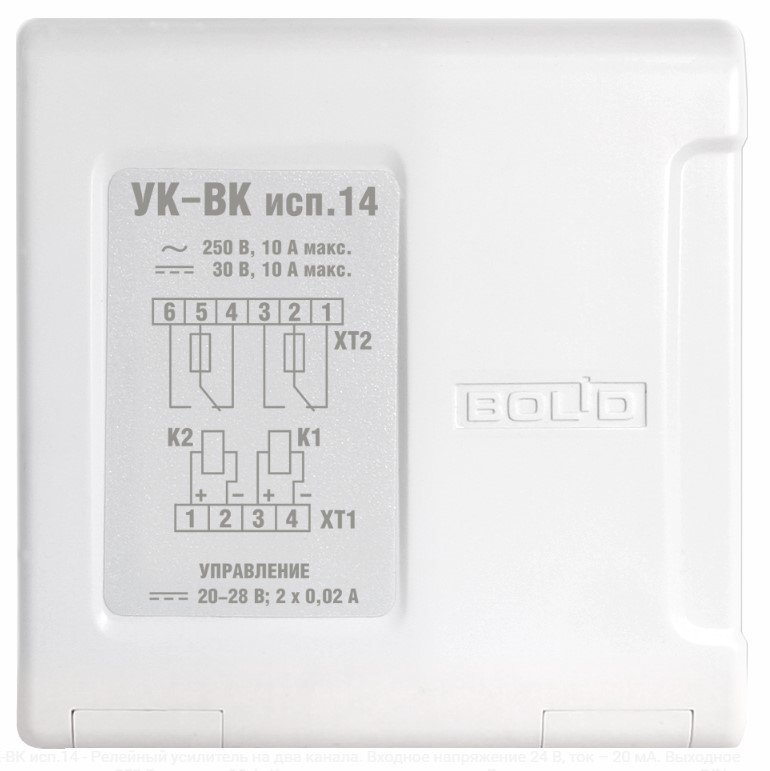

УК-ВК исп.14 выполнен в прочном пластиковом корпусе, состоящем из основания и съёмной крышки. Внутри корпуса размещена электронная плата с двумя независимыми исполнительными реле, элементами защиты и клеммными колодками для подключения управляющих и силовых цепей.

Конструкция устройства предусматривает универсальные варианты монтажа:

• установка на вертикальную поверхность (стены, панели, монтажные щиты);
• монтаж на стандартную DIN-рейку TH35 для размещения в шкафах автоматики.

Корпус имеет степень защиты IP30 и предназначен для эксплуатации внутри помещений, защищённых от атмосферных осадков, прямого попадания влаги и значительных механических воздействий. Эксплуатация устройства во взрывоопасных и пожароопасных зонах не допускается.

Релейный усилитель УК-ВК исп.14 управляется постоянным напряжением 24 В, которое подаётся на входы управления каждого канала. Управляющий сигнал может формироваться выходами приёмно-контрольных приборов, транзисторными выходами типа «открытый коллектор», сухими контактами реле или другими совместимыми управляющими цепями.

Каждый канал управления воздействует на соответствующее исполнительное реле. При подаче управляющего сигнала происходит изменение состояния контактов реле, в результате чего осуществляется коммутация подключённой нагрузки. Конструкция реле позволяет использовать устройство в различных логических схемах управления, что обеспечивает гибкость применения в зависимости от требований конкретного проекта.

Устройство не требует программирования или дополнительной настройки. После корректного подключения по схемам, приведённым в эксплуатационной документации, УК-ВК исп.14 готов к работе практически мгновенно — время готовности не превышает одной секунды.

Каждый из двух каналов релейного усилителя УК-ВК исп.14 рассчитан на работу с широким спектром нагрузок. Допустимые параметры коммутации одного канала:

• переменное напряжение — до 250 В;
• постоянное напряжение — до 30 В;
• коммутируемый ток — до 10 А.

Такие характеристики позволяют использовать устройство для управления различными исполнительными механизмами: электромагнитными и электромеханическими замками, световыми и звуковыми оповещателями, элементами инженерных систем, клапанами, насосами и другим оборудованием.

УК-ВК исп.14 предназначен для эксплуатации в помещениях с различными климатическими условиями. Диапазон рабочих температур составляет от −30 до +50 °C, что позволяет использовать устройство в неотапливаемых технических помещениях, серверных, электрощитовых и других зонах с неблагоприятным микроклиматом.

Высокая надёжность устройства подтверждается следующими показателями:

• средняя наработка на отказ — не менее 40 000 часов;
• вероятность безотказной работы — 0,975 за 1000 часов;
• средний срок службы — 10 лет.

Электрическая прочность изоляции между цепями управления и коммутации составляет не менее 3000 В (50 Гц), что обеспечивает высокий уровень электробезопасности. Устройство соответствует требованиям по устойчивости к электромагнитным помехам и нормам индустриальных радиопомех для оборудования класса Б.

Монтаж, подключение и техническое обслуживание релейного усилителя должны выполняться квалифицированным персоналом с соблюдением требований электробезопасности. Все работы выполняются при полностью отключённом напряжении.

Подключение управляющих и силовых цепей осуществляется в соответствии со схемами, приведёнными в эксплуатационной документации. При подключении управляющего напряжения необходимо строго соблюдать полярность. В качестве источника питания управляющих цепей допускается использование резервированных источников питания 24 В.
