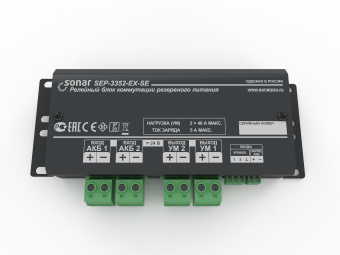

Релейный блок коммутации резервного питания Рубеж Sonar SEP-3352-EX-SE

Релейный блок коммутации резервного питания Рубеж Sonar SEP-3352-EX-SE предлагает принципиально иной уровень надежности. Он представляет собой законченный модуль, в котором объединены две фундаментальные функции: интеллектуальное переключение на резервный усилитель и его полное энергетическое обеспечение от встроенных аккумуляторных батарей. Такой симбиоз превращает узел усиления в автономную, самовосстанавливающуюся систему, способную работать при одновременном отказе основного оборудования и исчезновении напряжения в розетке.

• Гибридная архитектура, объединяющая логику релейного коммутатора и мощный источник бесперебойного питания в едином корпусе.
• Двухканальный интеллектуальный мониторинг, анализирующий как наличие полезного аудиосигнала, так и стабильность внешней сети 220В.
• Синхронизированное переключение силовых цепей питания и акустической нагрузки на резервный усилитель за одну операцию.
• Технология двойного преобразования (True Online) в цепи резервного питания, генерирующая идеальную синусоиду для подключенной аппаратуры.
• Расширенная система самодиагностики с контролем напряжения батарей, температуры внутри корпуса и тока потребления нагрузки.
• Несколько групп сухих контактов реле для детализированной сигнализации о режимах «Авария по звуку», «Авария по сети», «Работа от батарей».

Принцип работы устройства строится на идее проактивной защиты. В штатном режиме блок пропускает сетевое питание на основной усилитель, одновременно поддерживая заряд аккумуляторов и непрерывно сканируя выход основного канала. Микропроцессорная плата сравнивает показания с заданными порогами. Критическим событием может стать как исчезновение звукового сигнала (указывающее на поломку усилителя), так и падение сетевого напряжения ниже допустимого уровня. При регистрации любой из этих неисправностей автоматика инициирует комплексную процедуру перехода. В течение миллисекунд силовое реле переводит питание резервного усилителя на выход встроенного инвертора, а коммутационная плата перенаправляет акустические линии на его выходы. Резервный тракт начинает работать абсолютно автономно.

Технические характеристики

Параметр	Значение
Напряжение питания, В	24 DC
Тип изделия	Навесное
Максимальный ток входов для подкл.АКБ, А	40 (каждый)
Количество выходов 24 В на усилитель	2
Максимальный ток выходов на усилитель, А	40 (каждый)
Разъём для заряда АКБ, В	1
Максимальный ток заряда АКБ, А	5
Количество входов 24 В, шт	2
Подвид	Базовые блоки
Масса, кг	0,8
Степень защиты	IP 20
Ток потребления, А	0.15
Установка в 19" стойку	Да

Области обязательного применения системы

1. Ядро систем речевого оповещения и управления эвакуацией (СОУЭ) 1-3 категории на объектах с максимальными требованиями к живучести: метрополитен, атомные электростанции, уникальные спортивные сооружения.
2. Диспетчерские центры управления энергосистемами, железнодорожным движением и аэропортами, где сбой в передаче команд недопустим.
3. Вещательные комплексы государственного телевидения и радио, обеспечивающие информационную функцию в условиях чрезвычайных ситуаций.
4. Центры обработки данных и серверные помещения, где система голосового оповещения о возгорании или аварии должна иметь высший класс доступности.
5. Специальные объекты силовых ведомств и правительственной связи с повышенными требованиями к устойчивости всей инфраструктуры.

Надежность SEP-3352-EX-SE заложена на системном уровне. Конструкция предполагает дублирование критичных цепей управления и использование компонентов с заведомо избыточными параметрами. Силовые реле рассчитаны на сотни тысяч переклюлений под нагрузкой, а инвертор построен на транзисторах с большим запасом по току. Герметичные свинцово-кислотные аккумуляторы, применяемые в блоке, предназначены для буферного режима работы и имеют срок службы 5-7 лет при соблюдении температурного режима. Опыт эксплуатации на ответственных объектах показывает, что основное техническое обслуживание сводится к периодическому контролю емкости батарей. Электронная часть, при условии обеспечения рекомендованного охлаждения, демонстрирует крайне низкий процент отказов, что подтверждается многолетними циклами работы в системах круглосуточной готовности.

Внедрение подобного интегрированного решения кардинально меняет подход к проектированию. Оно избавляет инженера от необходимости самостоятельного подбора, согласования и монтажа трех отдельных устройств: ИБП, релейного коммутатора и аппаратуры управления. Все интерфейсы и логика взаимодействия уже реализованы и протестированы на заводе, что минимизирует риски ошибок при монтаже и настройке. Системный администратор или диспетчер получает единую точку контроля и диагностики для всего узла резервирования, а не набор разрозненных приборов с отдельными индикаторами.

Сравнение уровней отказоустойчивости звукового тракта

Сценарий отказа	Резервирование только усилителя	Резервирование только питания	Полная интеграция SEP-3352-EX-SE
Выход из строя основного усилителя	Работа восстановлена переключением на резерв.	Система неработоспособна. ИБП питает неисправный аппарат.	Работа восстановлена переключением на резервный усилитель с питанием от батарей.
Полное пропадание сетевого напряжения	Система неработоспособна. Оба усилителя обесточены.	Основной усилитель работает от ИБП ограниченное время.	Резервный усилитель работает от ИБП ограниченное время, основной канал отключен.
Комбинированная авария: сеть + усилитель	Полный и гарантированный отказ системы.	Полный и гарантированный отказ системы.	Система продолжает работу. Резервный усилитель питается от батарей.
Сложность внедрения и обслуживания	Требует прокладки дополнительных аудиолиний, настройки детектора.	Требует расчета мощности, выделения места, контроля состояния ИБП.	Единый блок, единая логика, централизованный мониторинг состояния.

Рубеж Sonar SEP-3352-EX-SE это не просто следующий шаг в резервировании, а формирование нового стандарта для систем, где цена прохода сигнала стремится к бесконечности. Он предлагает не частичную страховку, а всеобъемлющую гарантию, делая сценарий «молчания» системы практически невозможным в рамках рассмотренных отказов. Инвестиция в такое решение является стратегической и оправдана для ограниченного круга критически важных объектов. Его установка — акт завершения проектирования по-настоящему живучей системы, которая выполнит свою задачу не только в штатных условиях, но и тогда, когда все остальные инфраструктурные системы объекта уже могут дать сбой.
