Расширитель Ритм RT3 для Mega

Расширитель RT3 для Mega — это специализированный интерфейсный модуль, предназначенный для интеграции оборудования и панелей производства «Болид» в охранные системы на базе приборов Mega. Устройство обеспечивает проводное подключение по интерфейсу UART через преобразователь протокола «С2000-ПП», расширяя возможности совместной работы оборудования в единой системе безопасности.

Основное назначение расширителя RT3 — приём и передача сообщений от оборудования «Болид» в составе системы охранной сигнализации, построенной на приборах Mega. Решение позволяет использовать существующую инфраструктуру и подключать сторонние панели без полной замены оборудования.

• интеграция оборудования и панелей «Болид» с приборами Mega;
• модернизация и расширение действующих систем безопасности;
• коммерческие и административные объекты;
• офисные и торговые помещения;
• складские и технические зоны;
• объекты с уже установленным оборудованием «Болид».

Совместимость и интеграция

Расширитель RT3 предназначен для работы совместно с приборами Mega и подключается к ним напрямую через штатные разъёмы. Обмен данными с оборудованием «Болид» организуется по проводному интерфейсу UART через преобразователь протокола «С2000-ПП».

Такой способ подключения обеспечивает корректную интеграцию и стабильную передачу сообщений между компонентами системы.

Функциональные возможности

Расширитель RT3 выполняет функции интерфейсного модуля и обеспечивает устойчивую работу при круглосуточной эксплуатации:

• приём сообщений от оборудования и панелей «Болид»;
• передача данных по проводному интерфейсу UART;
• работа через преобразователь протокола «С2000-ПП»;
• автоматическое включение при подаче питания на прибор Mega;
• стабильная работа в режиме 24/7.

Принцип работы

После установки расширителя RT3 на соответствующие разъёмы прибора Mega и подключения оборудования «Болид» через «С2000-ПП» модуль автоматически начинает работу при подаче питания. Обмен данными осуществляется по UART без необходимости дополнительной аппаратной настройки.

Конструктивное исполнение

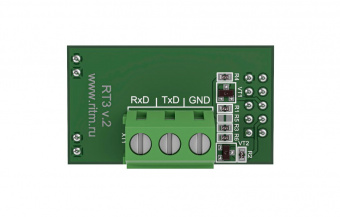

RT3 выполнен в виде компактной электронной платы, предназначенной для установки внутри корпуса прибора Mega. Малые габариты позволяют установить модуль без применения дополнительных корпусов и монтажных элементов.

Монтаж и подключение

Установка расширителя выполняется при отключённом питании прибора Mega. Модуль устанавливается на штатные разъёмы, после чего к клеммам расширителя подключаются линии UART от преобразователя «С2000-ПП». После подачи питания устройство автоматически готово к работе.

• монтаж выполнять при отключённом питании;
• проверять надёжность контактных соединений;
• соблюдать требования эксплуатационной документации.

Условия эксплуатации

Расширитель RT3 предназначен для эксплуатации в закрытых помещениях и рассчитан на круглосуточную работу. Для поддержания надёжности рекомендуется периодическая проверка контактных соединений в рамках регламентного обслуживания.

Технические характеристики

Расширитель RT3 для Mega — это практичное решение для подключения оборудования «Болид» к системе на базе приборов Mega. Модуль обеспечивает стабильный проводной обмен данными по UART через «С2000-ПП», простую установку и надёжную круглосуточную работу, что делает его удобным инструментом для модернизации и расширения охранных систем на объектах различного назначения.
