Расширитель Ритм RT1 для Mega

Расширитель RT1 для Mega — это модуль эмуляции проводной телефонной линии, предназначенный для приёма тревожных и служебных сообщений в протоколе Ademco Contact ID от сторонних охранных и охранно-пожарных панелей. Устройство обеспечивает интеграцию проводных контрольных панелей в систему на базе прибора Mega  без использования реальной телефонной линии. Принятые события регистрируются в памяти прибора и передаются по настроенным каналам связи.

Назначение и область применения

Основное назначение расширителя RT1 — приём сообщений Contact ID от сторонних панелей через эмуляцию телефонной линии и передача этих событий в прибор Mega v.4 для дальнейшей обработки и отправки на пульт или пользователю. Решение применяется при модернизации и расширении существующих систем безопасности.

• интеграция сторонних охранных панелей с Mega;
• приём событий в протоколе Ademco Contact ID;
• охранные и охранно-пожарные системы;
• коммерческие и административные объекты;
• офисы, магазины, склады и технические помещения;
• модернизация действующих систем безопасности.

Совместимость и ограничения

Расширитель RT1 предназначен для работы совместно с Mega и может принимать сообщения от панелей различных производителей, поддерживающих протокол Ademco Contact ID. При проектировании системы необходимо учитывать ограничения совместной установки некоторых модулей расширения внутри прибора.

Функциональные возможности

RT1 расширяет возможности прибора Mega и обеспечивает стабильный проводной приём сообщений от сторонних панелей:

• эмуляция проводной телефонной линии;
• приём сообщений Ademco Contact ID;
• передача событий в прибор Mega;
• регистрация событий в истории прибора;
• автоматический запуск при подаче питания;
• помехоустойчивая работа по проводному каналу.

Принцип работы

После установки расширителя RT1 в прибор Mega модуль формирует эмуляцию телефонной линии. К клеммам LINE подключаются выходы проводного коммуникатора сторонней панели. При возникновении события панель передаёт сообщение Contact ID, которое принимается расширителем и передаётся в Mega  для обработки и дальнейшей отправки по настроенным каналам связи.

Конструктивное исполнение

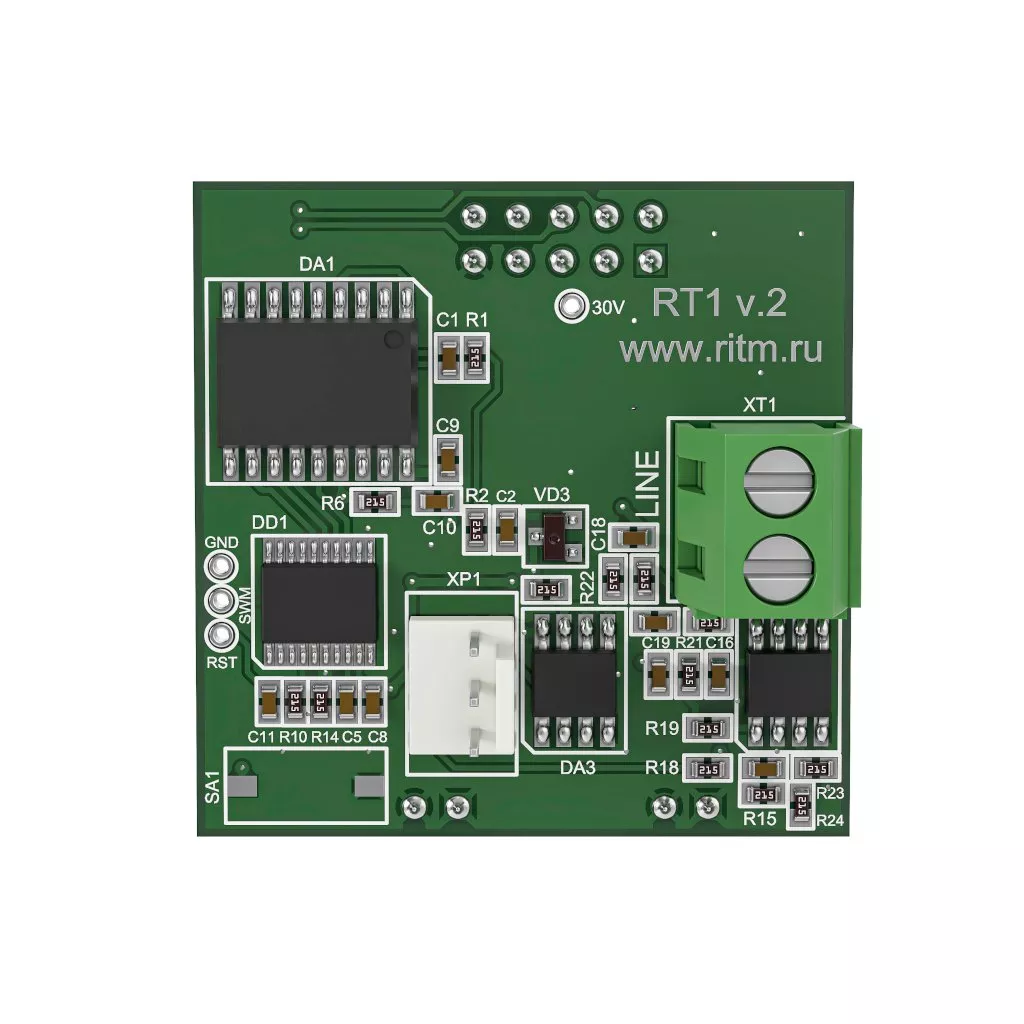

Расширитель RT1 выполнен в виде компактной электронной платы и предназначен для установки непосредственно внутри корпуса Mega. Такое исполнение упрощает монтаж и не требует применения дополнительных корпусов или монтажных элементов.

Установка расширителя выполняется при отключённом питании прибора Mega. Модуль устанавливается на штатные разъёмы платы прибора, после чего к клеммам LINE подключаются выходы проводных коммуникаторов сторонней панели. После включения питания расширитель автоматически готов к работе.

• монтаж выполнять при отключённом питании;
• подключение выполнять согласно документации;
• проверять надёжность контактных соединений;
• обеспечить аккуратную прокладку проводов внутри корпуса.

Условия эксплуатации

Расширитель предназначен для эксплуатации в закрытых помещениях и рассчитан на круглосуточную работу. Для поддержания надёжности рекомендуется периодическая проверка состояния контактов и подводящих проводов в рамках регламентного обслуживания.

Технические характеристики

Расширитель RT1 для Mega — это надёжное решение для интеграции сторонних охранных и охранно-пожарных панелей в систему на базе Mega. Модуль обеспечивает приём сообщений Ademco Contact ID по проводному каналу, отказ от реальной телефонной линии и удобную модернизацию существующих систем безопасности без полной замены оборудования.
