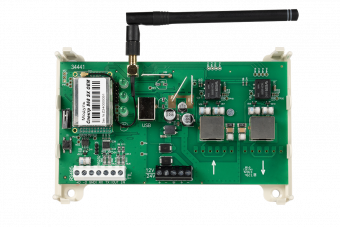

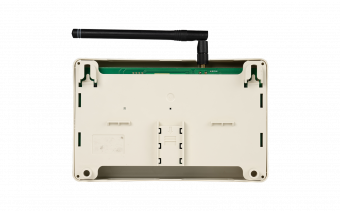

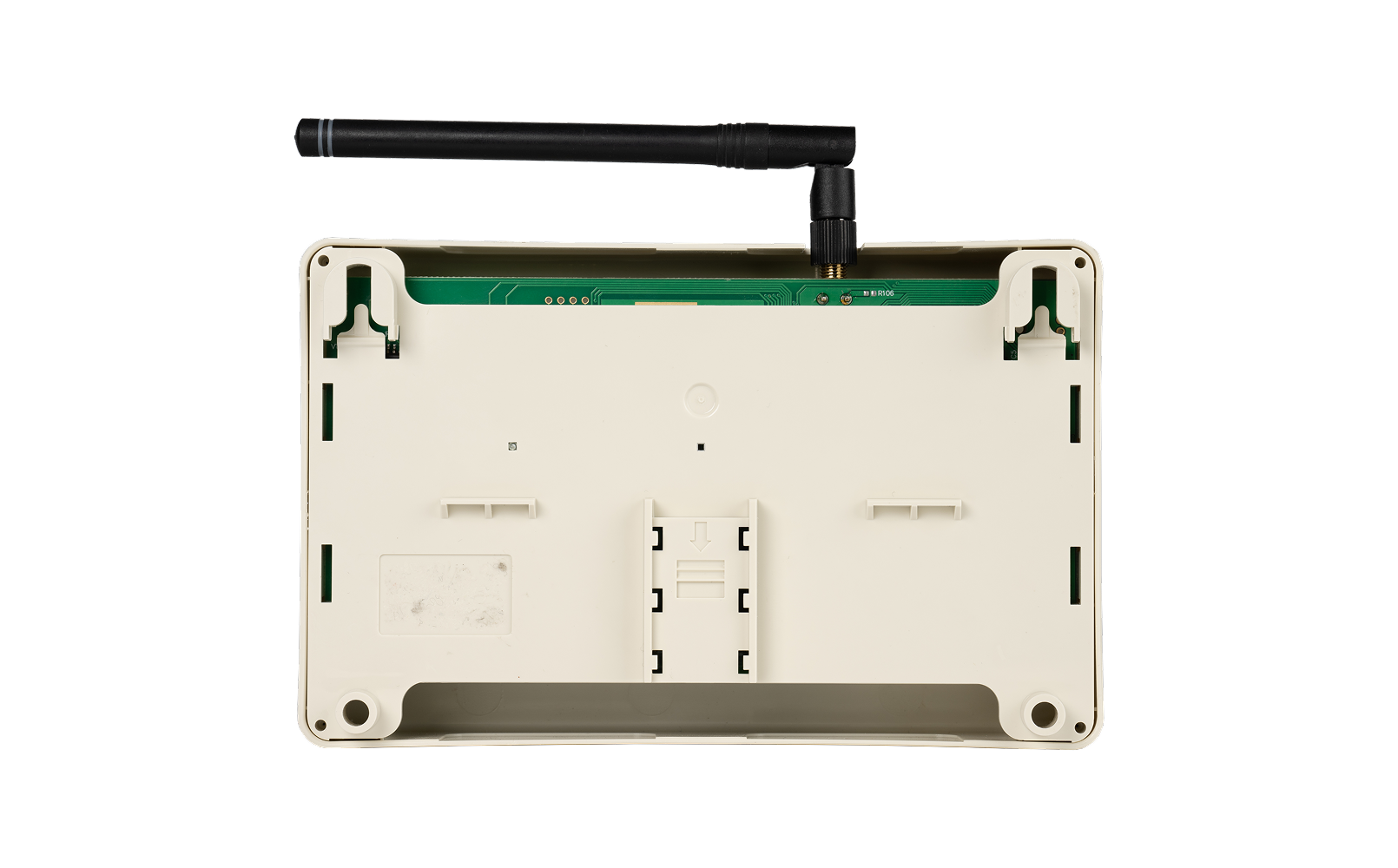

Радиоудлинитель интерфейса Рубеж R3-МС-Р-868

Радиоудлинитель интерфейса Рубеж R3-МС-Р-868 предназначен для передачи данных адресной системы охранно-пожарной сигнализации «Рубеж» протокола R3 по радиоканалу в диапазоне 868 МГц. Устройство применяется для объединения территориально разнесённых сегментов адресной сети R3-Link, построения удалённых подсетей, а также для резервирования проводных линий связи в случаях, когда прокладка кабеля затруднена, невозможна либо экономически нецелесообразна.

R3-МС-Р-868 используется в составе адресных систем безопасности совместно с приёмно-контрольными и управляющими приборами «R3-Рубеж-2ОП», контроллерами адресных устройств «R3-Рубеж-КАУ2», блоками индикации и управления «R3-Рубеж-БИУ», пультами управления «R3-Рубеж-ПДУ» и «R3-Рубеж-ПДУ-ПТ», центральными приборами индикации и управления ЦПИУ «Рубеж», а также с модулями сопряжения «R3-МС». Радиоудлинитель обеспечивает прозрачную передачу данных протокола R3-Link без изменения логики работы системы и без дополнительной настройки подключённых адресных устройств.

Основная функция R3-МС-Р-868 заключается в формировании удалённой подсети R3-Link, соединённой с основной адресной сетью по радиоканалу. Радиоудлинители, как правило, используются парами для объединения двух кольцевых сегментов R3-Link, расположенных на значительном расстоянии друг от друга. Допускается построение удалённых подсетей с кольцевой топологией, а также организация резервирования линий связи, что существенно повышает отказоустойчивость и надёжность системы охранно-пожарной сигнализации.

Передача данных осуществляется по радиоканалу в диапазоне 868 МГц, который отличается повышенной помехоустойчивостью и стабильностью связи. Данный диапазон оптимален для эксплуатации в условиях плотной городской застройки, промышленных предприятий и объектов с высоким уровнем электромагнитных помех. Дальность радиосвязи зависит от условий эксплуатации и характеристик применяемых антенн: при использовании штатных антенн обеспечивается устойчивая связь внутри зданий, а при применении внешних антенн дальность может быть значительно увеличена.

В одной удалённой подсети R3-Link допускается использование до четырёх узлов, при этом рекомендуется установка не более одного ППКОПУ «R3-Рубеж-2ОП» либо одного контроллера «R3-Рубеж-КАУ2». Общее количество узлов системы R3-Link, включая оборудование основной и удалённых подсетей, не превышает 60. Максимальная длина кабеля между соседними устройствами в подсети может достигать 1 км, суммарная длина кабельных линий интерфейса R3-Link — до 10 км в основной подсети и до 4 км в удалённой.

Настройка R3-МС-Р-868 выполняется с использованием программного обеспечения FireSecNT и встроенного web-интерфейса устройства. Через web-интерфейс задаются параметры радиоканала, включая номер канала, мощность радиомодуля и адрес устройства. Гибкая настройка позволяет минимизировать влияние радиопомех и организовать несколько независимых радиоподсетей на одной территории.

Для визуального контроля работы предусмотрена светодиодная индикация, отображающая наличие питания, состояние соединения и наличие неисправностей. В устройстве реализован датчик вскрытия корпуса, формирующий извещение о попытке несанкционированного доступа. Радиоудлинитель рассчитан на круглосуточную непрерывную эксплуатацию в закрытых помещениях и обладает средним сроком службы не менее 10 лет.

Технические характеристики
