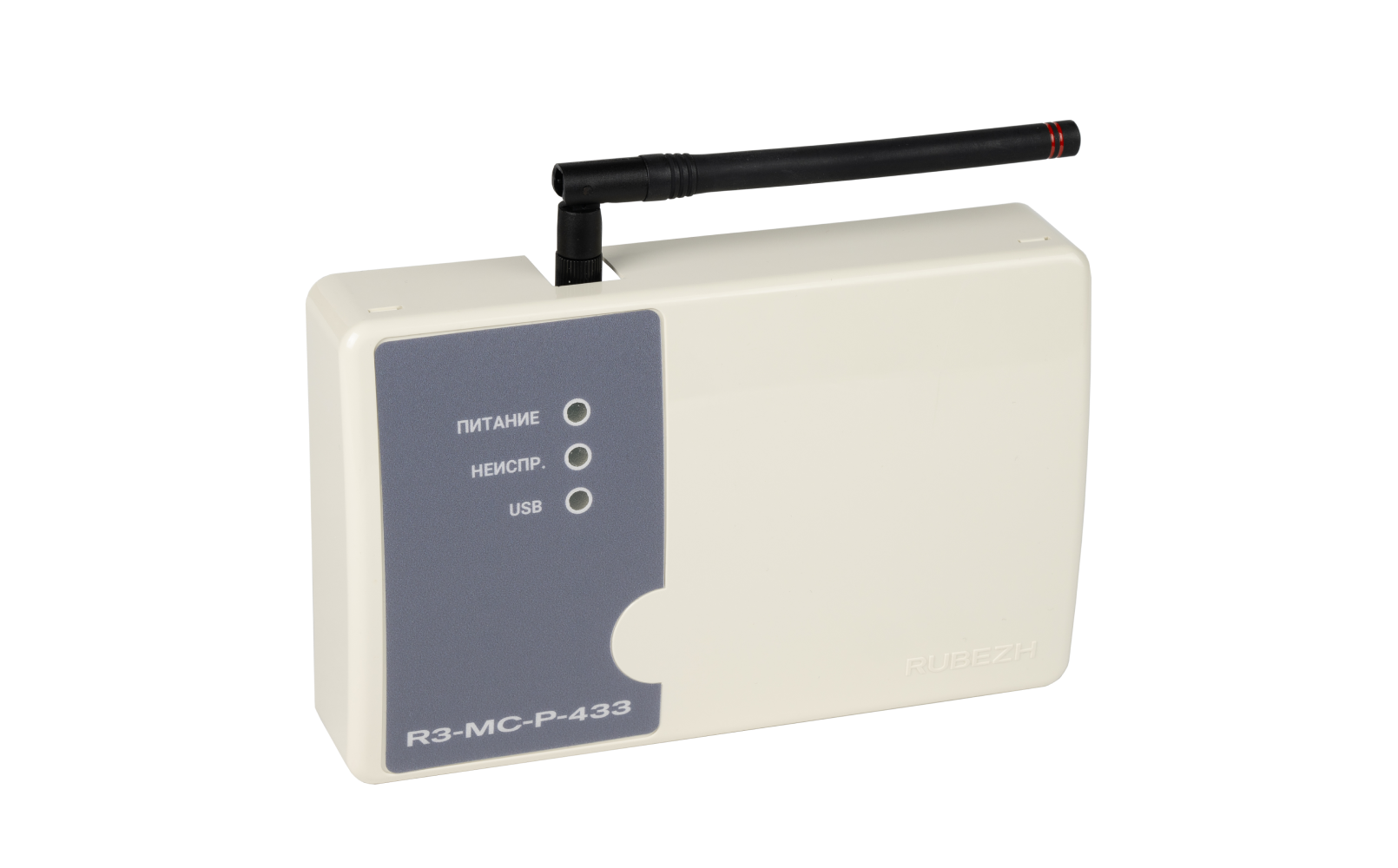

Радиоудлинитель интерфейса Рубеж R3-МС-Р-433

R3-МС-Р — радиоканальный удлинитель интерфейса адресной системы охранно-пожарной сигнализации «Рубеж» протокола R3, предназначенный для передачи данных R3-Link по радиоканалу и объединения территориально удалённых сегментов адресной сети. Устройство применяется в случаях, когда прокладка кабельных линий между сегментами системы затруднена или экономически нецелесообразна, а также для резервирования проводных линий связи.

R3-МС-Р работает совместно с приёмно-контрольными и управляющими приборами «R3-Рубеж-2ОП», контроллерами адресных устройств «R3-Рубеж-КАУ2», блоками индикации и управления «R3-Рубеж-БИУ», пультами управления «R3-Рубеж-ПДУ», «R3-Рубеж-ПДУ-ПТ», центральными приборами индикации и управления ЦПИУ «Рубеж», а также с модулями сопряжения «R3-МС». Устройство обеспечивает прозрачную передачу данных протокола R3-Link без изменения логики работы системы.

Основной функцией R3-МС-Р является организация удалённой подсети R3-Link, соединённой с основной сетью по радиоканалу. Радиоудлинители могут использоваться парами для объединения двух кольцевых интерфейсов R3-Link, расположенных на значительном расстоянии друг от друга. Также поддерживается построение подсетей с кольцевой топологией и резервирование линий связи для повышения отказоустойчивости системы.

Связь между устройствами осуществляется по радиоканалу на частоте 433 МГц или 868 МГц в зависимости от исполнения. Дальность радиосвязи определяется характеристиками применяемой антенны и условиями эксплуатации. При использовании антенн из комплектности обеспечивается устойчивая связь на расстоянии до нескольких десятков метров внутри помещений, а при применении специализированных антенн — до нескольких сотен метров и более на открытой местности.

В одной удалённой подсети R3-Link допускается использование до четырёх узлов, при этом рекомендуется установка не более одного ППКОПУ «R3-Рубеж-2ОП» или «R3-Рубеж-КАУ2». Общее количество узлов системы R3-Link с учётом удалённых подсетей не превышает 60. Длина кабеля между соседними устройствами в подсети может достигать 1 км, суммарная длина кабелей в основной подсети — до 10 км, в удалённой подсети — до 4 км.

Настройка R3-МС-Р выполняется с использованием программного обеспечения FireSecNT и встроенного web-интерфейса устройства. Через web-интерфейс задаются параметры радиоканала, IP-адреса, номера портов, скорость обмена и параметры подсети. Поддерживается выбор канала и мощности радиомодуля, что позволяет минимизировать влияние радиопомех и организовать несколько независимых радиосетей на одной территории.

Для визуального контроля работы предусмотрена светодиодная индикация, отображающая наличие питания, состояние USB-подключения и наличие неисправностей. Дополнительно реализован контроль вскрытия корпуса, позволяющий формировать соответствующее извещение при попытке несанкционированного доступа. Статус работы устройства отображается как в программном обеспечении FireSecNT, так и в меню приборов R3-Рубеж-2ОП.

R3-МС-Р выполнен в пластмассовом корпусе и предназначен для настенного монтажа либо установки на DIN-рейку. Устройство рассчитано на круглосуточную непрерывную эксплуатацию в закрытых помещениях, устойчиво к электромагнитным помехам и соответствует требованиям электро- и пожарной безопасности. Средний срок службы радиоудлинителя составляет не менее 10 лет.
