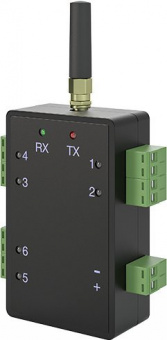

Радиоканальный приемник Ритм RDK-L, 868МГц

Радиоканальный приёмник «RDK-L» 868 МГц предназначен для приёма тревожных сигналов от радиоканальных тревожных кнопок «Контакт RC-1L» и радиобрелоков 868 МГц. Устройство применяется в составе охранных и технологических систем, где требуется беспроводная передача тревожных событий с последующим управлением исполнительными цепями.

Приёмник поддерживает одновременное подключение до 32 радиоустройств (кнопок и брелоков суммарно) и позволяет назначать каждое устройство на один из шести опторазвязанных выходов. При получении тревожного сигнала происходит изменение состояния соответствующего выхода в соответствии с заданной логикой работы.

Технические особенности

Работа осуществляется в частотном диапазоне 868,7–869,2 МГц. Максимальная излучаемая мощность передатчика составляет 25 мВт. Поддерживается квитирование доставки тревожного сообщения, что обеспечивает подтверждение успешного приёма сигнала.

Максимальная дальность устойчивой связи: до 1 км в плотной городской застройке, до 2 км в средней городской застройке, до 8 км на открытой местности, до 20 км в зоне прямой видимости.

Выходы и управление

Приёмник оснащён 6 опторазвязанными выходами с возможностью коммутации до 60 В / 100 мА. Для каждого выхода можно настроить логику работы: реакцию на тревожную кнопку, реакцию на кнопки брелока или отключение реакции.

Настройка выполняется через MicroUSB или кабель USB1/USB2 с использованием специализированного программного обеспечения. Возможна настройка шаблонов управления, времени включения, инверсии выхода и других параметров.

Конструкция и подключение

Приёмник выполнен в виде платы в пластиковом корпусе со степенью защиты IP30. Питание осуществляется от внешнего источника 12 В (допуск ±15%).

На плате расположены: разъём для подключения антенны 868 МГц, разъём MicroUSB, разъём для подключения кабеля настройки, клеммник питания, 6 выходных клемм, кнопка SA1 для изменения режимов работы.

Световая индикация отображает состояние выходов и факт приёма тревожного сигнала. При работе в штатном режиме индикаторы Rx и Tx мигают синхронно один раз в 6 секунд.

Энергопотребление и эксплуатация

Питание устройства осуществляется от источника 12 В. Максимальный ток потребления: до 30 мА в дежурном режиме, до 100 мА в режиме передачи данных.

Диапазон рабочих температур составляет от −40 до +60 °C, что позволяет использовать приёмник в различных климатических условиях. Габаритные размеры без учёта антенны — 25×70×81 мм. Масса — не более 80 г.

Дополнительные функциональные возможности

Приёмник RDK-L обеспечивает гибкость построения радиосистемы за счёт индивидуальной настройки каждого выхода. Монтажная организация может назначить на один выход несколько тревожных кнопок или брелоков, реализуя различные сценарии реагирования: кратковременное включение, импульсный режим, инверсию состояния или длительное удержание выхода в активном положении. Это позволяет использовать устройство не только для передачи тревоги, но и для управления исполнительными механизмами, световой или звуковой сигнализацией.

Встроенная индикация облегчает первичную диагностику на объекте — по состоянию светодиодов можно определить факт приёма сигнала, активность выходов и корректность подключения питания. Наличие разъёма MicroUSB и поддержки специализированного программного обеспечения упрощает конфигурацию, обновление параметров и обслуживание без демонтажа оборудования.

Компактные размеры и малый вес позволяют размещать приёмник внутри монтажных шкафов, охранных панелей и распределительных коробов. Устройство подходит для интеграции в системы коммерческой безопасности, охраны офисов, торговых точек, складских помещений и производственных объектов.

Технические характеристики
