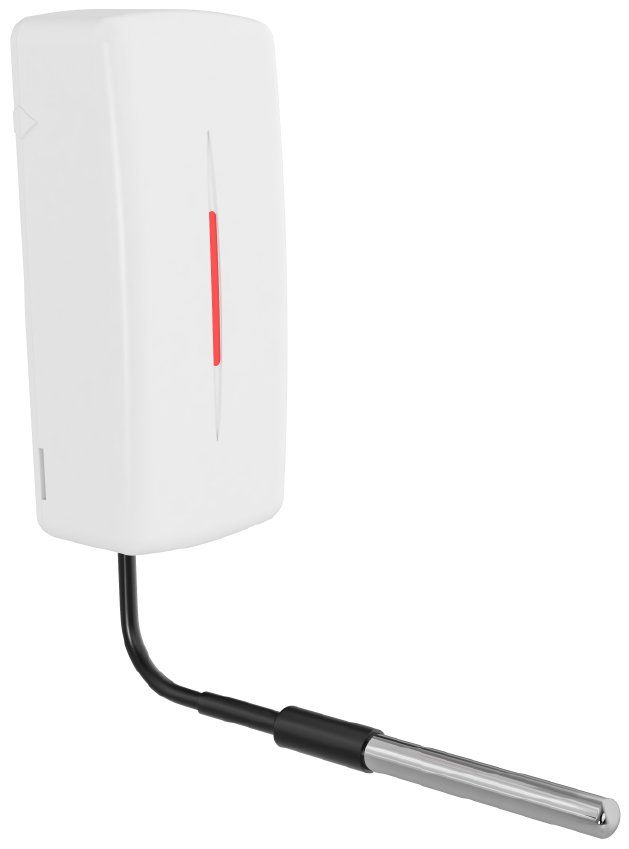

Радиоканальный датчик температуры Ритм RTD2-1

Радиоканальный датчик температуры RTD2-1 предназначен для оценки температурного режима и передачи данных в радиоканальные охранные приборы семейства «Контакт». Устройство применяется для мониторинга температуры в жилых, офисных, торговых, складских и технических помещениях, а также в инженерных зонах и шкафах.

Датчик используется в составе радиоканальных систем охранной сигнализации и не требует прокладки проводных линий связи, что значительно упрощает монтаж и снижает затраты на внедрение системы.

Радиоканал и передача данных

RTD2-1 работает в диапазоне частот 433,075–434,775 МГц и использует защищённый радиоканал с шифрованием передаваемых данных. Это обеспечивает устойчивую связь с приёмно-контрольным прибором и высокую помехоустойчивость в условиях плотной застройки и наличия источников радиопомех.

Дальность радиосвязи при прямой видимости достигает 500 метров, что позволяет применять датчик на протяжённых и распределённых объектах.

Контроль температуры

Датчик выполнен в исполнении с внешним температурным сенсором DS18B20, который может быть установлен непосредственно в зоне контроля. Это позволяет получать более точную информацию о температуре в холодильных камерах, серверных шкафах, технологических нишах и других труднодоступных местах.

RTD2-1 не является средством измерения и не подлежит поверке. Устройство предназначено для оценки температуры и формирования извещений при превышении или понижении заданных пороговых значений.

Формируемые события

В процессе работы датчик формирует и передаёт в систему следующие типы событий:

• изменение температуры;
• превышение верхнего порога температуры;
• понижение температуры ниже установленного значения;
• контроль радиоканала и связи;
• извещение о разряде элемента питания.

Настройка и ввод в эксплуатацию

Добавление датчика в радиоканальную систему осуществляется без использования персонального компьютера. Привязка к приёмно-контрольному прибору выполняется нажатием кнопки на плате извещателя и сопровождается световой индикацией. Параметры работы и пороговые значения задаются через интерфейс охранного прибора.

Питание и автономность

RTD2-1 питается от литиевого элемента ER14505 (AA, 3,6 В). Сверхнизкое энергопотребление в дежурном режиме (около 0,03 мА·ч) обеспечивает срок автономной работы до 20–21 года в зависимости от условий эксплуатации и температуры окружающей среды.

При снижении заряда батареи датчик автоматически формирует соответствующее извещение, что позволяет своевременно выполнить обслуживание.

Конструкция и условия эксплуатации

Корпус датчика выполнен в компактном исполнении и предназначен для установки внутри помещений. Устройство сохраняет работоспособность в диапазоне температур от –30 до +55 °C и относительной влажности воздуха до 98 % без образования конденсата.

RTD2-1 устойчив к индустриальным и электромагнитным помехам, не оказывает влияния на работу других радиоканальных устройств и бытовой радиоаппаратуры. Средний срок службы датчика составляет не менее 10 лет.

Технические характеристики
