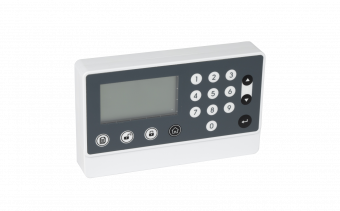

Пульт управления охранными зонами Рубеж ПУОЗ-R3

Пульт управления охранными зонами ПУОЗ-R3 предназначен для работы в составе адресных систем охранно-пожарной сигнализации «Рубеж», построенных на базе протокола R3. Устройство используется для управления охранными зонами, отображения их текущего состояния и выполнения заданных сценариев управления. ПУОЗ-R3 применяется совместно с приёмно-контрольными и управляющими приборами R3-Рубеж-2ОП и контроллерами адресных устройств R3-Рубеж-КАУ2.

Основной функцией ПУОЗ-R3 является обеспечение удобного и безопасного управления охранными зонами объекта. Устройство поддерживает постановку и снятие зон с охраны, выбор отдельных зон или групп зон, а также управление всеми зонами, привязанными к конкретному пользователю. Управление осуществляется с помощью клавиатуры и буквенно-цифрового экрана.

ПУОЗ-R3 поддерживает работу с идентификаторами формата EM-Marine, что позволяет использовать карты доступа вместо ввода пароля. Настройка пользователей, паролей, карт доступа и привязка зон выполняется в программном обеспечении FireSec. Для повышения уровня безопасности реализована защита от подбора паролей и карт с автоматической блокировкой ввода при многократных ошибках.

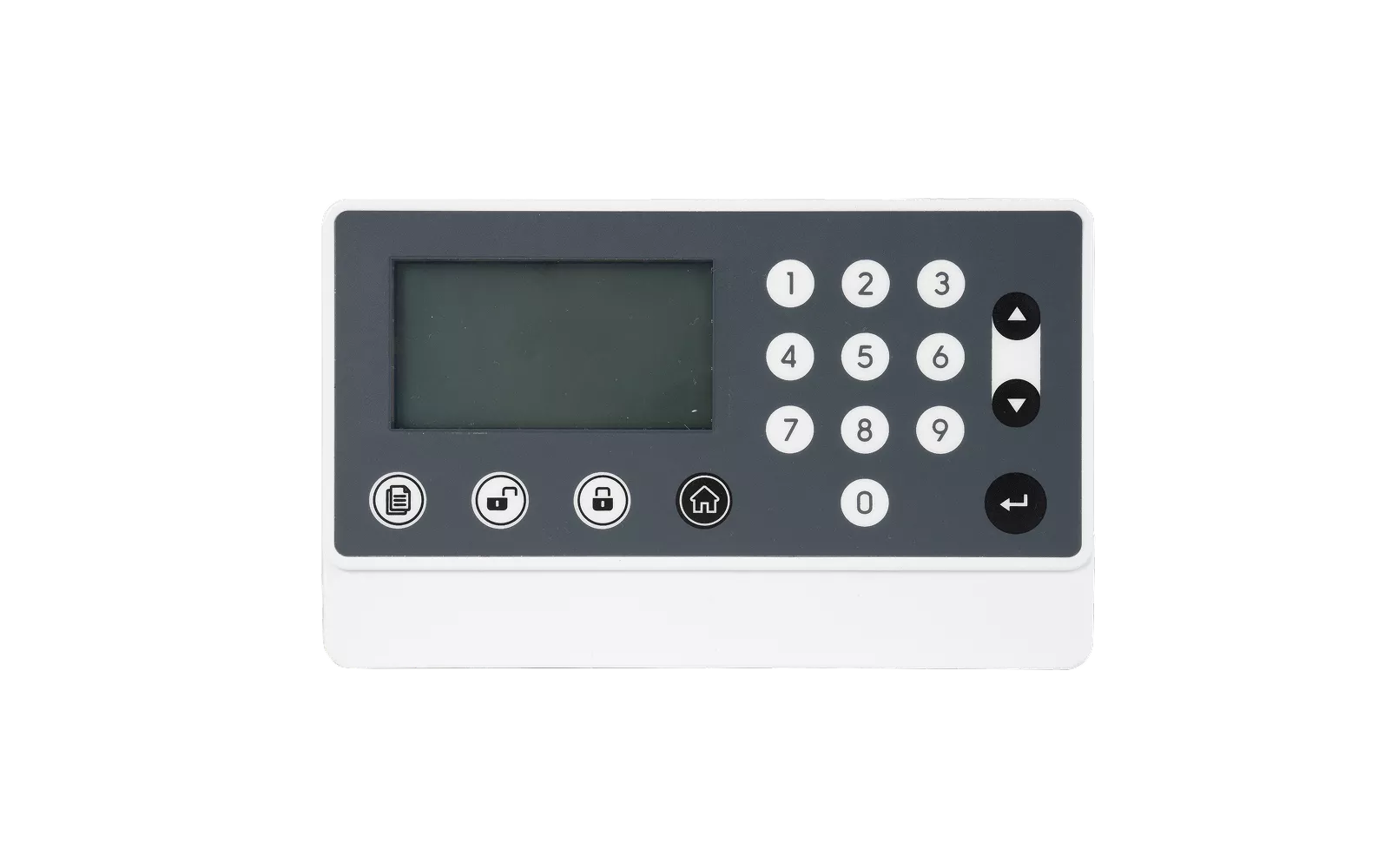

На лицевой панели ПУОЗ-R3 расположен буквенно-цифровой экран с подсветкой и клавиатура. Экран отображает текущее состояние системы, список зон, служебные сообщения, время, а также результаты операций постановки и снятия с охраны. Для наглядности используются условные символы состояний: «На охране», «Снят с охраны», «Тревога», «Невзятие», «Неисправность», «Задержка на вход или выход».

Звуковая индикация дополняет визуальное отображение и информирует оператора о корректности ввода команд, успешных и неудачных операциях, а также о тревожных событиях.

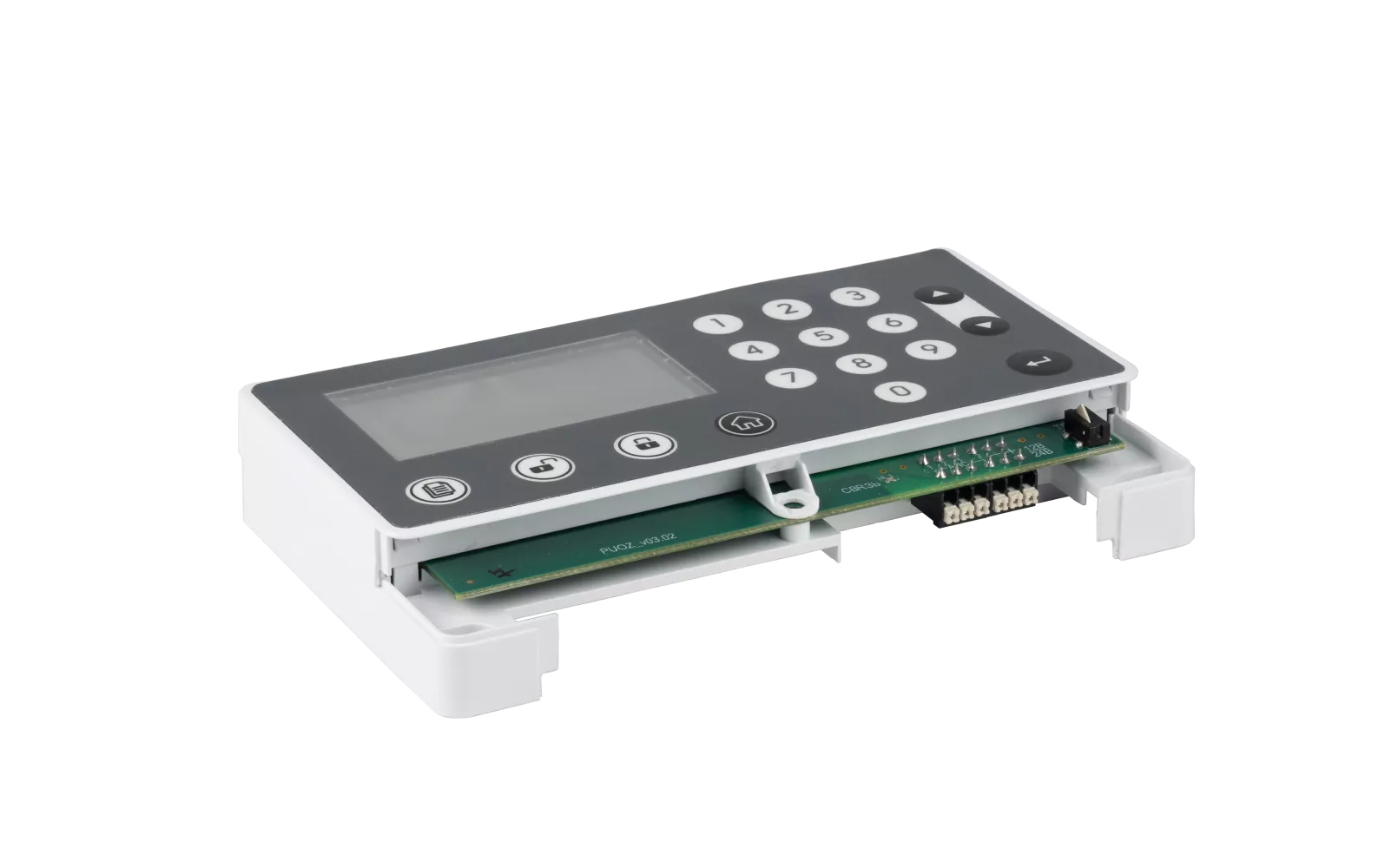

ПУОЗ-R3 подключается к системе по адресной линии связи (АЛС), которая обеспечивает информационный обмен с прибором и питание логической части устройства. Подключение допускается без учёта полярности, что упрощает монтаж и снижает вероятность ошибок при установке.

Дополнительно предусмотрено питание от внешнего источника постоянного тока с номинальным напряжением 12 В или 24 В. Устройство автоматически контролирует параметры питания и формирует извещения при выходе напряжения за допустимые пределы.

В системе ПУОЗ-R3 занимает один адрес, который задаётся с помощью программатора адресных устройств ПКУ-1-R3 либо через приёмно-контрольный прибор. Присвоенный адрес сохраняется в энергонезависимой памяти.

Защита и самодиагностика

Пульт оснащён датчиком вскрытия корпуса и датчиком отрыва от стены. При попытке несанкционированного доступа или демонтажа формируются соответствующие сигналы, передаваемые в систему. В процессе работы ПУОЗ-R3 выполняет непрерывную самодиагностику и контролирует связь с прибором по АЛС.

Монтаж и эксплуатация

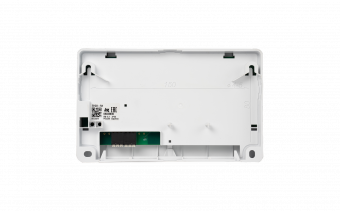

Устройство выполнено в компактном пластмассовом корпусе, предназначенном для настенного монтажа внутри помещений. Рекомендуемая высота установки составляет 1,5–1,6 м от уровня пола. ПУОЗ-R3 рассчитан на круглосуточную непрерывную эксплуатацию и не требует сложного технического обслуживания.

Средний срок службы устройства составляет не менее 10 лет, а высокая надёжность и устойчивость к электромагнитным помехам обеспечивают стабильную работу в составе систем безопасности административных, общественных, коммерческих и промышленных объектов.

Технические характеристики
