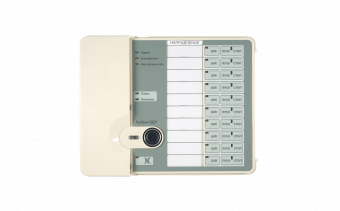

Пульт дистанционного управления Рубеж-ПДУ

Пульт дистанционного управления «Рубеж-ПДУ» предназначен для дистанционного управления одним или несколькими направлениями исполнительных устройств в адресных системах охранно-пожарной сигнализации и противопожарной автоматики. Устройство используется для включения, выключения, блокировки и контроля состояния исполнительных устройств, таких как релейные модули, модули управления дымоудалением, пожаротушением и другими инженерными системами.

ПДУ выполняет функции управления группами исполнительных устройств, при этом одно устройство может входить сразу в несколько направлений. В таких конфигурациях исполнительное устройство включается при запуске любого направления, в котором оно задействовано, а выключение происходит только после остановки всех соответствующих направлений. Это позволяет реализовывать сложные алгоритмы управления технологическими и противопожарными процессами.

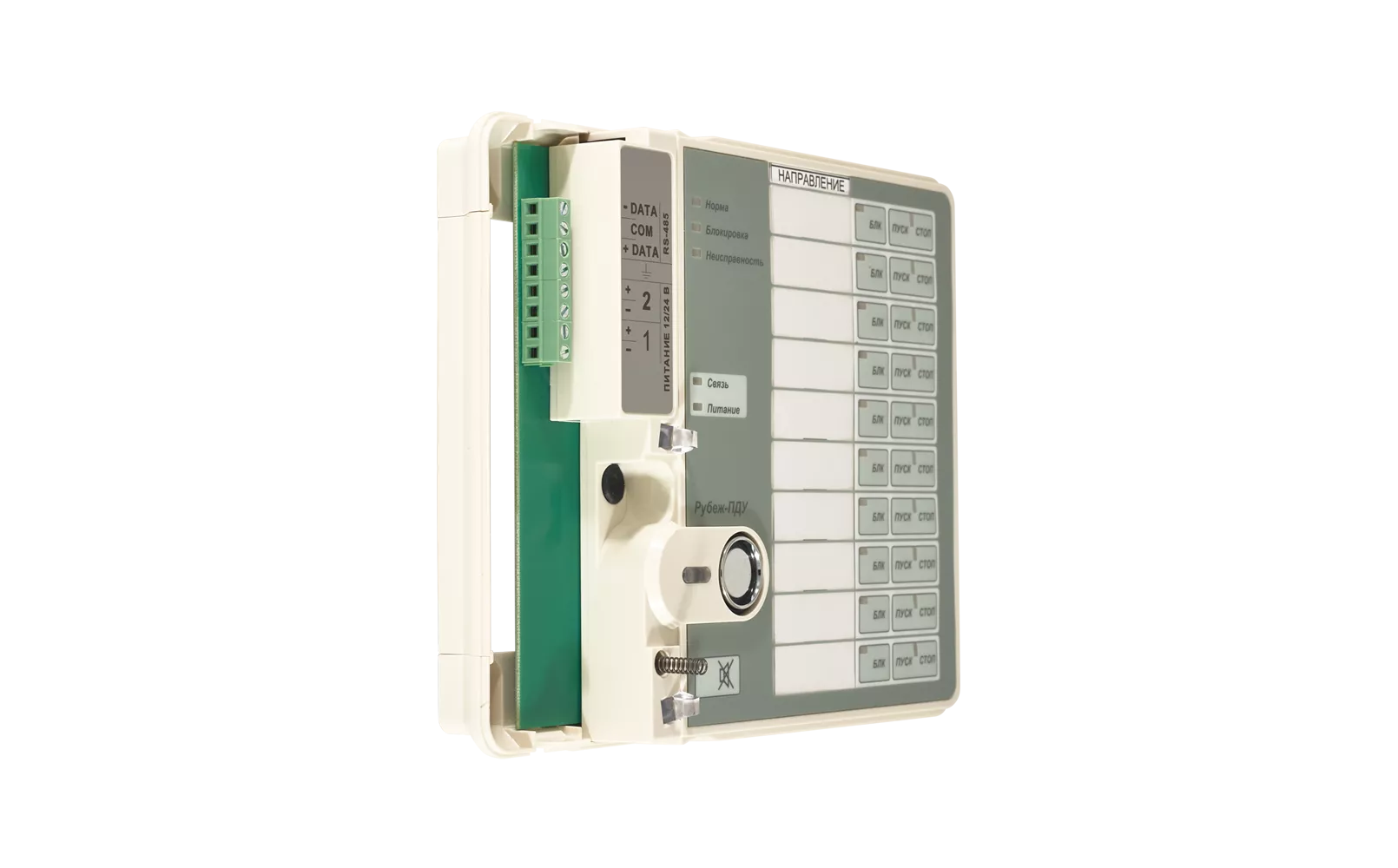

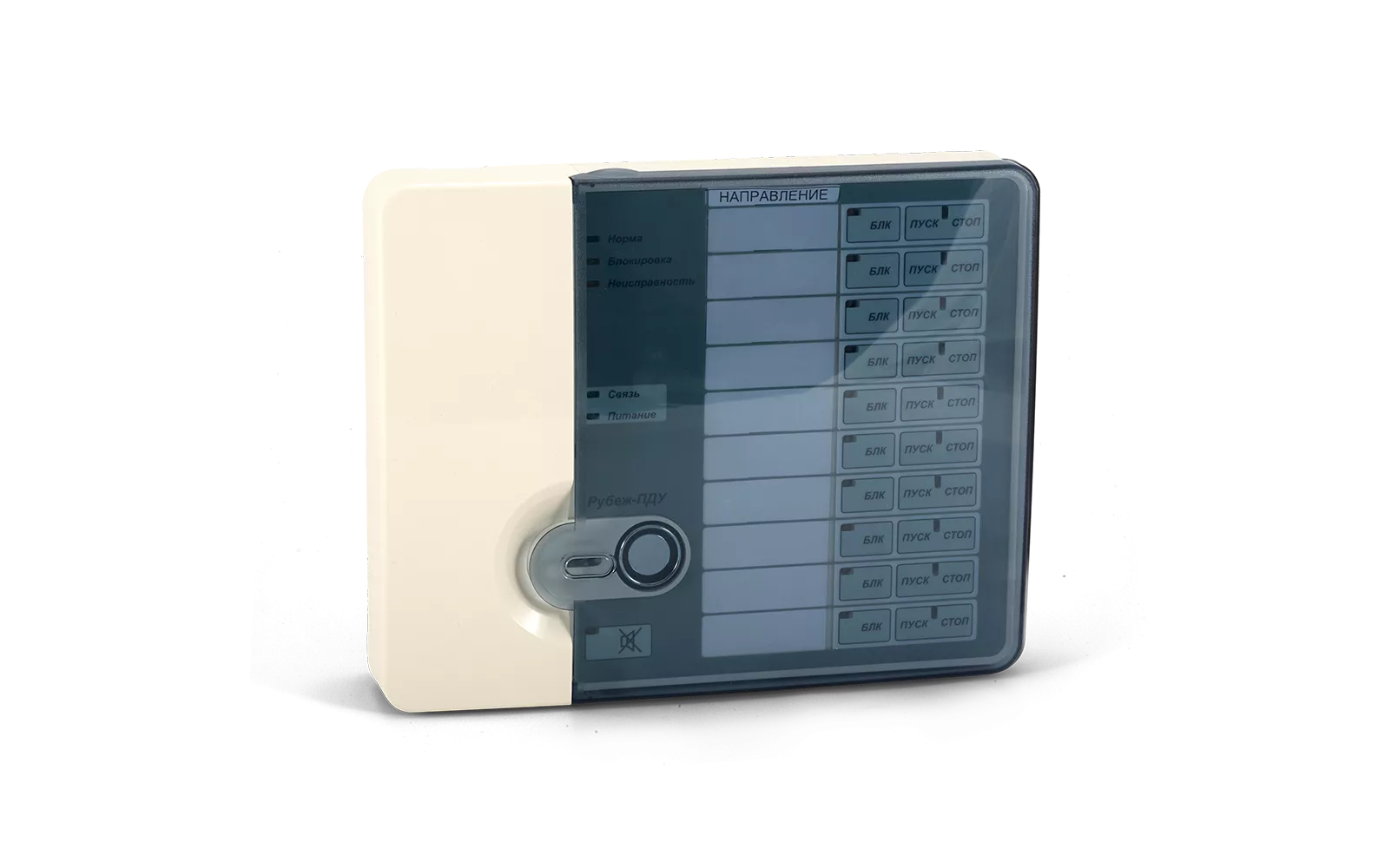

На лицевой панели пульта расположены органы управления и индикации. Каждому направлению исполнительных устройств соответствует отдельная группа кнопок: «БЛК», «ПУСК» и «СТОП». Нажатие кнопок сопровождается звуковыми сигналами, подтверждающими корректность выполнения операций. Дополнительно предусмотрены обобщённые индикаторы, отображающие состояния «Норма», «Блокировка», «Неисправность», «Связь» и «Питание».

Индикация состояния направлений и устройств реализована с использованием светодиодов различного цвета и режимов свечения. Это позволяет оператору быстро определить текущее состояние системы, наличие неисправностей, блокировок или потери связи. При возникновении аварийных ситуаций изменение состояния сопровождается звуковыми сигналами, что повышает информативность и оперативность реагирования.

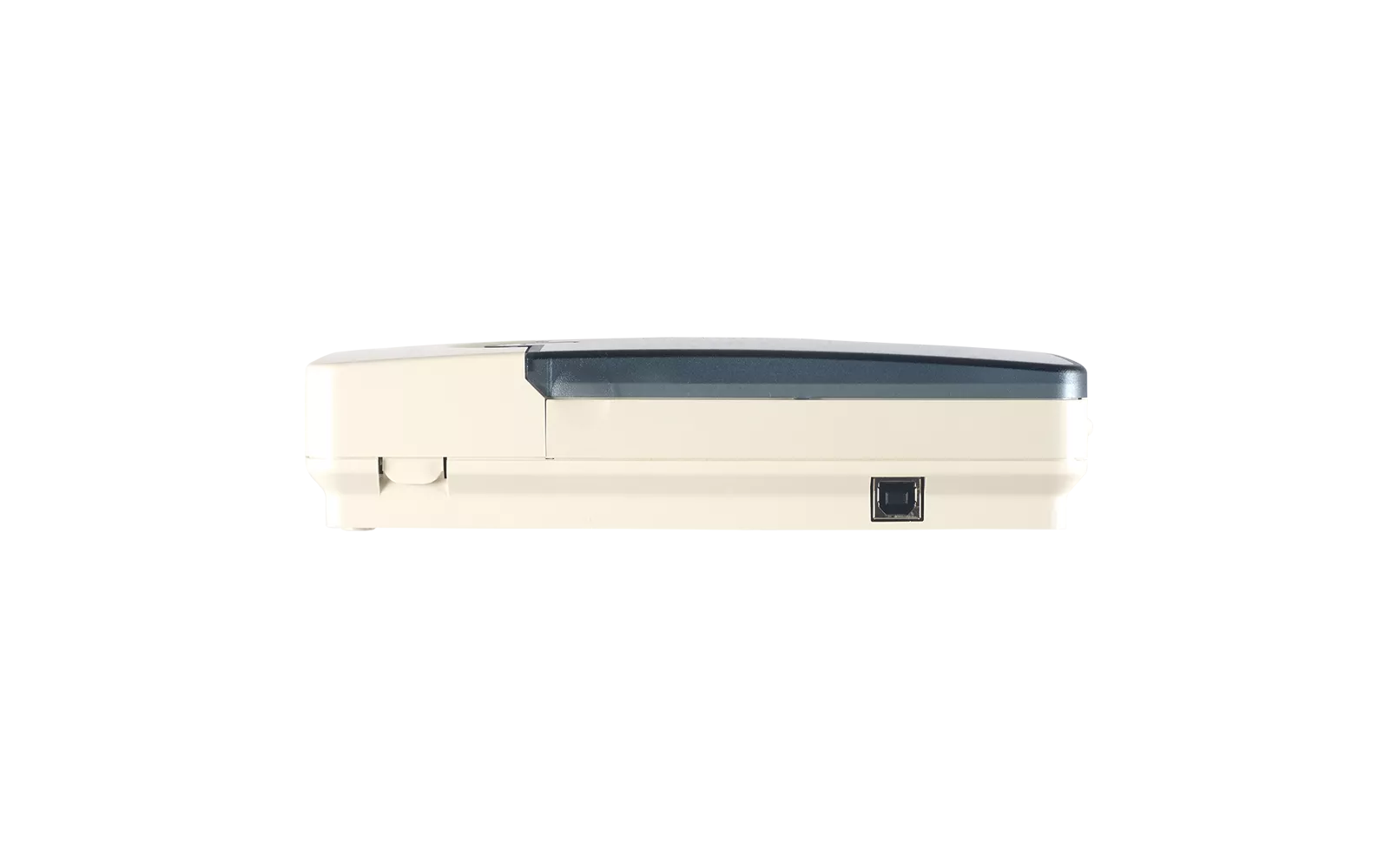

Для ограничения доступа к управлению в ПДУ предусмотрено использование электронных ключей iButton. С их помощью осуществляется блокировка и разблокировка клавиатуры, что исключает несанкционированное управление исполнительными устройствами. Количество регистрируемых ключей ограничено, а их настройка выполняется с помощью программного обеспечения FireSec через USB-интерфейс.

Связь пульта дистанционного управления с приборами системы осуществляется по интерфейсу RS-485. ПДУ может работать совместно с несколькими приборами и устройствами адресной системы «Рубеж» в составе единой сети. Максимальное количество ПДУ в системе ограничено, что учитывается при проектировании комплексных систем безопасности.

Питание пульта осуществляется от источника постоянного тока напряжением от 10 до 28 В. Предусмотрены два независимых ввода питания с контролем наличия напряжения на каждом из них. При нарушении питания формируется соответствующее извещение, отображаемое с помощью индикации и звукового сигнала.

Пульт дистанционного управления рассчитан на круглосуточную непрерывную эксплуатацию в закрытых помещениях. Устройство устойчиво к электромагнитным помехам, соответствует требованиям электро- и пожарной безопасности и не требует сложного технического обслуживания. Средний срок службы изделия составляет не менее 10 лет, что делает «Рубеж-ПДУ» надёжным элементом системы безопасности объектов различного назначения.
