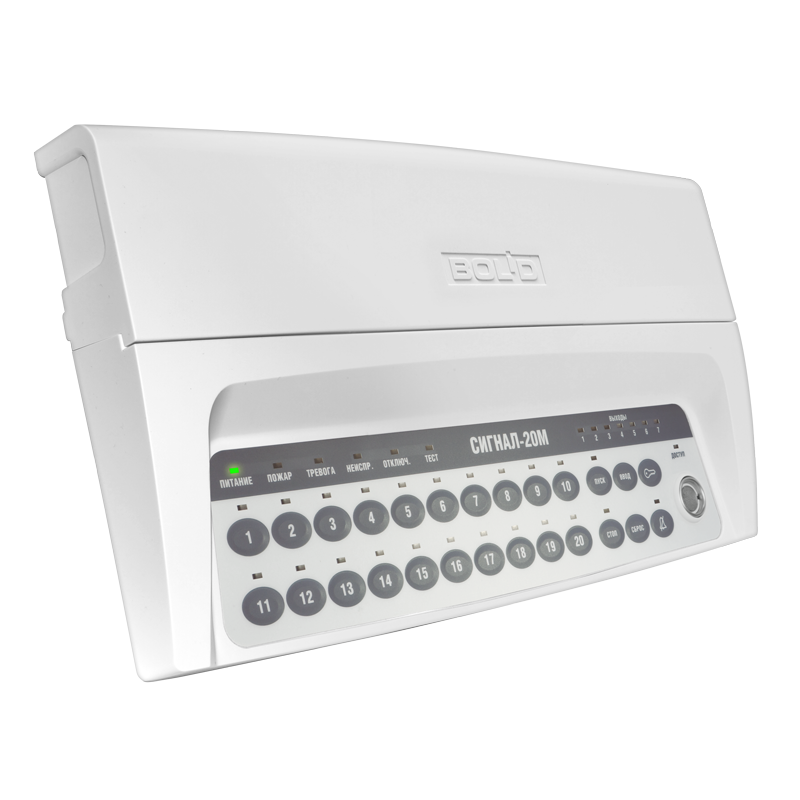

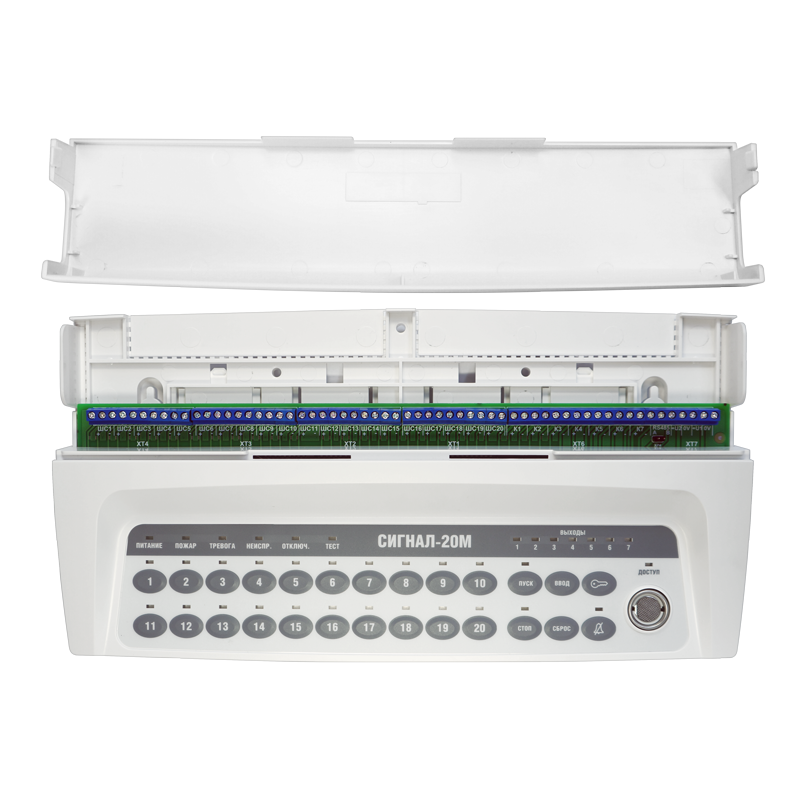

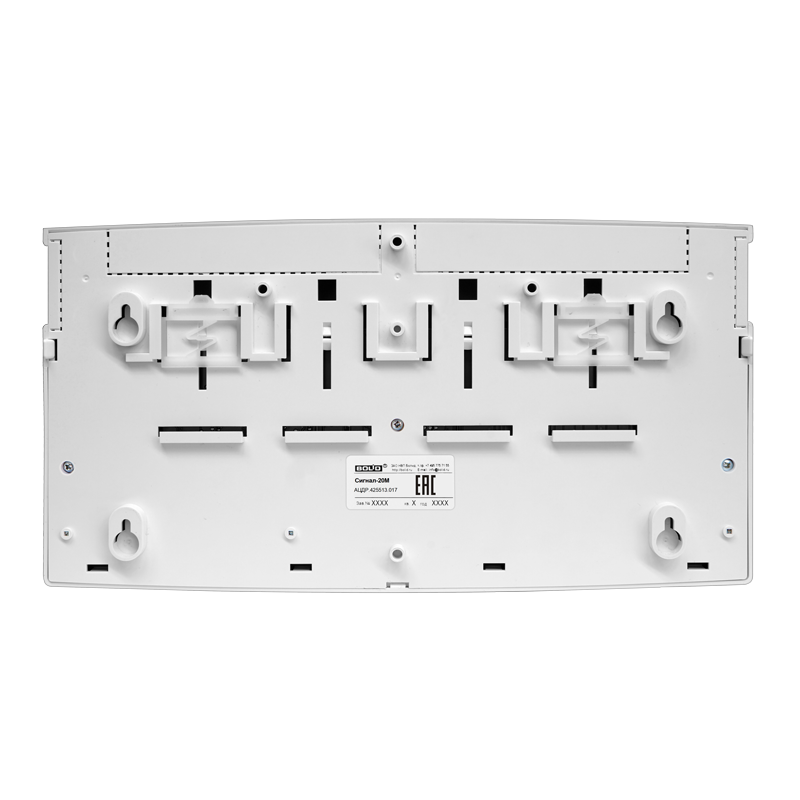

Прибор приёмно-контрольный НВП Болид Сигнал-20М

Прибор приемно-контрольный (ППК) НВП Болид Сигнал-20М – это современное, надежное и функциональное устройство, разработанное для организации комплексной охраны объектов различного назначения. Он осуществляет сбор и обработку информации, поступающей от охранных и пожарных извещателей, анализирует ее и, в случае обнаружения тревожных событий, формирует соответствующие сигналы. Эти сигналы немедленно передаются на пульт централизованного наблюдения (ПЦН), обеспечивая оперативное реагирование служб безопасности. Сигнал-20М позволяет осуществлять непрерывный, круглосуточный мониторинг состояния зон охраны, что является критически важным для предотвращения нештатных ситуаций, минимизации возможных убытков и обеспечения безопасности людей.

• Универсальность применения: Прибор подходит для широкого спектра объектов, включая офисные здания, торговые центры, складские комплексы, производственные предприятия и жилые дома.
• Простота интеграции: Легко интегрируется в существующие системы безопасности, построенные на базе оборудования Болид, благодаря поддержке стандартных протоколов обмена данными.
• Гибкость настроек: Обеспечивает гибкую настройку параметров каждого шлейфа, позволяя адаптировать систему под специфические требования конкретного объекта.

Сигнал-20М часто выбирают за его универсальность и адаптивность, а также за возможность масштабирования. Прибор можно с успехом применять как в небольших, локальных системах безопасности, так и в более крупных, разветвленных комплексах, благодаря возможности подключения до 20 охранных шлейфов. Гибкость настроек позволяет точно адаптировать устройство под уникальные требования конкретного объекта – от небольшого магазина до крупного промышленного предприятия. Важным преимуществом является полная интеграция в единую систему охраны на базе оборудования Болид, что значительно упрощает управление, мониторинг и расширяет функциональные возможности всей системы.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение питания постоянного тока, В		10,2 … 28,0
Ток потребления, mА, не более* * - без учета тока потребления оповещателей	в дежурном режиме	400
	в режиме "Пожар"	650
Количество входов питания		2
Время технической готовности прибора к работе, c		5
Количество входов подключения шлейфов сигнализации		20
Напряжение на клеммах ненагруженного входа, В		26,5 … 27,5
Ограничение тока короткого замыкания ШС, не более, mА		26,5
Сопротивление оконечного резистора шлейфа, кОм		4,7±5 %
Макс. ток потребления всех извещателей в дежурном режиме, mА	для входов типа 1 (Пожарный дымовой)	3,0
	для входов типа 2 (Пожарный комбинированный)	1,2
Максимальное допустимое сопротивление чувствительного элемента линейного теплового извещателя (термокабеля), кОм		1,5
Характеристики линии ШС:	макс. сопротивление проводов (без учета оконеч. резистора), Ом	100
	сопротивление изоляции проводов, не менее, MОм	50
Время сброса напряжения питания ШС, с		3,0
Количество выходов:	без контроля, "сухой контакт" (130 В перем. / 170В пост., 0,1 А)	3
	с контролем (10,2 … 28,0 В, 2,5 А)	4
Номинальный ток нагрузки контролируемого выхода, mА		5 … 2500
Сопротивление оконечного резистора выхода, кОм		4,7±5 %
Напряжение (отрицательное) на выключенном выходе, при подключенном оконечном резисторе, mВ		-1100 … - 2200
Ток контроля исправности линий выхода (обратный), не более, mА		-1,5
Степень защиты оболочки по ГОСТ 14254-2015		IP40
Устойчивость к механическим воздействиям по ОСТ 25 1099-83		категория размещения 3
Вибрационные нагрузки:	диапазон частот, Гц	1 … 35
	максимальное ускорение, g	0,5
Климатическое исполнение по ОСТ 25 1099-83		О3
Диапазон рабочих температур, °С		–30 … +55
Относительная влажность воздуха, % (при + 25 °С)		98
Масса прибора, кг		0,5
Габаритные размеры прибора, мм		332х177х42
Средняя наработка прибора на отказ в дежурном режиме работы, ч		не менее 80000
Вероятность безотказной работы		0,98758
Средний срок службы прибора, лет		10

Широкий диапазон рабочих температур: Гарантирует стабильную работу прибора в различных климатических условиях.

Комплектация	Описание
Прибор Сигнал-20М	Основной компонент системы, обеспечивающий сбор, обработку и передачу информации от извещателей.
Паспорт	Официальный документ, содержащий информацию о технических характеристиках прибора, правилах его эксплуатации и гарантийных обязательствах производителя.
Руководство	Подробная инструкция по установке, настройке, программированию и использованию прибора, содержащая рекомендации по проектированию системы безопасности и устранению возможных неисправностей.
Комплект крепежа	Набор необходимых крепежных элементов для надежной фиксации прибора на стене или другой подходящей поверхности.

Эксперты в области безопасности отмечают, что Сигнал-20М отличается высокой устойчивостью к перепадам напряжения в сети электропитания, а также к колебаниям температуры окружающей среды, что делает его особенно привлекательным для использования в сложных климатических условиях России.
