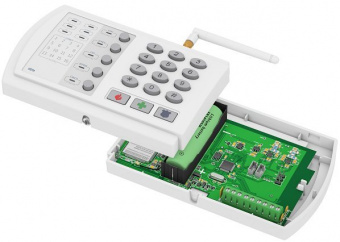

Прибор охранно-пожарный Ритм «Контакт GSM-14К»

Охранно-пожарная панель «Контакт GSM-14К» предназначена для работы в качестве приёмо-контрольного прибора в составе радиоканальной системы «Контакт». Устройство принимает сигналы от беспроводных извещателей, радиобрелоков, радиоклавиатур и радиомодулей производства НПО «Ритм».

Панель формирует тревожные, пожарные и сервисные события и передаёт их на станцию мониторинга, а также на частные телефоны пользователей по сети GSM.

Радиоканальная система 433 МГц

Прибор работает в диапазоне 433,075–434,775 МГц и поддерживает 7 радиоканалов. В радиосистеме может быть зарегистрировано до 32 радиоканальных извещателей, до 32 радиобрелоков, до 3 радиоклавиатур и до 16 радиомодулей.

Поддерживается до 8 независимых разделов охраны, что позволяет логически разделять объект на зоны с индивидуальными параметрами защиты.

Каналы связи GSM

Передача данных осуществляется по следующим каналам:

• GPRS (онлайн-режим);
• GSM CSD;
• SMS собственнику;
• SMS в формате Contact ID.

Панель оснащена двумя слотами для SIM-карт (SIM1 и SIM2), что повышает надёжность связи за счёт резервирования операторов.

Управление системой

Постановка и снятие с охраны может осуществляться:

• со встроенной клавиатуры;
• с радиобрелоков;
• с радиоклавиатур;
• дистанционно через мониторинговое ПО GEO.RITM.

Поддерживается удалённая настройка по каналам GPRS и CSD.

Исполнительные выходы

Панель оснащена двумя выходами с открытыми коллекторами (OK1, OK2) и выходом SIREN для подключения сирены. Максимальный суммарный ток нагрузки OK1 и OK2 составляет 150 мА.

Питание и резервирование

Основное питание — 12 В, резервное — аккумулятор 3,7 В (формат 18650, входит в комплект). Поддерживается контроль наличия основного питания и контроль разряда/отсутствия АКБ.

Максимальное потребление при передаче данных и зарядке АКБ — до 1000 мА, в дежурном режиме — до 300 мА.

Гибкая логика оповещения и сценарии реагирования

«Контакт GSM-14К» позволяет выстроить понятную логику реагирования под конкретный объект: при тревоге система может формировать разные типы сообщений в зависимости от раздела охраны, источника события и режима работы. Это удобно, когда на объекте есть несколько зон (например, торговый зал, склад, кабинет руководителя), и для каждой нужны свои правила постановки и уведомлений. При необходимости можно организовать приоритетную передачу тревог на ПЦН и параллельное информирование ответственных лиц на частные номера в виде SMS.

Радиоканальная архитектура позволяет быстро расширять систему без штробления и прокладки кабеля: новые датчики, брелоки и радиоклавиатуры добавляются в конфигурацию по мере необходимости. Это особенно актуально при переездах, ремонте, изменении планировки, а также при поэтапном внедрении охраны, когда сначала закрывают базовые риски, а затем усиливают защиту периметра, входных групп или отдельных помещений.

Контроль связи и устойчивость работы

Панель обеспечивает контроль состояния GSM-сети и передачу событий при изменениях: регистрации в сети, наличии/отсутствии GPRS-сессии и накоплении непереданных сообщений. Использование двух SIM-карт помогает повысить устойчивость связи: при проблемах с оператором или покрытием можно заранее настроить резервирование и тем самым снизить риск потери канала передачи тревожных сообщений.

Индикация и контроль

Световые индикаторы отображают состояние разделов, питание, наличие GPRS-сессии, регистрацию в сети GSM и наличие непереданных событий. Встроенный журнал хранит до 8192 записей.

Надёжность и эксплуатация

Диапазон рабочих температур составляет от −30 до +50 °C (без учёта АКБ) и от 0 до +45 °C с установленным аккумулятором. Прибор рассчитан на круглосуточную работу в помещении.

Технические характеристики

Комплектация

• Панель «Контакт GSM-14К»
• Аккумулятор 18650 3,7 В 2600 мА·ч
• Блок питания 12 В
• Антенна GSM (SMA)
• Джампер
• Паспорт
• Упаковка
