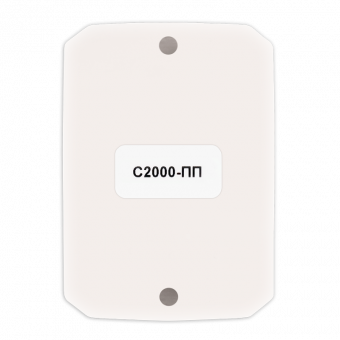

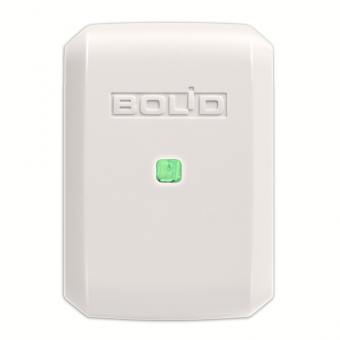

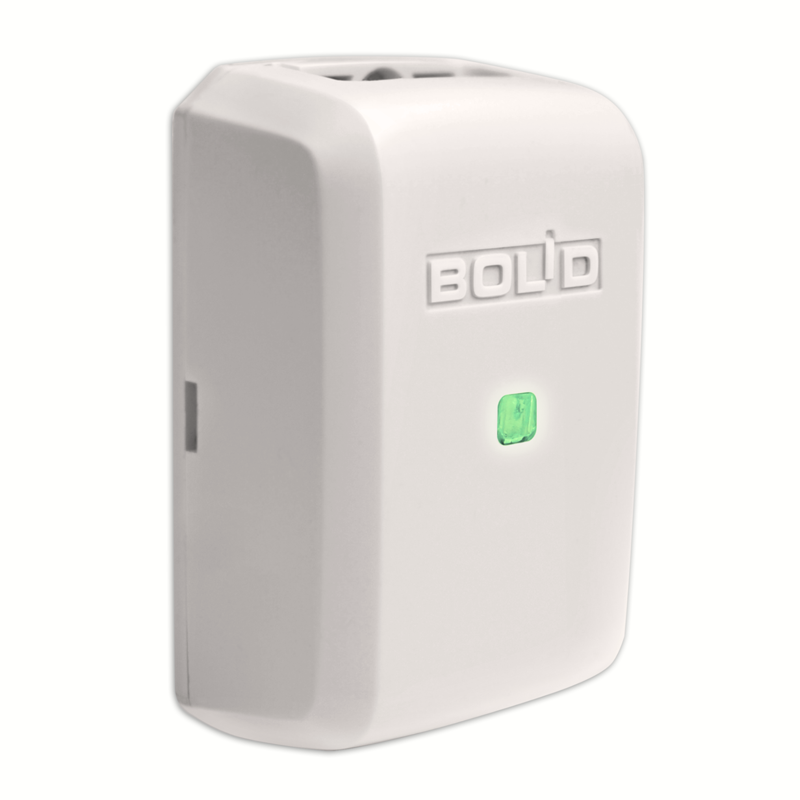

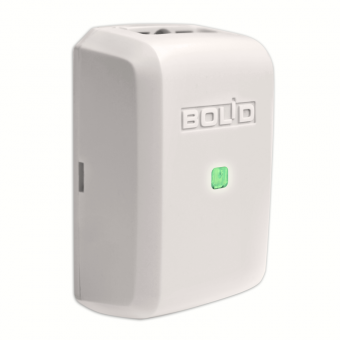

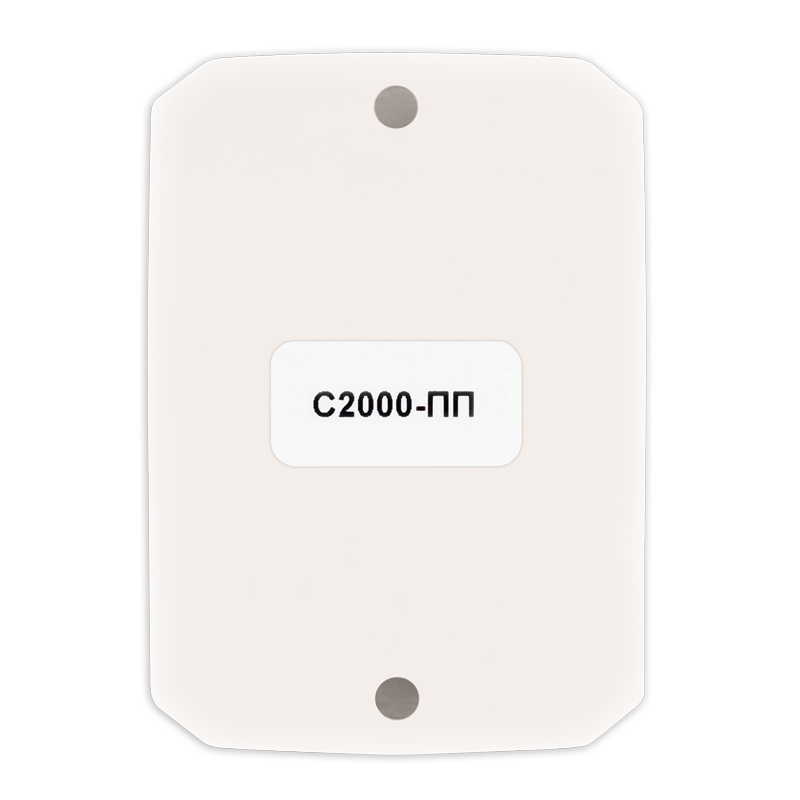

Преобразователь протокола С2000-ПП

Преобразователь протокола С2000‑ПП представляет собой компактное устройство, позволяющее интегрировать охранно‑пожарные системы Орион с оборудованием сторонних производителей. Он выступает связующим звеном между собственным протоколом приборов и стандартом Modbus‑RTU, обеспечивая передачу тревожных и служебных событий на внешние контроллеры и пульты централизованного наблюдения. Устройство нашло широкое применение на объектах различного масштаба — от небольших офисов до крупных промышленных комплексов.

Основные особенности:

●Передача информации об изменении состояний зон, реле и разделов автономной системы Орион на оборудование сторонних производителей.
●Интеграция показаний температуры, влажности, напряжения, тока и количества импульсов в единый протокол обмена.
●Приём команд от внешних систем для управления логикой зон и реле.
●Передача событий на радиоканальные передатчики для централизованного контроля.
●Поддержка множественного адресного доступа, позволяющая масштабировать сеть без изменения топологии.
●Работа с интерфейсом RS‑485, что обеспечивает гибкость при проектировании коммуникационной линии.

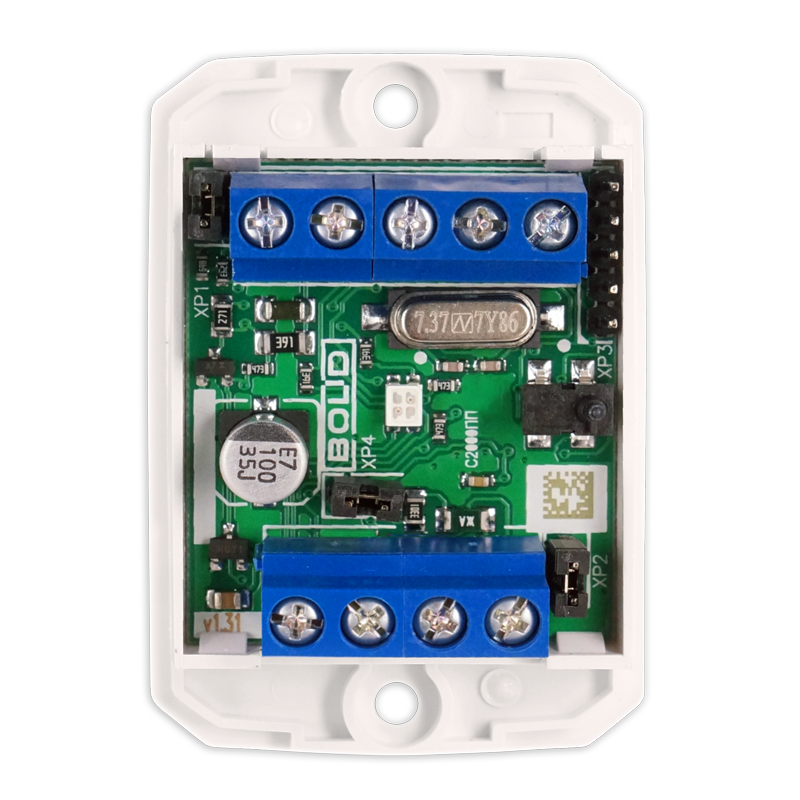

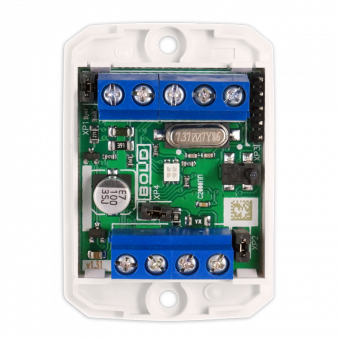

Компактные габариты и продуманное расположение клемм делают монтаж максимально удобным, позволяя устанавливать преобразователь в щитах и распределительных коробках без дополнительного оборудования.

1.Передача сигналов осуществляется по протоколу Modbus‑RTU, обеспечивая совместимость с большинством контроллеров автоматизации.
2.Поддержка нескольких адресов позволяет подключать несколько устройств в одной сети.
3.Возможность интеграции с радиоканальными передатчиками для оповещения ПЦН.
4.Простая настройка логики зон и реле без сложного программного обеспечения.
5.Журнал событий фиксирует до 24 563 записей, облегчая анализ работы системы.

Профессионалы отмечают, что использование С2000‑ПП существенно ускоряет внедрение проектов и упрощает управление гетерогенными системами. Высокая плотность сигнализации и продуманная схема подключения снижают вероятность ошибок при монтаже и эксплуатации.

Комплектация:

•Преобразователь С2000‑ПП с выводами для подключения интерфейсов.
•Монтажная колодка с винтовыми клеммами.
•Паспорт изделия и краткое руководство по настройке.
•Элементы крепления и маркировки для удобного монтажа.
•Защитная упаковка для транспортировки.

Устройство рассчитано на долгосрочную эксплуатацию и отличается стабильностью работы даже при перепадах температуры и условиях технических помещений.

Технические параметры:

Параметры интерфейса	RS-485 "Орион"	"Modbus/TD" Шлюз Modbus	RS-202TD
тип интерфейса	RS-485	RS-485	RS-485
тип протокола	"Орион"	Modbus-RTU	Contact ID
скорость передачи	9600 бит/с	1200, 2400, 9600, 19200, 38400 бит/с	9600 бит/с
количество стоповых бит	1	2 - без контроля четности	1
		1 - с контролем четности
контроль четности	нет	нет, четность, нечетность	нет
максимальная длина пакета	75 байт	256 байт	14 байт

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
База данных	количество реле	до 255
	количество зон	до 512
	количество разделов	до 64
	количество идентификаторов пользователей	до 64
	количество событий (размер кольцевого буфера событий)	256
Питание прибора		от внешнего источника постоянного тока
Напряжение питания		10,2...15,0 В
Ток потребления при напряжении питания 12 VDC		не более 30 мА
Программирование прибора	Параметры протокола интерфейса RS-485	программа "RS485Setting.exe"
	Параметры протокола интерфейса Modbus	программа "UProg.exe"
	Параметры Базы данных	программа "UProg.exe"
Время технической готовности		не более 3 с
Рабочий диапазон температур		от минус 30 до +50 °C
Степень защиты корпуса		IР41
Габаритные размеры		55x36x22 мм
Масса		50 г
Срок службы		не менее 10 лет
Тип подключения к прибору		клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм
Способ монтажа		настенный навесной

Таблица отражает ключевые эксплуатационные показатели и помогает проектировщикам быстро оценить соответствие требованиям конкретного объекта.

Эксперты рекомендуют размещать устройство вблизи централизованного щита, минимизируя длину линий RS‑485 и удаляя потенциальные источники помех. Использование нескольких преобразователей с разными адресами позволяет расширять систему без снижения качества передачи данных.

В итоге С2000‑ПП обеспечивает надёжный обмен информацией между адресными охранно‑пожарными системами и внешними контроллерами, облегчая интеграцию и упрощая мониторинг. Устройство востребовано как на небольших объектах, так и в крупных комплексах с разветвлённой сетью сигнализации, обеспечивая прозрачную и удобную передачу событий и управляющих команд.
