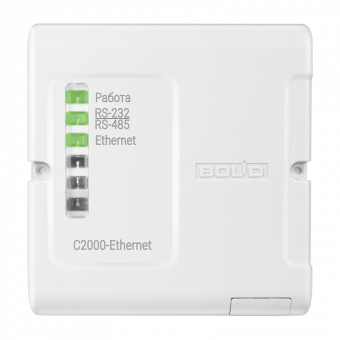

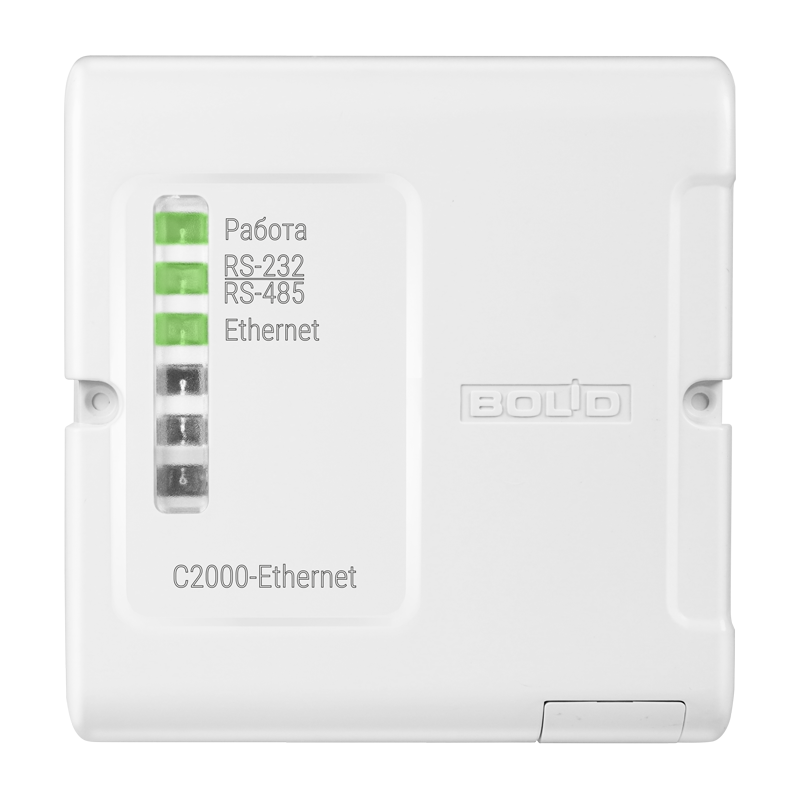

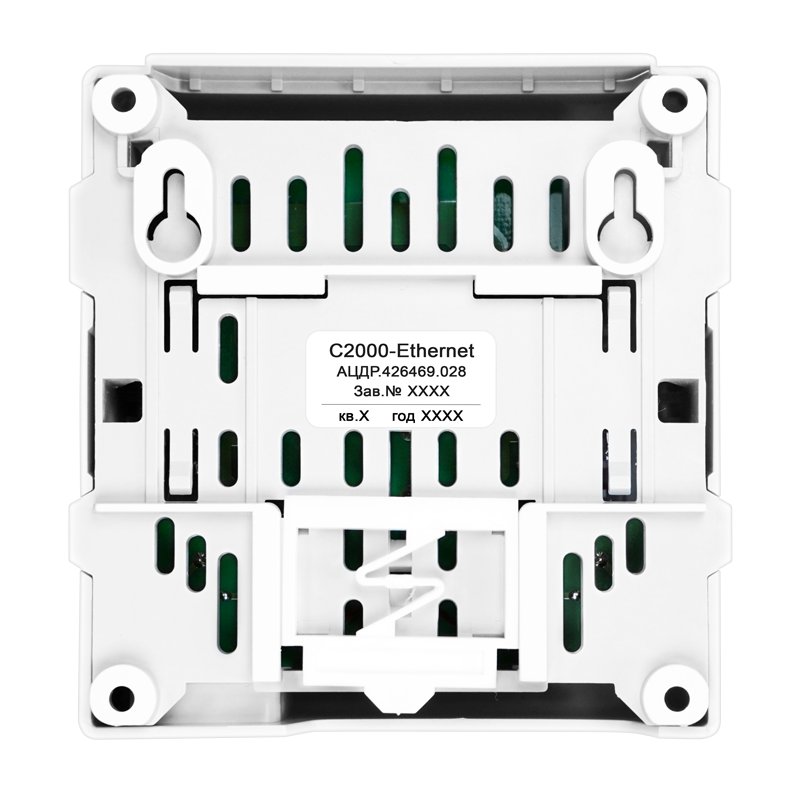

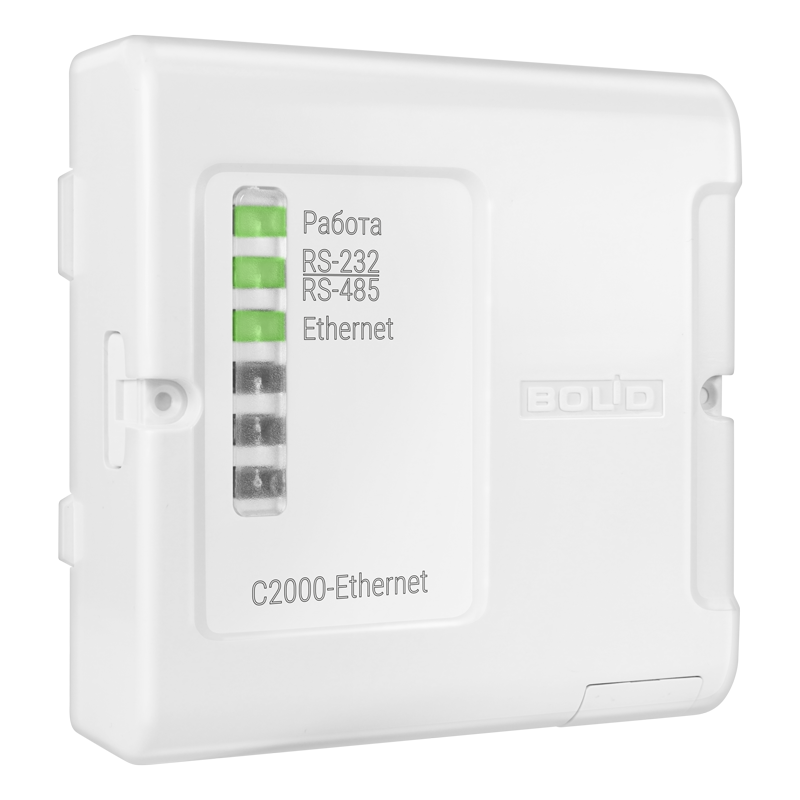

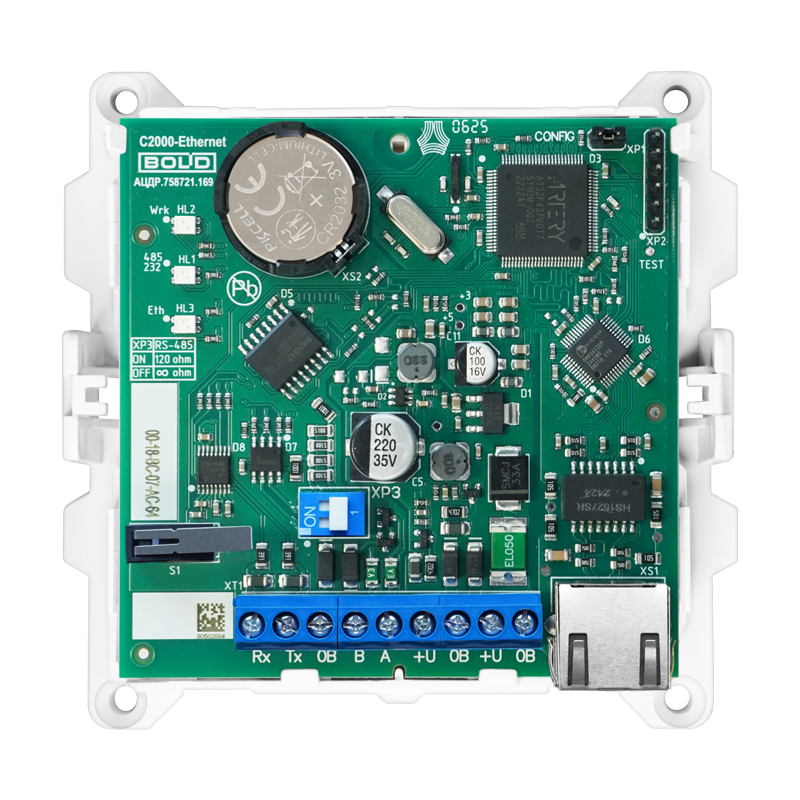

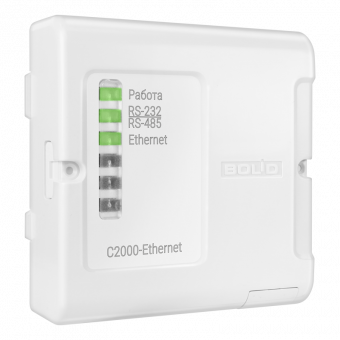

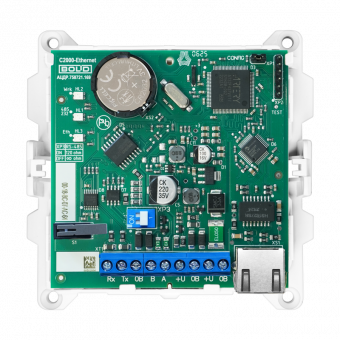

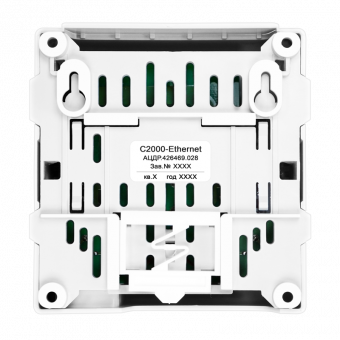

Преобразователь интерфейсов НВП Болид С2000-Ethernet

С2000-Ethernet от НВП "Болид" разработан для организации связи между устройствами, использующими интерфейс RS-485, и локальной сетью Ethernet. Представьте ситуацию: у вас есть система, построенная на базе оборудования "Болид", но вам необходимо интегрировать ее в существующую IT-инфраструктуру предприятия. Данное устройство обеспечивает прозрачную передачу данных, позволяя контролировать и управлять системой с любого компьютера в сети, имеющего соответствующее программное обеспечение. Решение часто применяется для создания централизованных систем мониторинга и управления инженерными сетями зданий, системами безопасности и другими распределенными системами.

Ключевые особенности и характеристики:

• Прозрачная передача данных: С2000-Ethernet позволяет передавать данные между устройствами RS-485 и Ethernet без изменения протокола обмена. Это упрощает интеграцию с существующими системами и программным обеспечением, снижая необходимость в сложной настройке и перепрограммировании.
• Удаленное конфигурирование: Настройка параметров устройства и подключенных устройств RS-485 может выполняться удаленно через сеть Ethernet. Данное свойство сокращает время на обслуживание системы и позволяет оперативно реагировать на изменения в конфигурации оборудования.
• Поддержка различных протоколов: С2000-Ethernet поддерживает TCP/IP и UDP протоколы, обеспечивая гибкость в выборе способа передачи данных. Вы можете выбрать протокол, который лучше всего подходит для ваших конкретных задач и требований к скорости и надежности передачи данных.
• Защита от несанкционированного доступа: Встроенные механизмы защиты позволяют ограничить доступ к устройству и предотвратить несанкционированное изменение настроек. Механизмы защиты важны для предотвращения несанкционированного доступа к системе и предотвращения потенциальных угроз безопасности.

Помимо простого соединения двух сред, С2000-Ethernet предоставляет возможности удаленного конфигурирования, диагностики и обновления прошивки подключенных устройств. Это значительно упрощает обслуживание системы и снижает затраты на выезд специалистов на объект. Благодаря своей гибкости и простоте использования, этот преобразователь интерфейсов стал важным элементом в создании современных, масштабируемых и эффективных систем управления и мониторинга.

Комплектация:

1. Преобразователь интерфейсов С2000-Ethernet – основное устройство, обеспечивающее связь между сетями RS-485 и Ethernet.
2. Руководство по эксплуатации – содержит подробное описание принципов работы, настроек и особенностей обслуживания устройства.
3. Паспорт – необходим для идентификации устройства и содержит информацию о его технических характеристиках, а также гарантийные обязательства производителя.

НВП "Болид" известен своими строгими стандартами качества, и С2000-Ethernet не является исключением. При производстве используются только проверенные компоненты и современные технологии. Продукция соответствует российским и международным стандартам.

Технические характеристики

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
		v2.XX	v3.XX
Параметры работы по локальной сети	скорость передачи	10 Мбит/с	10/100 Мбит/с
	используемые протоколы	UDP, ICMP (ping), ARP	UDP, ICMP, ARP, DNS, DHCP-клиент
	поддерживаемые способы адресации IP-пакетов	прием/передача единичных пакетов прием широковещательных пакетов
	максимальное количество аналогичных устройств (IP-адресов), на которые осуществляется ретрансляция данных по Ethernet-каналу от одного "C2000-Ethernet"	8	15
Параметры работы интерфейсов RS-485/RS-232	скорость передачи данных	для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с	для работы с приборами "Орион" – 9600 бит/с для работы с пультом "С2000М" – 9600, 19200, 38400, 57600, 115200 бит/с для сторонних протоколов – 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с
	режим	полудуплекс
	параметры работы в RS	8 бит данных и 1 стоповый 8 бит данных и 2 стоповых	8 бит данных, 1 стоповый 8 бит данных, 1 стоповый, чёт 8 бит данных, 1 стоповый, нечет 8 бит данных, 2 стоповый 8 бит данных, 2 стоповый, чёт 8 бит данных, 2 стоповый, нечет 9 бит данных, 1 стоповый 9 бит данных, 2 стоповый
	максимальная длина пакета	264 байта	511 байт
	длина линии связи RS-485	не более 1500 м
	длина линии связи RS-232	не более 20 м
Напряжение питания		12 ÷ 24 В постоянного тока
Потребляемый ток		не более 90 мА - при напряжении питания 12 В не более 50 мА - при напряжении питания 24 В
Готовность к работе после включения питания		не более 3 с	не более 10 с
Рабочий диапазон температур		от минус 30 до +50 °C
Степень защиты корпуса		IР20	IР30
Габаритные размеры		102×107×39 мм
Вес прибора		не более 0,2 кг
Программирование прибора		программой UPROG по Ethernet или RS-232	программой UPROG по Ethernet или RS-485
Подключение к ПК		через интерфейс RS-232, Ethernet-кабель (витая пара), через интерфейс RS-485 с помощью преобразователя интерфейса
Подключение к прибору		RS-485/232 - клеммная колодка под винт, провод от 0,3 до 2 мм² сечением Локальная сеть – разъем 8P8C (RJ-45), витая пара (UTP Cat. 5)

Опыт показывает, что использование преобразователей интерфейсов, таких как С2000-Ethernet, позволяет снизить затраты на обслуживание систем автоматизации на 15-20% за счет возможности удаленной диагностики и управления. Независимые исследования подтверждают, что стоимость владения системой автоматизации снижается благодаря возможности удаленного мониторинга и управления.
