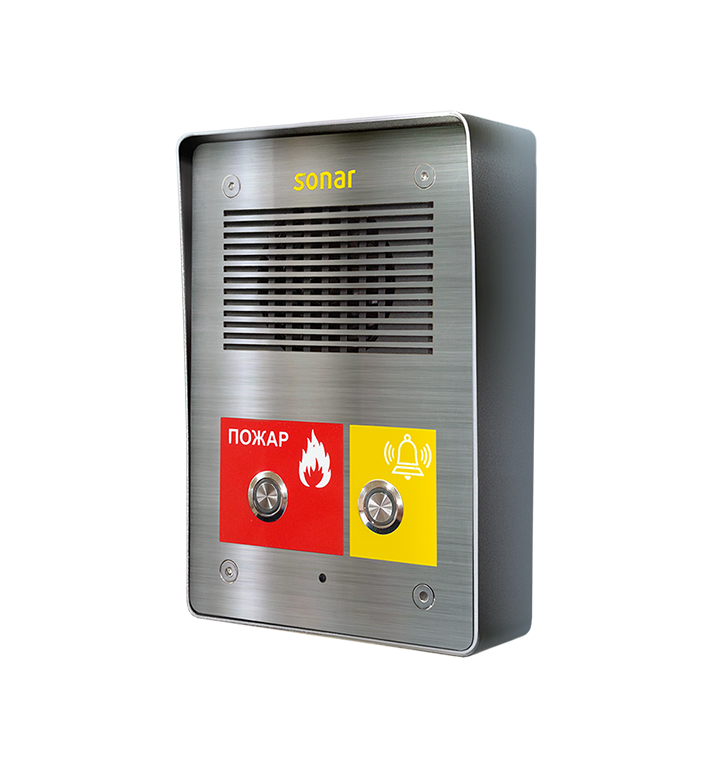

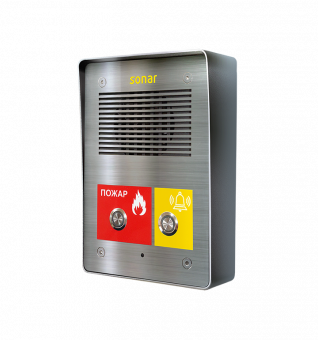

Подстанция (Сетевая вызывная панель интеркома) Рубеж Sonar SNA-8521C

Вызывная панель Sonar SNA-8521C предназначена для работы в составе IP-системы обратной связи SONAR и является частью систем оповещения и управления эвакуацией (СОУЭ) 4-го и 5-го типов в соответствии с требованиями СП 3.13130.2009. Устройство используется для организации экстренной голосовой связи между пользователем и диспетчером на объектах с повышенными требованиями к безопасности.

Панель применяется в административных зданиях, торговых и бизнес-центрах, медицинских и образовательных учреждениях, на промышленных предприятиях, транспортных объектах и других сооружениях, где требуется надёжный канал двусторонней связи в составе системы безопасности.

Функциональные возможности

Sonar SNA-8521C обеспечивает приём и передачу речевых сообщений в режиме полного дуплекса, что позволяет вести одновременный диалог без задержек и прерываний. Панель оснащена встроенным микрофоном и громкоговорителем, обеспечивающими разборчивую передачу речи даже в условиях повышенного уровня шума.

Для вызова диспетчера предусмотрены две программируемые кнопки, назначение которых задаётся при конфигурации системы. Кнопки оснащены световой индикацией, отображающей текущее состояние панели и статус соединения с сервером.

Индикация и режимы работы

Световые индикаторы, встроенные в кнопки вызова, информируют пользователя о состоянии устройства:

• попеременное мигание индикаторов — отсутствие связи с сервером;

• непрерывное свечение — связь с сервером установлена;

• мигание одного индикатора — активность (вызов, разговор, вещание);

• одновременное частое мигание — широковещательная передача сигнала.


Подключение и питание

Питание вызывной панели осуществляется по кабелю UTP категории 5 от сетевого контроллера Sonar SNA-8521A либо распределителя Sonar SNA-8521G. Номинальное напряжение питания составляет 24 В постоянного тока.

Для подключения используется разъём RJ-45 («IN»). Разъём «OUT» конструктивно предусмотрен, но не используется. Максимальное количество панелей, подключаемых к одному контроллеру Sonar SNA-8521A, — до 16 устройств.

Адресация и настройка

Наз обеспечивается с помощью DIP-переключателей, расположенных на плате устройства. Адрес панели задаётся вручную и определяет её идентификацию в системе обратной связи. Настройка адресов выполняется согласно таблице, приведённой в руководстве по эксплуатации.

Конструкция и монтаж

Корпус панели изготовлен из нержавеющей стали, что обеспечивает высокую механическую прочность, износостойкость и эстетичный внешний вид. Устройство предусматривает несколько вариантов установки:

• накладной монтаж с использованием кожуха;

• встраиваемый монтаж с распорными лапками;

• монтаж с универсальными крепёжными пластинами.


Такое разнообразие вариантов установки позволяет использовать Sonar SNA-8521C на объектах с различными требованиями к архитектуре и дизайну помещений.

Условия эксплуатации и обслуживание

Панель рассчитана на эксплуатацию при температуре окружающей среды от 0 до +40 °C и относительной влажности воздуха до 93 %. Устройство предназначено для установки внутри помещений.

Техническое обслуживание сводится к периодическому визуальному осмотру, очистке корпуса от пыли без вскрытия, проверке индикации и работоспособности кнопок вызова. Средний срок службы изделия при соблюдении условий эксплуатации составляет не менее 10 лет.

Технические характеристики
