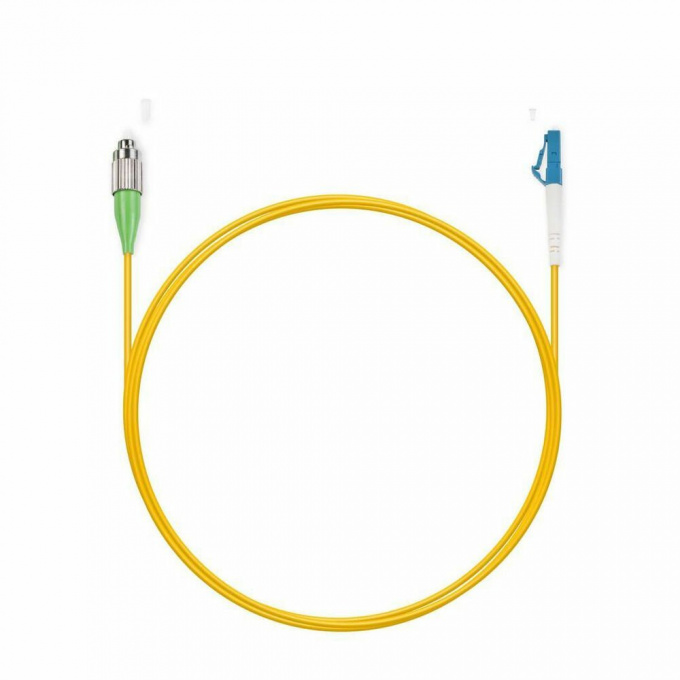

Патч-корд оптический Cabeus FOP(s)-9-FC/APC-LC/UPC-1,5m (8072c)

Оптический патч-корд Cabeus FOP(s)-9-FC/APC-LC/UPC-1,5m (8072c) представляет собой готовый соединительный кабель для коммутации компонентов одномодовой волоконно-оптической инфраструктуры. Модель предназначена для подключения активного оптического оборудования, соединения элементов оптических кроссов, распределительных панелей, телекоммуникационных шкафов и других устройств, использующих совместимые оптические интерфейсы. Наличие разных типов коннекторов на концах позволяет напрямую организовать соединение между портами FC/APC и LC/UPC без применения дополнительного переходного патч-корда.

В основе изделия используется одномодовое оптическое волокно SM 9/125 класса OS2. Такой тип волокна применяется при построении профессиональных телекоммуникационных сетей, структурированных кабельных систем, серверной инфраструктуры и других волоконно-оптических линий. Заводская оконцовка делает кабель полностью готовым к эксплуатации: коннекторы уже установлены на производстве, поэтому на объекте требуется только правильно проложить кабель и подключить его к совместимым портам.

Модель имеет исполнение Simplex. В кабеле используется одно оптическое волокно, предназначенное для организации одиночного канала передачи светового сигнала. Такая конструкция востребована при подключении специализированного сетевого и телекоммуникационного оборудования, а также в системах, где каждый канал организуется отдельным симплексным патч-кордом.

Коннекторы FC/APC и LC/UPC

На одном конце патч-корда установлен коннектор FC/APC, а на другом — LC/UPC. Разъем FC имеет резьбовую систему фиксации, которая обеспечивает устойчивое механическое соединение с совместимым оптическим портом. LC отличается компактными размерами и широко применяется в современных оптических модулях, кроссах, сетевом оборудовании и распределительных устройствах с высокой плотностью портов.

Особенностью этой модели является комбинированная полировка APC–UPC. Коннектор FC имеет угловую полировку APC, тогда как коннектор LC выполнен с полировкой UPC. Такое сочетание позволяет подключать оборудование с различающимися типами интерфейсов. При монтаже необходимо учитывать совместимость каждого конца кабеля: FC/APC следует подключать только к соответствующему APC-порту, а LC/UPC — к UPC-интерфейсу.

Основные особенности модели

• одномодовое оптическое волокно SM 9/125;
• класс волокна OS2;
• исполнение Simplex;
• одно оптическое волокно;
• коннекторы FC/APC–LC/UPC;
• комбинированная полировка APC–UPC;
• длина кабеля 1,5 метра;
• наружная оболочка LSZH;
• желтый цвет изоляции;
• готовая заводская оконцовка.

Длина патч-корда составляет 1,5 метра. Такой размер особенно удобен для коротких соединений внутри одного телекоммуникационного шкафа, серверной стойки, оптического кросса или между расположенными рядом устройствами. Небольшая длина позволяет избежать избыточного запаса кабеля, облегчает организацию коммутации и помогает поддерживать аккуратное расположение соединений в шкафу.

При прокладке необходимо избегать резких изгибов, сильного натяжения, скручивания и механического давления на кабель. Оптическое волокно рекомендуется размещать с плавным радиусом изгиба и аккуратно фиксировать в горизонтальных или вертикальных организаторах. Правильная прокладка помогает сохранить работоспособность волокна и облегчает дальнейшее обслуживание системы.

Оболочка LSZH и цветовая маркировка

Внешняя оболочка патч-корда изготовлена из материала LSZH (Low Smoke Zero Halogen). Такой тип оболочки широко применяется при внутренней прокладке кабельных систем. Материал отличается пониженным дымовыделением и отсутствием галогеносодержащих компонентов в выделяемых при горении газах, поэтому подходит для серверных, телекоммуникационных, административных и технических помещений.

Оболочка имеет желтый цвет. Такая цветовая маркировка облегчает визуальное распознавание одномодовых оптических линий среди других типов кабелей. Это особенно удобно в телекоммуникационных шкафах с высокой плотностью соединений, где требуется быстро найти конкретный патч-корд при диагностике, обслуживании или изменении конфигурации сети.

Монтаж и обслуживание

Перед подключением следует убедиться в чистоте коннекторов FC/APC и LC/UPC. Защитные колпачки рекомендуется снимать непосредственно перед установкой. Не следует касаться торцевых поверхностей коннекторов руками, так как загрязнение оптического интерфейса может ухудшить параметры соединения. При необходимости для очистки следует применять специализированные средства для оптических разъемов.

Cabeus FOP(s)-9-FC/APC-LC/UPC-1,5m (8072c) может использоваться для соединения активного оптического оборудования, оптических кроссов, распределительных устройств и других компонентов одномодовой инфраструктуры. Комбинация FC/APC и LC/UPC позволяет организовать готовый переход между оборудованием с разными типами коннекторов и различными вариантами полировки.

Сочетание одномодового волокна SM 9/125 OS2, конструкции Simplex, оболочки LSZH, коннекторов FC/APC–LC/UPC и небольшой длины 1,5 метра делает модель удобным решением для аккуратной профессиональной коммутации внутри телекоммуникационных шкафов и стоек.

Технические характеристики
