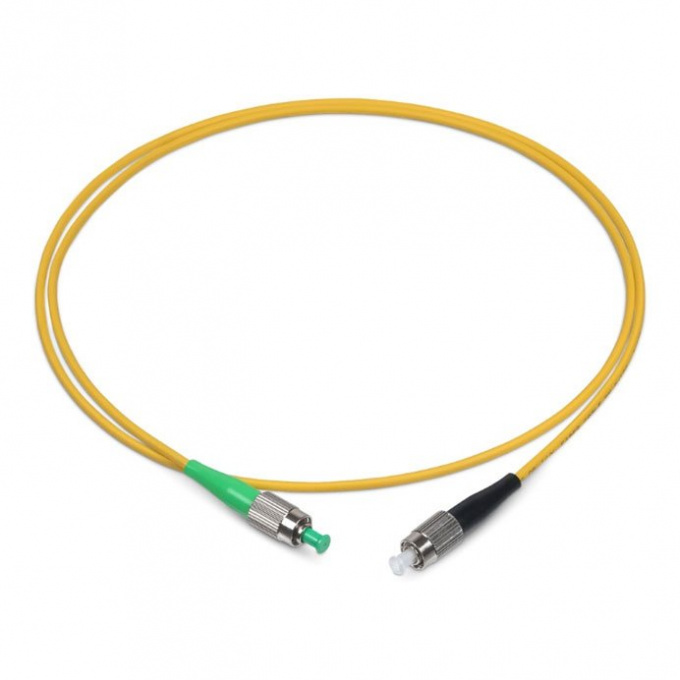

Патч-корд оптический Cabeus FOP(s)-9-FC/APC-FC/UPC-25m (8100c)

Cabeus FOP(s)-9-FC/APC-FC/UPC-25m (8100c) — одномодовый оптический патч-корд в исполнении Simplex, предназначенный для соединения компонентов с интерфейсами FC/APC и FC/UPC. Модель используется как готовый коммутационный элемент и не требует установки коннекторов на объекте.

Патч-корд изготовлен на основе волокна SM 9/125 OS2. Длина 25 метров позволяет применять его на протяженных внутренних маршрутах, например между удаленными телекоммуникационными шкафами, оптическими кроссами и распределительными узлами.

Одномодовое исполнение OS2

В качестве оптической среды используется волокно SM 9/125 OS2. Оно предназначено для одномодовой инфраструктуры и должно соответствовать характеристикам основной линии.

При комплектации объекта рекомендуется использовать коммутационные компоненты одного типа, чтобы система оставалась понятной при дальнейшем расширении и обслуживании.

Simplex — одно оптическое волокно

В названии модели присутствует обозначение FOP(s), соответствующее конструкции Simplex. Патч-корд содержит одно оптическое волокно.

Такое исполнение востребовано в системах, где каждый канал организуется отдельным кабелем, а также в одноволоконных решениях. Simplex-патч-корд легче идентифицировать и заменять отдельно от других линий.

Разъемы FC-FC

С обеих сторон установлены разъемы формата FC. Их отличительная черта — резьбовая фиксация, позволяющая надежно закрепить коннектор на ответном интерфейсе.

FC применяется в телекоммуникационном, измерительном и специализированном оптическом оборудовании, а также в различных кроссовых системах.

Разные варианты полировки

Несмотря на одинаковый форм-фактор разъемов, концы патч-корда различаются типом полировки. Один имеет исполнение FC/APC, второй — FC/UPC.

Это важная особенность модели. Кабель предназначен именно для перехода между соответствующими APC- и UPC-интерфейсами без промежуточного патч-корда.

FC/APC

Сторона FC/APC имеет угловую обработку торца и должна подключаться к соответствующему FC/APC-порту. При монтаже необходимо учитывать маркировку оборудования и не ориентироваться только на внешний вид металлического корпуса FC.

FC/UPC

Второй конец оснащен FC/UPC. Его необходимо соединять с ответным интерфейсом UPC. Использование правильной пары особенно важно при обслуживании сложных кроссовых узлов.

Длина 25 метров

Длина 25 м делает модель подходящей для длинных внутренних соединений. Кабель способен проходить через несколько кабельных организаторов и связывать оборудование, установленное на значительном расстоянии.

При расчете необходимой длины рекомендуется учитывать полный маршрут прокладки, включая все повороты, переходы между шкафами и технологический запас.

Диаметр 3,0 мм

Диаметр кабеля составляет 3,0 мм. Это позволяет удобно размещать патч-корд в стандартных кабельных организаторах и прокладывать его совместно с другими оптическими линиями.

При этом следует помнить, что волоконно-оптический шнур нельзя резко перегибать, пережимать или подвергать сильному растяжению.

Оболочка LSZH

Кабель выполнен в жёлтой оболочке LSZH. Low Smoke Zero Halogen обозначает малодымное безгалогенное исполнение материала.

Жёлтый цвет помогает отличать одномодовые линии внутри телекоммуникационного шкафа и упрощает визуальную идентификацию кабеля.

Температурный диапазон

Для серии заявлен рабочий диапазон от −20 до +50 °C. При эксплуатации необходимо соблюдать условия, предусмотренные для конкретного объекта и места прокладки.

Варианты использования

• соединение FC/APC с FC/UPC;
• подключение удаленного оборудования;
• оптические кроссовые соединения;
• одноволоконные линии Simplex;
• одномодовая инфраструктура OS2;
• протяженная коммутация внутри технических помещений.

Правильная прокладка

Кабель длиной 25 метров желательно укладывать по заранее подготовленному маршруту. Свободную часть следует размещать без плотных витков, не допуская пережатия и резкого изменения направления.

В местах прохождения через шкафы и организаторы необходимо исключить механическое воздействие на оптический шнур.

Работа с FC-коннекторами

Подключение выполняется путем аккуратного навинчивания металлической гайки FC на ответную часть. При демонтаже сначала следует освободить резьбовую фиксацию и только затем извлечь разъем.

Итоговые особенности

Cabeus FOP(s)-9-FC/APC-FC/UPC-25m представляет собой готовое решение для длинного одномодового Simplex-соединения. Комбинация FC/APC и FC/UPC позволяет соединять интерфейсы с разной полировкой, а длина 25 метров делает модель удобной для удаленных участков сетевой инфраструктуры.

Технические характеристики
