Патч-корд оптический Cabeus FOP(d)-9-SC/APC-SC/UPC-25m (8170c)

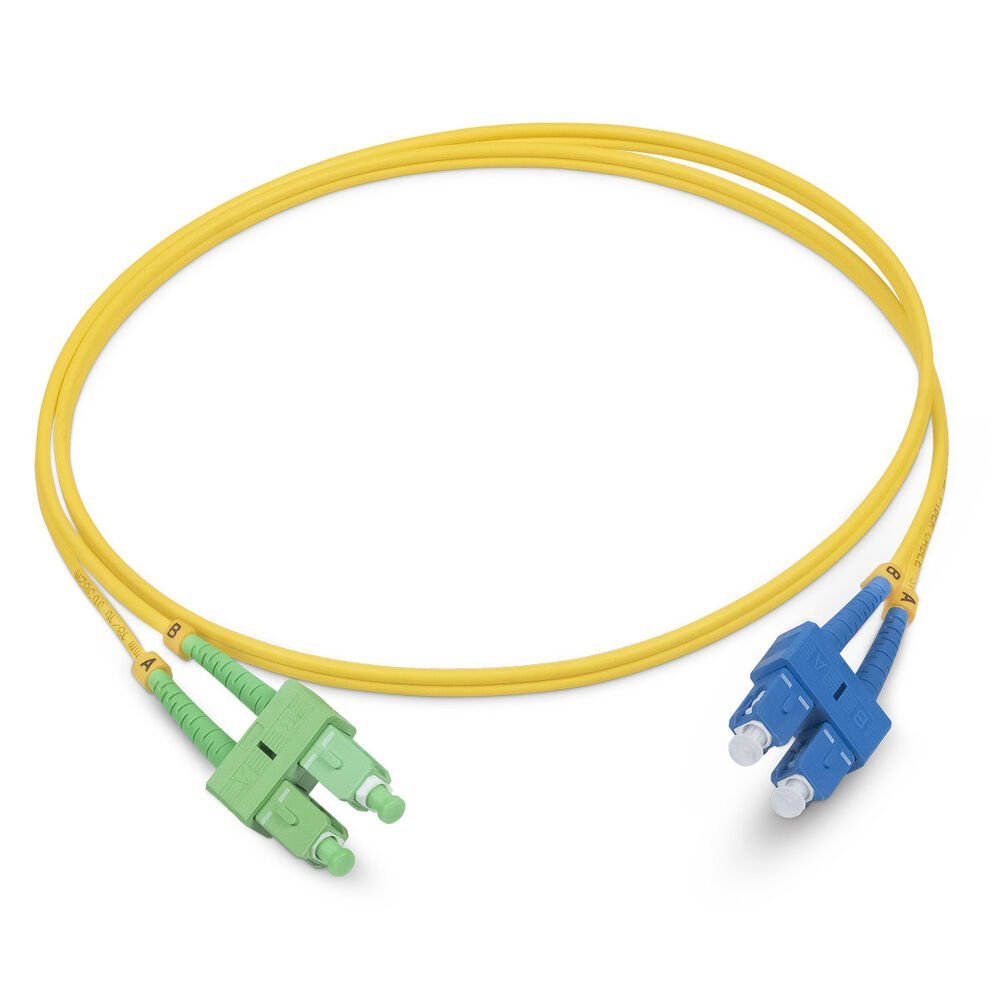

Cabeus FOP(d)-9-SC/APC-SC/UPC-25m (8170c) — готовый волоконно-оптический коммутационный шнур для использования в одномодовых кабельных системах. Модель выполнена на основе волокна SM 9/125 стандарта OS2, имеет конструкцию Duplex и оснащена коннекторами одного форм-фактора SC, но с различными вариантами полировки — SC/APC и SC/UPC. Такая конфигурация предназначена для непосредственного соединения двух соответствующих оптических интерфейсов без необходимости устанавливать дополнительный переходной патч-корд.

Длина изделия составляет 25 метров. Это делает модель подходящей для достаточно протяженных коммутационных маршрутов внутри серверных, аппаратных, кроссовых и других технических помещений. Кабель можно использовать между удаленными телекоммуникационными шкафами, оптическим кроссом и распределительным оборудованием либо между отдельными участками инфраструктуры, расположенными на значительном расстоянии друг от друга.

Одномодовое волокно SM 9/125 OS2

Основой патч-корда является одномодовое волокно SM 9/125 OS2. Обозначение 9/125 характеризует размеры сердцевины и оболочки оптического волокна, а OS2 указывает на класс одномодовой кабельной инфраструктуры.

При выборе патч-корда важно учитывать соответствие его волокна основной линии. Если на объекте используется одномодовая система OS2, коммутационные компоненты также следует подбирать в соответствии с этим типом. Такой подход помогает поддерживать однородную структуру кабельной системы и делает дальнейшее обслуживание более понятным.

Исполнение Duplex

Модель имеет конструкцию Duplex и содержит два оптических волокна. Подобное исполнение применяется в соединениях, где передача и прием организуются по отдельным волокнам. Duplex-патч-корды используются при подключении активного оборудования, распределительных панелей, кроссов и других компонентов сетевой инфраструктуры.

Объединение двух волокон в единый коммутационный шнур упрощает монтаж. Вместо двух отдельных кабелей прокладывается один готовый элемент, что особенно удобно при большом количестве линий в шкафу.

Разъемы SC с двух сторон

На обоих концах патч-корда установлены коннекторы формата SC. Этот тип широко применяется в оптических адаптерах, кроссах, распределительных панелях и розетках.

При этом полировка двух концов различается. Поэтому при выборе и монтаже необходимо ориентироваться не только на форму разъема, но и на его полное обозначение.

SC/APC с одной стороны

Один конец кабеля оснащен разъемом SC/APC. APC предусматривает угловую обработку торцевой поверхности ферулы. Соответственно, этот конец необходимо подключать к совместимому интерфейсу SC/APC.

На объектах, где используется несколько видов оптических разъемов, желательно маркировать линии, чтобы избежать неправильного подключения при последующем обслуживании.

SC/UPC с другой стороны

Противоположный конец выполнен в варианте SC/UPC. Несмотря на одинаковый корпус SC, данный разъем имеет другой тип обработки оптического торца и должен соединяться с соответствующим интерфейсом SC/UPC.

APC и UPC не являются взаимозаменяемыми вариантами. Поэтому направление подключения патч-корда необходимо учитывать заранее.

Длина кабеля 25 метров

Длина 25 м позволяет использовать патч-корд для маршрутов, которые значительно длиннее стандартных внутришкафных соединений. Такой кабель подходит для прокладки между несколькими стойками, удаленными шкафами или оборудованием, расположенным в разных зонах помещения.

Перед заказом рекомендуется измерять именно фактический маршрут, включая вертикальные и горизонтальные участки, кабельные организаторы, обходы конструкций и необходимый запас для подключения.

Особенности прокладки длинного патч-корда

При длине 25 метров особенно важно правильно организовать трассу. Кабель не должен испытывать постоянное натяжение, пережиматься дверцами шкафа или прокладываться через места с острыми краями.

Излишнюю длину следует аккуратно размещать в кабельном организаторе, избегая плотных колец и резких перегибов. Оптическое волокно требует более аккуратного обращения, чем обычный медный коммутационный кабель.

Оболочка LSZH

Внешняя оболочка выполнена из материала LSZH — Low Smoke Zero Halogen. Это малодымное безгалогенное исполнение, распространенное в современной телекоммуникационной кабельной продукции.

При использовании патч-корда необходимо учитывать требования проектной документации конкретного объекта и предусмотренные условия прокладки.

Область применения

• соединение интерфейсов SC/APC и SC/UPC;
• межшкафная оптическая коммутация;
• подключение удаленных оптических кроссов;
• соединение распределительных панелей;
• использование в одномодовых сетях OS2;
• организация Duplex-линий.

Подключение и обслуживание

Перед подключением рекомендуется проверить чистоту оптических коннекторов. Защитные колпачки лучше снимать непосредственно перед установкой в адаптер. Если кабель временно отключается, разъемы желательно снова закрывать.

При отсоединении необходимо удерживать коннектор за корпус. Не рекомендуется вытягивать патч-корд за оболочку кабеля, так как это создает лишнюю механическую нагрузку на место оконцовки.

Выбор модели

Cabeus FOP(d)-9-SC/APC-SC/UPC-25m (8170c) подойдет для проектов, где требуется длинный одномодовый Duplex-патч-корд OS2 с переходом между SC/APC и SC/UPC. Длина 25 метров дает возможность соединить удаленные участки инфраструктуры одним готовым кабелем без дополнительной оконцовки на объекте.
