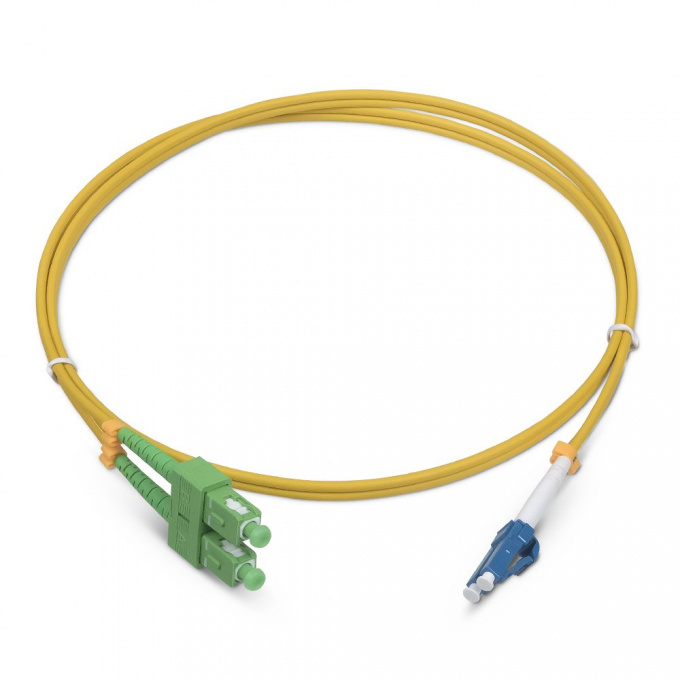

Патч-корд оптический Cabeus FOP(d)-9-SC/APC-LC/UPC-20m (8149c)

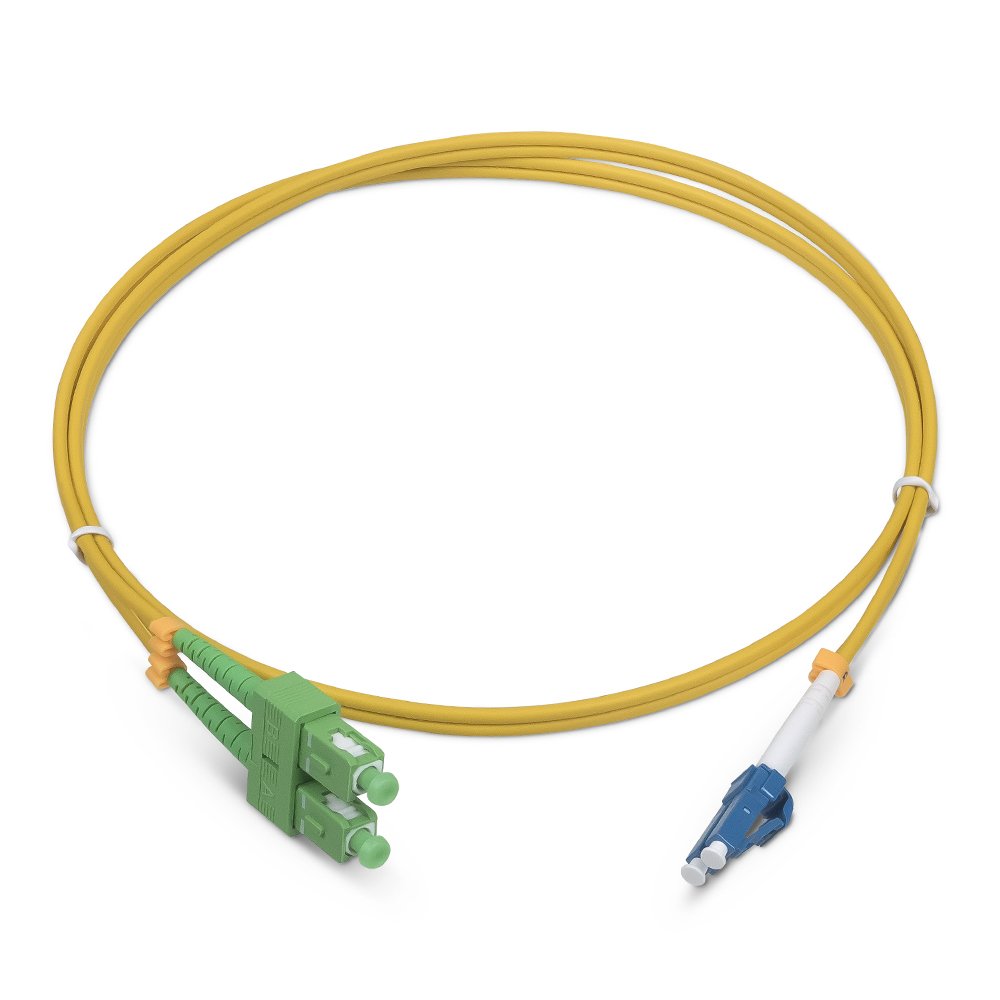

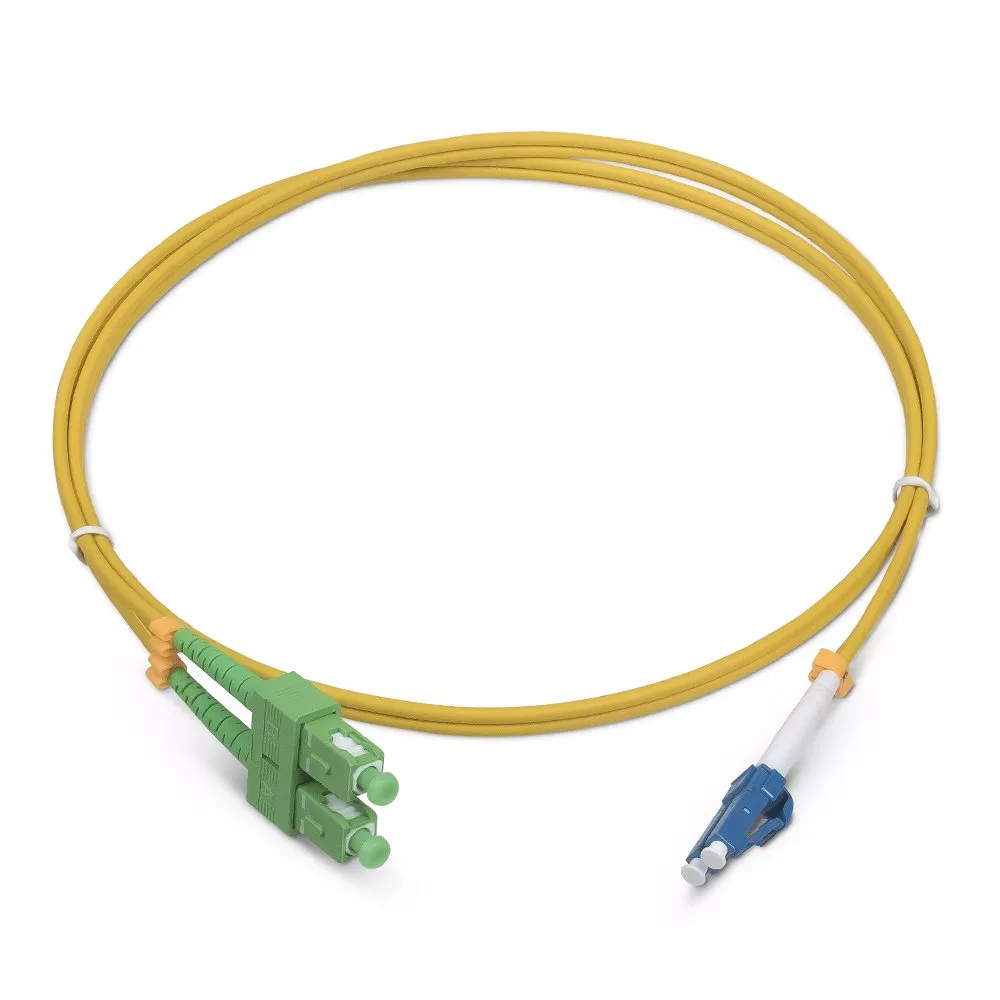

Cabeus FOP(d)-9-SC/APC-LC/UPC-20m (8149c) — готовый волоконно-оптический патч-корд, предназначенный для коммутации оборудования в одномодовых сетях. Модель выполнена на основе волокна SM 9/125 OS2 и имеет конструкцию Duplex, то есть рассчитана на работу с двумя оптическими волокнами. На противоположных сторонах установлены коннекторы SC/APC и LC/UPC, что позволяет соединять оборудование с различными типами оптических интерфейсов без использования дополнительного переходного шнура.

Длина кабеля составляет 20 метров. Такой вариант удобен для соединения устройств, установленных в разных телекоммуникационных шкафах, стойках или отдельных участках серверного помещения. Внешняя оболочка изготовлена из материала LSZH, цвет изоляции — желтый. Диаметр кабеля составляет 3,0 мм.

Одномодовое волокно SM 9/125 OS2

В патч-корде применяется одномодовое оптическое волокно SM 9/125 OS2. Обозначение 9/125 соответствует диаметру сердцевины и оболочки оптического волокна. Волокно этого класса используется при построении одномодовых линий связи, телекоммуникационных систем и структурированных кабельных сетей.

Исполнение OS2 позволяет применять патч-корд в составе соответствующей одномодовой инфраструктуры. При подборе кабеля важно, чтобы тип волокна патч-корда совпадал с характеристиками основной оптической линии и подключаемого оборудования.

Конструкция Duplex

Модель выполнена в исполнении Duplex. Такая конструкция предусматривает два оптических волокна и используется в соединениях, где передача и прием сигнала осуществляются по отдельным волокнам.

Duplex-патч-корды широко применяются для подключения сетевого и телекоммуникационного оборудования, оптических модулей, кроссов и распределительных панелей. Готовая заводская оконцовка позволяет сразу использовать кабель для коммутации после проверки совместимости интерфейсов.

Разъемы SC/APC и LC/UPC

На одном конце кабеля установлен разъем SC/APC, на другом — LC/UPC. Коннектор SC распространен в оптических кроссах, распределительных панелях и различных телекоммуникационных устройствах. LC имеет более компактный форм-фактор и часто применяется в оборудовании с высокой плотностью портов.

Такое сочетание позволяет соединить порт SC с портом LC одним готовым патч-кордом. При подключении необходимо учитывать не только форм-фактор разъемов, но и тип их полировки.

Полировка APC-UPC

Разъем SC выполнен с полировкой APC, а LC — с полировкой UPC. APC предусматривает угловую обработку торцевой поверхности ферулы, тогда как UPC имеет другой профиль оптического торца.

При монтаже необходимо подключать SC/APC только к совместимому интерфейсу SC/APC, а LC/UPC — к LC/UPC. Это особенно важно в инфраструктуре, где одновременно применяются несколько вариантов полировки коннекторов.

Длина 20 метров

Длина патч-корда составляет 20 м. Кабель подходит для более протяженной внутренней коммутации и может применяться между оборудованием, установленным в разных шкафах и стойках, а также между оптическим кроссом и активным сетевым оборудованием.

При прокладке следует предусмотреть аккуратное размещение свободного запаса кабеля. Нельзя допускать чрезмерного натяжения, пережатия или резкого изгиба оптического шнура.

Оболочка LSZH и желтая изоляция

Наружная оболочка изготовлена из материала LSZH — Low Smoke Zero Halogen. Это малодымное безгалогенное исполнение, применяемое для кабельной продукции, предназначенной для размещения внутри телекоммуникационных и технических помещений.

Желтая изоляция помогает визуально идентифицировать оптический кабель в шкафу или кабельном организаторе. Цветовую маркировку удобно дополнять бирками и обозначениями портов.

Применение патч-корда

Модель может использоваться при создании новых оптических соединений и модернизации существующей инфраструктуры.

• соединение оборудования с портами SC/APC и LC/UPC;
• коммутация между телекоммуникационными шкафами;
• подключение оборудования к оптическим кроссам;
• организация соединений в серверных и аппаратных;
• подключение распределительных оптических панелей;
• работа в одномодовых сетях OS2.

Монтаж и эксплуатация

Перед подключением рекомендуется проверить чистоту торцевых поверхностей коннекторов. Оптические разъемы чувствительны к загрязнениям, поэтому неиспользуемые коннекторы желательно держать закрытыми защитными колпачками.

При прокладке кабель не следует сильно натягивать, перекручивать или пережимать. Разъем необходимо извлекать из адаптера за корпус коннектора, а не тянуть за сам кабель.
