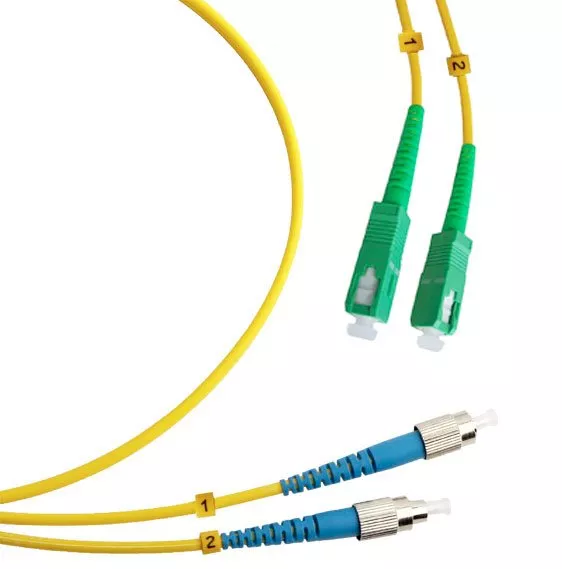

Патч-корд оптический Cabeus FOP(d)-9-SC/APC-FC/UPC-20m (8129c)

Оптический патч-корд Cabeus FOP(d)-9-SC/APC-FC/UPC-20m (8129c) предназначен для организации соединений в волоконно-оптических сетях передачи данных. Модель используется для коммутации сетевого и телекоммуникационного оборудования, оптических кроссов, коммутационных панелей и других компонентов инфраструктуры, оснащенных соответствующими оптическими интерфейсами.

В конструкции применяется одномодовое оптическое волокно SM 9/125 OS2. Такой тип волокна используется в телекоммуникационных линиях, где требуется передача оптического сигнала на значительные расстояния и стабильное соединение элементов сети. Длина патч-корда составляет 20 метров, поэтому модель подходит не только для короткой коммутации внутри одной стойки, но и для соединения оборудования, расположенного на некотором удалении друг от друга.

Одномодовое оптическое волокно SM 9/125 OS2

Основой кабеля является одномодовое волокно с параметрами 9/125 мкм, относящееся к классу OS2. Одномодовая конструкция предназначена для передачи оптического сигнала по одному основному пути распространения, что позволяет использовать такие кабели в магистральных, телекоммуникационных и других волоконно-оптических системах.

SM 9/125 OS2 широко применяется при построении структурированных волоконно-оптических линий, соединении коммутационного оборудования и организации участков сети между телекоммуникационными узлами. Патч-корд позволяет выполнить готовое соединение без необходимости самостоятельно устанавливать и оконцовывать коннекторы.

При выборе такого кабеля важно учитывать не только тип волокна, но и характеристики оптических портов подключаемого оборудования. Используемые интерфейсы должны соответствовать типу разъемов и варианту полировки коннекторов.

Разъемы SC-FC

Модель Cabeus FOP(d)-9-SC/APC-FC/UPC-20m оснащена двумя типами оптических разъемов — SC и FC. Такое сочетание позволяет соединять оборудование или коммутационные элементы, в которых используются разные типы оптических интерфейсов.

Разъем SC относится к распространенному типу оптических коннекторов с удобным механизмом подключения. Разъем FC имеет резьбовую конструкцию фиксации, благодаря чему соединение надежно удерживается в установленном положении. Использование комбинации SC-FC делает данный патч-корд практичным решением для участков инфраструктуры, где необходимо выполнить переход между этими двумя интерфейсами.

Перед подключением необходимо убедиться, что используемые порты рассчитаны на соответствующий тип коннектора. Также следует учитывать вариант полировки каждой стороны патч-корда.

Полировка APC-UPC

Особенностью данной модели является комбинация двух типов полировки — APC-UPC. Со стороны разъема SC используется полировка APC, а со стороны FC — UPC.

Полировка APC предусматривает угловую обработку торцевой поверхности ферулы. UPC представляет собой другой тип обработки торца коннектора. Эти варианты нельзя рассматривать как полностью взаимозаменяемые: при подключении необходимо учитывать тип ответного оптического интерфейса оборудования или адаптера.

Правильное соответствие полировки на обоих участках соединения имеет значение для корректной работы оптической линии. Поэтому перед монтажом следует проверить маркировку портов, адаптеров и коммутационных компонентов.

Длина 20 метров

Длина патч-корда составляет 20 м. Такой запас длины удобен при организации соединений между оборудованием, которое находится на расстоянии друг от друга. Кабель можно использовать для коммутации между стойками, оптическими кроссами, распределительными панелями и телекоммуникационными узлами при условии, что выбранная схема подключения соответствует требованиям конкретной сети.

При прокладке 20-метрового патч-корда рекомендуется заранее определить маршрут кабеля и необходимый запас. Избыточную длину следует укладывать аккуратно, без образования резких перегибов, петель малого радиуса и участков, где кабель может подвергаться постоянному механическому воздействию.

Оболочка LSZH

Кабель выполнен в оболочке LSZH — Low Smoke Zero Halogen, то есть с использованием малодымного безгалогенного материала оболочки. Такое исполнение применяется в различных телекоммуникационных и сетевых системах, где важны характеристики кабельной оболочки при эксплуатации внутри помещений.

LSZH-оболочка делает модель подходящей для использования в серверных, телекоммуникационных помещениях, аппаратных, коммутационных шкафах и других местах размещения сетевого оборудования. При монтаже необходимо соблюдать требования конкретного объекта и учитывать особенности применяемой кабельной инфраструктуры.

Желтая изоляция

Внешняя изоляция патч-корда имеет желтый цвет. Для оптической инфраструктуры цветовая идентификация особенно удобна: она позволяет быстрее визуально отличать оптические соединения от других кабельных линий и упрощает обслуживание коммутационного оборудования.

На объектах с большим количеством соединений цвет оболочки может использоваться совместно с маркировочными бирками и обозначениями портов. Это помогает систематизировать кабельное хозяйство и сокращает время поиска нужной линии во время технического обслуживания.

Применение в сетевой инфраструктуре

Cabeus FOP(d)-9-SC/APC-FC/UPC-20m подходит для различных задач, связанных с построением и обслуживанием волоконно-оптических сетей. Длина 20 метров расширяет возможности размещения оборудования и позволяет организовать соединения там, где стандартных коротких патч-кордов недостаточно.

Модель может использоваться для:

• соединения оптического оборудования с коммутационными панелями;
• коммутации оптических кроссов и сетевых компонентов;
• организации соединений между телекоммуникационными стойками;
• подключения оборудования с интерфейсами SC и FC;
• обслуживания существующих волоконно-оптических линий;
• создания отдельных участков коммутации в серверных и аппаратных помещениях.

Особенности монтажа

Перед установкой патч-корда необходимо проверить совместимость оптических портов, адаптеров и разъемов. Особое внимание следует уделить сочетанию SC и FC, а также различию между полировками APC и UPC.

Оптические коннекторы требуют аккуратного обращения. Перед подключением торцевые поверхности коннекторов и ответные адаптеры должны быть чистыми. Попадание пыли и других загрязнений на оптический торец способно ухудшить качество соединения и создать дополнительные проблемы при эксплуатации линии.

При прокладке кабеля не следует допускать сильного натяжения, заломов и чрезмерного механического воздействия. Свободную часть кабеля рекомендуется укладывать организованно, обеспечивая аккуратный радиус изгиба и отсутствие давления на коннекторы.

Эксплуатация и обслуживание

Для стабильной работы оптического соединения важно соблюдать базовые правила эксплуатации. Патч-корд не рекомендуется подвергать резким рывкам или использовать с усилием, направленным непосредственно на корпус коннектора. При отключении следует аккуратно удерживать разъем за предусмотренную для этого часть.

Если патч-корд временно не используется, защитные элементы коннекторов следует сохранять установленными. Это снижает вероятность загрязнения оптических поверхностей. При необходимости повторного подключения рекомендуется предварительно очистить оптические поверхности специализированными средствами для обслуживания оптических соединений.

Преимущества Cabeus FOP(d)-9-SC/APC-FC/UPC-20m

Основное преимущество модели заключается в сочетании одномодового волокна SM 9/125 OS2, разъемов SC-FC, разных вариантов полировки APC-UPC и увеличенной длины 20 метров. Такой набор характеристик позволяет использовать кабель в различных конфигурациях волоконно-оптической инфраструктуры, где требуется соединить элементы с соответствующими интерфейсами.

К преимуществам модели относятся:

• одномодовое волокно SM 9/125 OS2;
• разъемы SC и FC;
• комбинация полировки APC и UPC;
• длина 20 метров для протяженных коммутационных соединений;
• LSZH-оболочка;
• желтая изоляция для визуальной идентификации;
• готовое заводское исполнение для подключения совместимого оборудования.

Итог

Оптический патч-корд Cabeus FOP(d)-9-SC/APC-FC/UPC-20m (8129c) — готовое решение для коммутации одномодовых волоконно-оптических линий. Модель выполнена на базе волокна SM 9/125 OS2, имеет разъемы SC-FC с полировкой APC-UPC, LSZH-оболочку и желтую изоляцию. Длина 20 метров делает патч-корд удобным для соединения элементов сетевой инфраструктуры, расположенных на значительном расстоянии друг от друга.
