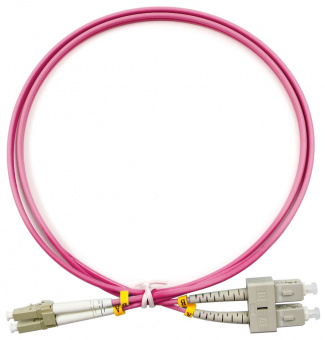

Патч-корд оптический Cabeus FOP-50-OM4-LC-SC-1m (9140c)

Оптический патч-корд Cabeus FOP-50-OM4-LC-SC-1m (9140c) представляет собой готовый соединительный кабель для организации коммутации между компонентами многомодовой волоконно-оптической инфраструктуры. Модель предназначена для подключения активного и пассивного телекоммуникационного оборудования, оптических кроссов, распределительных панелей, сетевых устройств и других компонентов, оснащенных соответствующими интерфейсами LC и SC. Заводская оконцовка позволяет использовать изделие непосредственно после подключения без необходимости выполнять самостоятельную установку разъемов.

Основой патч-корда является многомодовое оптическое волокно MM 50/125 класса OM4. Волокно этого класса применяется в современных структурированных кабельных системах, серверной инфраструктуре, центрах обработки данных и корпоративных сетях. OM4 ориентировано на построение производительных оптических соединений внутри зданий и технических помещений и подходит как для создания новой инфраструктуры, так и для модернизации уже существующих волоконно-оптических линий.

На противоположных концах кабеля установлены разные типы соединителей — LC и SC. Такая конфигурация позволяет напрямую соединять устройства и компоненты с соответствующими оптическими интерфейсами без дополнительного переходного патч-корда. LC отличается компактным форм-фактором и широко применяется в современной сетевой аппаратуре с высокой плотностью портов. SC имеет удобный корпус и распространен в оптических кроссах, распределительных панелях и различных телекоммуникационных устройствах.

Класс полировки разъемов — UPC. Такая обработка торцевой поверхности используется для качественного сопряжения оптических компонентов и помогает поддерживать стабильные параметры соединения. Заводская подготовка коннекторов делает патч-корд полностью готовым к эксплуатации, что особенно удобно при монтажных работах, обслуживании и модернизации кабельной инфраструктуры.

Основные особенности модели

• многомодовое оптическое волокно MM 50/125;
• класс оптического волокна OM4;
• комбинация разъемов LC–SC;
• класс полировки UPC;
• компактная длина 1 метр;
• безгалогенная оболочка LSZH;
• цвет изоляции маджента;
• готовое заводское исполнение;
• подходит для серверных, СКС и центров обработки данных;
• удобен для соединения оборудования с разными типами оптических портов.

Длина патч-корда составляет 1 метр. Такой вариант особенно удобен для короткой коммутации внутри одного телекоммуникационного шкафа, серверной стойки либо распределительного узла. Небольшая длина позволяет избежать излишнего запаса кабеля, уменьшить количество петель и аккуратно организовать соединения между близко расположенными компонентами оборудования.

Компактный патч-корд удобно прокладывать через горизонтальные и вертикальные кабельные организаторы. При монтаже необходимо избегать чрезмерного натяжения, резких перегибов и сильного механического воздействия на оптический кабель. Правильная укладка помогает сохранить характеристики соединения и обеспечивает удобный доступ к оборудованию при дальнейшем обслуживании.

Оболочка LSZH для внутренней прокладки

Внешняя оболочка модели выполнена из материала LSZH (Low Smoke Zero Halogen). Такой тип оболочки широко применяется в профессиональной внутренней кабельной инфраструктуре. Материал отличается пониженным дымовыделением и отсутствием галогеносодержащих компонентов, благодаря чему используется в серверных, центрах обработки данных, административных и технических помещениях.

Оболочка LSZH защищает внутреннее оптическое волокно при штатной эксплуатации и позволяет применять изделие при организации аккуратной внутренней прокладки. Такой вариант особенно востребован на объектах, где при подборе кабельной продукции учитываются не только характеристики линии передачи данных, но и свойства материалов внешней оболочки.

Цветовая идентификация OM4

Изоляция патч-корда выполнена в цвете маджента. Такая окраска облегчает визуальное распознавание многомодовых линий класса OM4 среди других кабелей. На объектах с высокой плотностью оптической коммутации цветовая маркировка помогает специалистам быстрее определять нужный патч-корд и прослеживать маршрут конкретного соединения.

Цветовая идентификация особенно полезна при диагностике, плановом обслуживании, переключении оборудования и модернизации кабельной системы. Если в одной стойке используются различные классы и типы оптического волокна, визуально различимые кабели позволяют сделать инфраструктуру более понятной и организованной.

Применение патч-корда

Cabeus FOP-50-OM4-LC-SC-1m может использоваться в структурированных кабельных системах, серверных, центрах обработки данных, корпоративных сетях, телекоммуникационных узлах и других профессиональных волоконно-оптических системах. Комбинация LC–SC позволяет соединять совместимые устройства с различными типами оптических интерфейсов.

Модель подходит для соединения оборудования внутри одной стойки или шкафа, подключения оптических распределительных компонентов и выполнения коротких соединений между соседними устройствами. Готовое заводское исполнение сокращает время монтажа и исключает необходимость самостоятельно устанавливать коннекторы непосредственно на объекте.

Монтаж и эксплуатация

Перед подключением патч-корда необходимо убедиться в чистоте оптических разъемов. Защитные колпачки рекомендуется снимать непосредственно перед установкой кабеля. Не следует касаться торцевых поверхностей соединителей, а неиспользуемые разъемы желательно хранить закрытыми. При прокладке кабеля важно исключать резкие перегибы, заломы и чрезмерное натяжение.

Патч-корд Cabeus FOP-50-OM4-LC-SC-1m (9140c) сочетает многомодовое волокно OM4, разъемы LC–SC, полировку UPC, оболочку LSZH и компактную длину 1 метр. Такое исполнение делает модель практичным готовым решением для профессиональной волоконно-оптической инфраструктуры, где требуется аккуратная и удобная коммутация расположенного рядом оборудования.

Технические характеристики
