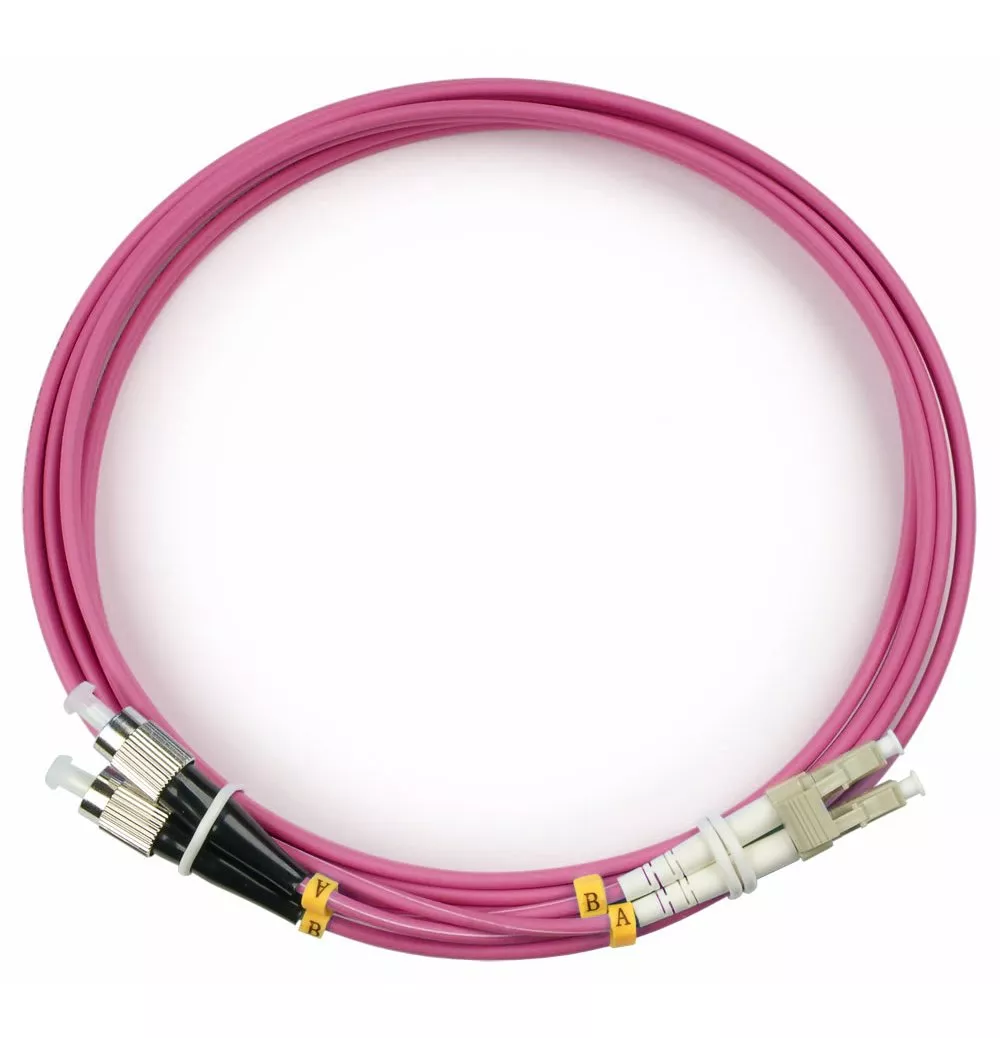

Патч-корд оптический Cabeus FOP-50-OM4-LC-FC-3m (9153c)

Оптический патч-корд Cabeus FOP-50-OM4-LC-FC-3m (9153c) представляет собой готовый соединительный кабель для организации коммутации в многомодовых волоконно-оптических линиях связи. Модель применяется для подключения активного и пассивного телекоммуникационного оборудования, оптических кроссов, распределительных панелей, медиаконвертеров, измерительной техники и других устройств, оснащенных интерфейсами LC и FC. Заводская оконцовка позволяет использовать патч-корд непосредственно после подключения без самостоятельной установки и обработки оптических коннекторов.

В основе изделия используется многомодовое оптическое волокно MM 50/125 класса OM4. Волокно этого класса применяется при построении современных структурированных кабельных систем, высокопроизводительных локальных сетей, серверной инфраструктуры и центров обработки данных. OM4 подходит для организации скоростных оптических соединений внутри зданий и технических помещений и может использоваться как при строительстве новых, так и при модернизации существующих волоконно-оптических линий.

Патч-корд имеет исполнение Duplex и включает два оптических волокна. Такая конструкция предназначена для организации двунаправленного обмена данными, когда отдельные волокна используются для передачи и приема сигнала. Duplex-исполнение удобно для подключения сетевого оборудования и позволяет использовать один готовый патч-корд вместо двух отдельных оптических соединений.

С одной стороны кабеля установлен компактный коннектор LC/UPC, с другой — FC/UPC. Такая комбинация позволяет напрямую соединять оборудование с различными типами оптических интерфейсов. LC широко применяется в современном сетевом оборудовании с высокой плотностью портов, а FC благодаря резьбовой фиксации востребован в измерительной, лабораторной и специализированной телекоммуникационной аппаратуре.

Основные преимущества модели

• многомодовое оптическое волокно MM 50/125;
• класс волокна OM4;
• исполнение Duplex;
• коннекторы LC/UPC – FC/UPC;
• класс полировки UPC;
• длина кабеля 3 метра;
• безгалогенная оболочка LSZH;
• цвет изоляции маджента;
• готовая заводская оконцовка;
• подходит для серверных, СКС, ЦОД и профессиональных ВОЛС.

Класс полировки UPC обеспечивает качественное сопряжение торцевых поверхностей оптических коннекторов и способствует снижению дополнительных потерь в местах коммутации. Заводская подготовка соединителей делает патч-корд полностью готовым к эксплуатации. Специалисту не требуется самостоятельно выполнять оконцовку волокна, устанавливать коннекторы или проводить дополнительную полировку непосредственно на объекте.

Длина патч-корда составляет 3 метра. Такой размер удобен для подключения оборудования внутри телекоммуникационного шкафа, серверной стойки или между близко расположенными распределительными узлами. Трехметровый кабель предоставляет необходимый запас для аккуратной прокладки через кабельные организаторы и при этом позволяет избежать чрезмерного количества лишних петель в зоне коммутации.

Оболочка LSZH и цвет маджента

Внешняя оболочка выполнена из материала LSZH (Low Smoke Zero Halogen). Такое исполнение ориентировано на применение внутри зданий и характеризуется пониженным дымо- и газовыделением при воздействии высокой температуры. Кабели с оболочкой LSZH востребованы в серверных, центрах обработки данных, административных зданиях, офисах и других помещениях, где предъявляются повышенные требования к характеристикам кабельной инфраструктуры.

Цвет изоляции модели — маджента. Такая окраска облегчает визуальное распознавание оптических линий класса OM4 среди других кабелей. Цветовая маркировка особенно полезна в телекоммуникационных шкафах с высокой плотностью соединений, где необходимо быстро определить тип установленного волокна при обслуживании, модернизации или переключении оборудования.

Область применения

Cabeus FOP-50-OM4-LC-FC-3m может использоваться в структурированных кабельных системах, серверных, центрах обработки данных, корпоративных сетях, телекоммуникационных комплексах и специализированных оптических системах. Патч-корд подходит для подключения сетевого оборудования, распределительных панелей, медиаконвертеров, измерительных приборов и других устройств с интерфейсами LC и FC.

Комбинация разных коннекторов делает модель особенно удобной при модернизации существующей инфраструктуры. Она позволяет соединить современное сетевое оборудование с аппаратурой, оснащенной FC-интерфейсами, без дополнительной промежуточной коммутации. Это сокращает количество соединительных элементов и упрощает организацию оптической линии.

Монтаж и эксплуатация

При прокладке оптического патч-корда необходимо избегать сильного натяжения, резких перегибов и механического воздействия на кабель. Следует соблюдать допустимый радиус изгиба оптического волокна. Торцевые поверхности коннекторов необходимо защищать от пыли и загрязнений, а защитные колпачки рекомендуется снимать непосредственно перед подключением.

Патч-корд Cabeus FOP-50-OM4-LC-FC-3m подойдет системным интеграторам, монтажным организациям, специалистам по СКС и инженерам, обслуживающим профессиональную оптическую инфраструктуру. Сочетание волокна OM4, исполнения Duplex, коннекторов LC/UPC – FC/UPC, оболочки LSZH и длины 3 метра делает изделие практичным решением для надежной коммутации оборудования.

Технические характеристики
