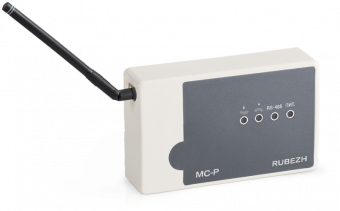

Модуль сопряжения Рубеж МС-Р

Модуль сопряжения МС-Р предназначен для выполнения функции радиоудлинителя интерфейса RS-485 в адресных системах охранно-пожарной сигнализации производства «Рубеж». Устройство используется для передачи данных по радиоканалу между удалёнными сегментами системы и применяется совместно с приёмно-контрольными приборами «Рубеж-2ОП» прот.R3, а также с контроллерами адресных устройств «Рубеж-КАУ1» и «Рубеж-КАУ2».

Удлинение линии RS-485 реализуется с помощью пары модулей МС-Р, предварительно сконфигурированных для совместной работы. Один модуль подключается к исходному сегменту интерфейса RS-485, второй — к удалённому участку системы. Передача данных между модулями осуществляется по радиоканалу с использованием встроенного радиомодема «СПЕКТР 433», работающего в диапазоне 433 МГц.

Применение радиоканального удлинения позволяет отказаться от прокладки длинных кабельных линий в случаях, когда это технически сложно или экономически нецелесообразно. В помещениях дальность устойчивой связи может составлять от нескольких десятков метров, а на открытой местности — до нескольких сотен метров при использовании штатной антенны. Это делает МС-Р эффективным решением для распределённых объектов, промышленных площадок, складских комплексов и зданий со сложной архитектурой.

МС-Р обеспечивает гальваническую развязку интерфейса RS-485, что повышает помехоустойчивость и защищает оборудование системы от наводок и импульсных перенапряжений. Устройство имеет два равноправных порта RS-485, что упрощает включение в линию и позволяет гибко организовывать топологию системы. При необходимости использования модуля в качестве оконечного устройства предусмотрена установка терминаторов с помощью джамперов.

Питание модуля осуществляется от внешнего источника постоянного тока напряжением от 10 до 14 В. Рекомендуется применение источников вторичного электропитания резервированных производства «Рубеж». Низкое энергопотребление позволяет использовать МС-Р в составе систем с резервным питанием без существенного увеличения нагрузки.

На лицевой панели МС-Р расположены светодиодные индикаторы, отображающие наличие питания, обмен данными по интерфейсу RS-485, а также передачу и приём данных по радиоканалу. Это обеспечивает удобный визуальный контроль работы устройства и позволяет быстро выявлять неисправности или нарушения связи.

МС-Р рассчитан на непрерывную круглосуточную эксплуатацию в закрытых помещениях. Устройство устойчиво к электромагнитным помехам и соответствует требованиям нормативных документов по электро- и пожарной безопасности. Корпус выполнен из пластмассы и предназначен для настенного монтажа или установки на DIN-рейку.

Благодаря надёжности, простоте монтажа и полной совместимости с адресной системой «Рубеж» модуль сопряжения МС-Р широко применяется при построении масштабируемых и отказоустойчивых систем охранно-пожарной сигнализации. Средний срок службы устройства составляет не менее 10 лет.
