Модуль сопряжения Рубеж МС-Е

Модуль сопряжения МС-Е представляет собой специализированное электронное устройство, предназначенное для организации связи между адресной системой охранно-пожарной сигнализации «Рубеж» и персональным компьютером или сервером автоматизированного рабочего места оператора. Основная функция модуля заключается в преобразовании данных интерфейса RS-485 адресной системы в формат Ethernet и обратной трансляции команд управления из сети в систему безопасности.

МС-Е используется для удалённого мониторинга состояния приборов, зон, адресных извещателей и исполнительных устройств, а также для конфигурирования и обслуживания системы с помощью программного обеспечения FireSec. Применение Ethernet-соединения позволяет организовать доступ к системе безопасности по локальной сети без необходимости прямого физического подключения компьютера к линии RS-485.

Связь с адресными приборами «Рубеж» осуществляется по гальванически развязанному интерфейсу RS-485, что повышает помехоустойчивость и защищает оборудование от импульсных перенапряжений. Максимальная длина линии RS-485 составляет до 1000 м. Передача данных по Ethernet-каналу выполняется со скоростью 100 Мбит/с в режиме full-duplex с использованием протокола UDP. Длина линии Ethernet не превышает 100 м.

МС-Е поддерживает одновременную работу до двух персональных компьютеров для мониторинга системы, что позволяет организовать резервированные рабочие места операторов. Общее количество модулей МС-Е в системе может достигать 30, при этом суммарное количество приборов и устройств, подключённых по всем сегментам RS-485, не должно превышать 60. Для организации перекрёстных связей между сегментами допускается использование до четырёх модулей МС-Е в одном Ethernet-канале.

Питание МС-Е может осуществляться двумя способами: от сетевого оборудования, поддерживающего стандарт PoE, либо от внешнего источника постоянного тока напряжением от 10 до 28 В. Низкое энергопотребление позволяет использовать модуль в системах с резервированным питанием без существенного увеличения нагрузки. Максимальная потребляемая мощность не превышает 2,5 Вт.

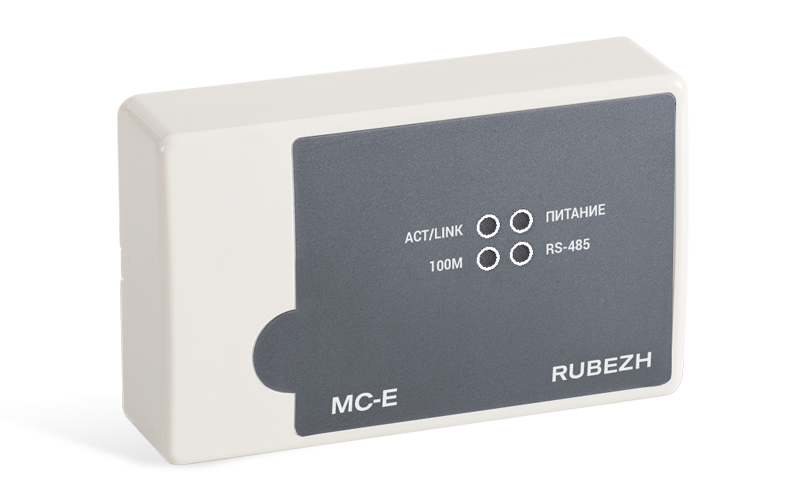

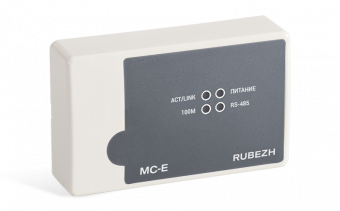

На плате устройства расположены светодиодные индикаторы, отображающие наличие питания, обмен данными по интерфейсу RS-485, активность Ethernet-соединения и текущую скорость передачи данных. Это обеспечивает удобный визуальный контроль состояния модуля и упрощает диагностику при пусконаладочных и сервисных работах. Для возврата к заводским настройкам предусмотрена отдельная кнопка.

МС-Е выполнен в компактном пластмассовом корпусе и предназначен для настенного монтажа либо установки на DIN-рейку. Устройство рассчитано на круглосуточную непрерывную эксплуатацию в закрытых помещениях при температуре от −10 до +40 °C и относительной влажности воздуха до 93 % без образования конденсата. Модуль устойчив к электромагнитным помехам и соответствует требованиям действующих нормативных документов.

Благодаря высокой надёжности, гибкости конфигурирования и полной совместимости с адресной системой «Рубеж», модуль сопряжения МС-Е широко применяется на административных, коммерческих, промышленных и инфраструктурных объектах. Средний срок службы устройства составляет не менее 10 лет.
