Модуль сопряжения Рубеж МС-4

Модуль сопряжения МС-4 представляет собой цифровое электронное устройство, предназначенное для работы в составе адресных систем охранно-пожарной сигнализации «Рубеж». Основной функцией модуля является приём событий от приёмно-контрольных и управляющих приборов и контроллеров адресных устройств по интерфейсу RS-485 с последующим преобразованием и передачей этих событий в системы передачи сообщений по протоколу Contact ID.

МС-4 совместим с широким перечнем оборудования «Рубеж», включая ППКПУ «Рубеж-4А», приборы серии «Водолей», ППКОП и ППКОПУ «Рубеж-2ОП», а также контроллеры адресных устройств «Рубеж-КАУ1» и «Рубеж-КАУ2» протокола R3. Это делает модуль универсальным элементом для построения систем удалённого мониторинга и централизованной охраны.

В процессе работы модуль по интерфейсу RS-485 опрашивает приборы адресной системы, принимает информацию о событиях и сохраняет её во внутреннем журнале извещений. Ёмкость журнала составляет до 150 сообщений, что позволяет не терять данные при временном отсутствии связи с передатчиком. По мере восстановления соединения извещения передаются в требуемом формате Contact ID.

МС-4 обеспечивает передачу широкого спектра событий, включая пожарные и охранные тревоги, неисправности оборудования, вскрытие корпусов, события управления, тестовые сообщения и данные журнала событий. Формирование сообщений осуществляется в строгом соответствии с форматом Contact ID, что гарантирует совместимость с передатчиками и пультами централизованного наблюдения.

Питание модуля может осуществляться как от USB-порта персонального компьютера, так и от внешнего источника постоянного тока напряжением 12 В. Это обеспечивает гибкость при проектировании системы и позволяет использовать МС-4 как в составе АРМ оператора, так и в автономных конфигурациях. Потребляемый ток от источника 12 В не превышает 150 мА.

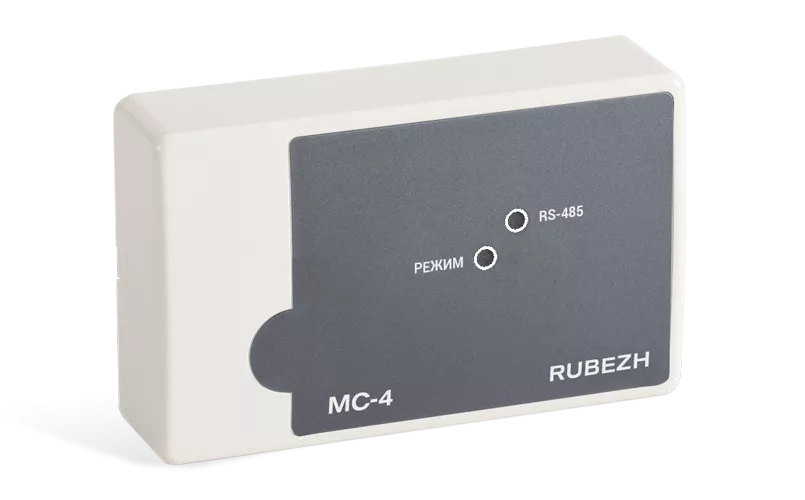

На лицевой панели МС-4 расположены светодиодные индикаторы, предназначенные для отображения режима работы и состояния обмена по интерфейсам RS-485. Индикация позволяет оперативно оценить наличие связи с приборами и передатчиком, а также облегчает диагностику при пусконаладочных и сервисных работах.

Модуль выполнен в компактном пластмассовом корпусе и предназначен для установки на стену, перегородку или DIN-рейку. Устройство рассчитано на круглосуточную непрерывную эксплуатацию в закрытых помещениях при температуре от −10 до +40 °C и относительной влажности воздуха до 93 % без образования конденсата.

МС-4 отличается высокой надёжностью и устойчивостью к электромагнитным помехам, соответствует требованиям действующих стандартов по электробезопасности и пожарной безопасности. Средняя наработка до отказа составляет не менее 60 000 часов, а средний срок службы — не менее 10 лет. Благодаря этим характеристикам модуль широко применяется на административных, коммерческих, промышленных и инфраструктурных объектах.
