Модем проводной для телефонной линии Ритм 5RT1

Проводной модем для телефонной линии 5RT1 предназначен для передачи сообщений от охранно-пожарных панелей «Контакт GSM-5-RT1», «Контакт GSM-5», «Контакт GSM-5-2», «Контакт GSM-5-RT2», «Контакт GSM-5-RT3» на мониторинговую станцию «Контакт LINE» по городской телефонной сети. Передача осуществляется в протоколе Ademco ContactID (DTMF).

Модем используется в составе систем централизованной охраны объектов, где требуется надежная передача тревожных и сервисных сообщений по проводному телефонному каналу без использования GSM или IP-связи.

Принцип работы

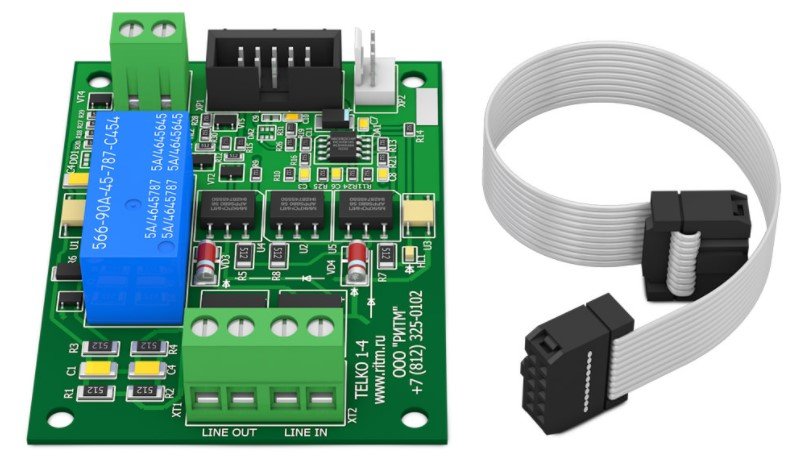

Устройство подключается к панели через разъём XP2 («KONTAKT») и к городской телефонной линии через клеммы XT2 (вход). Клеммы XT1 используются для подключения телефонного аппарата (выход).

При формировании тревожного события панель передает данные на модем, который осуществляет набор номера мониторинговой станции и передачу сигнала в формате ContactID.

Контроль состояния линии

Модем оснащён функцией контроля напряжения в телефонной линии. При падении напряжения ниже 5,5±0,5 В формируется соответствующее событие, которое может быть передано на пульт централизованного наблюдения через подключённую панель.

Световая индикация:

• HL1 — индикатор набора номера (мигает при наборе);
• HL2 — индикатор наличия напряжения в телефонной линии.

Подключение и монтаж

Плата модема устанавливается в корпус «Контакт». Подключение осуществляется при отключенном питании панели. После подключения телефонной линии и панели питание подается на основную плату.

Модем 5RT1 особенно востребован на объектах, где уже развернута проводная телефонная инфраструктура и требуется обеспечить передачу сигналов тревоги без использования GSM или интернет-каналов. Это актуально для зданий с повышенными требованиями к стабильности связи, а также в случаях, когда мобильная сеть недоступна или нестабильна.

Использование протокола Ademco ContactID обеспечивает совместимость с большинством мониторинговых станций и пультов централизованного наблюдения. Передача данных в формате DTMF гарантирует корректную идентификацию события, номера зоны и типа тревоги.

Благодаря минимальному энергопотреблению модем практически не увеличивает нагрузку на блок питания панели. Компактная конструкция позволяет аккуратно разместить устройство внутри корпуса «Контакт», не занимая дополнительного пространства. Простота подключения снижает время монтажа и упрощает обслуживание системы.

Контроль напряжения телефонной линии повышает надежность системы, позволяя своевременно выявлять обрывы или снижение параметров канала связи. Это обеспечивает дополнительный уровень контроля технического состояния объекта.

Для контроля линии возможно подключение через открытый коллектор XT3. В этом случае шлейфы панели должны быть настроены как «сухие контакты».

Питание и энергопотребление

Питание модема осуществляется от панели при напряжении 12 В. Энергопотребление в дежурном режиме составляет не более 15 мА. В режиме передачи — до 180 мА.

Эксплуатационные условия

Диапазон рабочих температур составляет от −30 до +35 °C. Устройство предназначено для установки внутри помещения.

Габариты и конструкция

Габаритные размеры платы — 55×80 мм. Компактные размеры позволяют устанавливать модем в стандартные корпуса серии «Контакт».

Технические характеристики

Благодаря простоте подключения, совместимости с оборудованием «Контакт» и устойчивости к перепадам температуры, модем 5RT1 является эффективным решением для объектов, использующих проводную телефонную инфраструктуру для передачи тревожных сообщений.
