Коробка коммутационная Рубеж ККВ-ПА

Коробка коммутационная взрывозащищённая ККВ-ПА предназначена для установки и эксплуатации во взрывоопасных зонах классов 1 и 2 согласно требованиям ГОСТ IEC 60079. Основное назначение изделия — обеспечение безопасного размещения и коммутации электрических цепей адресных и неадресных устройств систем охранно-пожарной сигнализации и противопожарной автоматики.

Коробка применяется для установки адресных меток, релейных модулей, изоляторов шлейфа, плат интерфейсов и других электронных компонентов, работающих в составе адресных систем «Рубеж» протокола R3. Использование ККВ-ПА позволяет интегрировать элементы системы безопасности непосредственно в опасных зонах без необходимости выноса оборудования за их пределы.

Конструктивные особенности

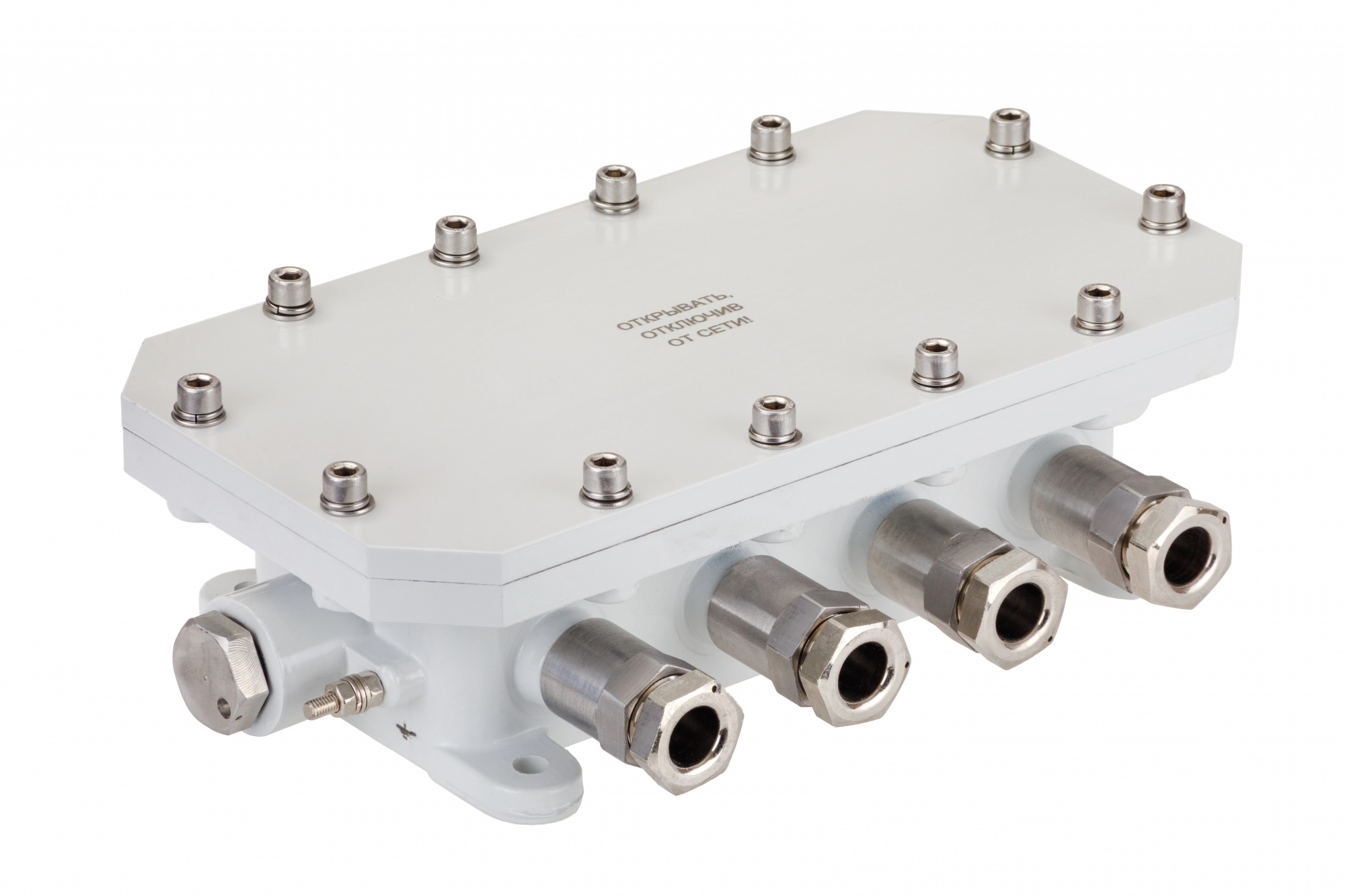

Коробка ККВ-ПА выполнена в виде литой алюминиевой взрывонепроницаемой оболочки, состоящей из корпуса и крышки с резьбовым соединением. Конструкция соответствует требованиям взрывозащиты вида «взрывонепроницаемая оболочка» и обеспечивает локализацию возможного взрыва внутри корпуса без передачи его во внешнюю среду.

Корпус изготовлен из алюминиевого сплава с защитным антикоррозионным покрытием, что гарантирует длительный срок службы изделия в агрессивных промышленных условиях. Внутреннее пространство коробки позволяет размещать оборудование габаритами до 180×85×40 мм, а присоединительные размеры могут быть согласованы под конкретный проект.

В корпусе предусмотрена возможность установки до десяти кабельных вводов различных типов — для открытой прокладки кабеля, прокладки в трубе или металлорукаве, а также для бронированных кабелей с заземлением экрана. Неиспользуемые отверстия закрываются сертифицированными резьбовыми заглушками.

Взрывозащита и степень защиты

Коробка ККВ-ПА имеет маркировку взрывозащиты 1Ex db IIВ T5/T6 Gb в зависимости от установленного оборудования и температурного класса. Это позволяет применять изделие в газоопасных средах с различными категориями взрывоопасных смесей.

Степень защиты корпуса от проникновения пыли и влаги соответствует IP66/IP67, что обеспечивает надёжную работу устройства при воздействии атмосферных осадков, пыли, грязи и струй воды. Коробка сохраняет герметичность при длительной эксплуатации на открытых площадках и в производственных помещениях.

Условия эксплуатации

Коробка коммутационная ККВ-ПА рассчитана на круглосуточную непрерывную эксплуатацию в климатическом исполнении УХЛ2. Изделие устойчиво к воздействию вибраций, механических нагрузок и электромагнитных помех, а также обладает высокой сейсмостойкостью — до 9 баллов по шкале MSK-64. Коробка может устанавливаться в произвольном пространственном положении.

Монтаж и обслуживание

Монтаж коробки ККВ-ПА осуществляется на несущие металлические или бетонные конструкции с обязательным подключением заземления. Все взрывозащитные поверхности перед установкой подлежат обработке антикоррозионной смазкой. После завершения монтажа коробка пломбируется для предотвращения несанкционированного доступа.

Техническое обслуживание изделия сводится к периодическому визуальному осмотру, контролю состояния кабельных вводов, заземляющих зажимов и целостности корпуса. При соблюдении требований эксплуатации срок службы коробки составляет не менее 10 лет.
