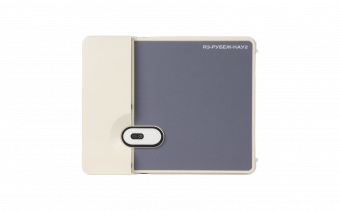

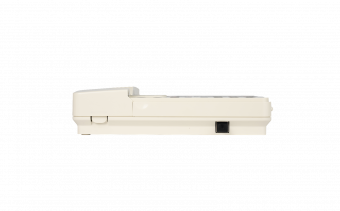

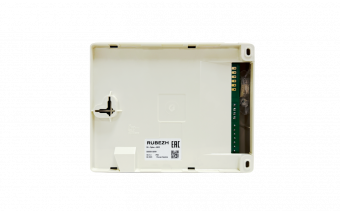

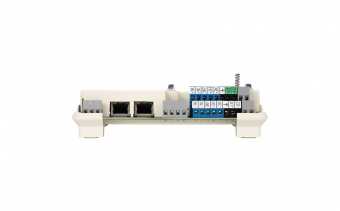

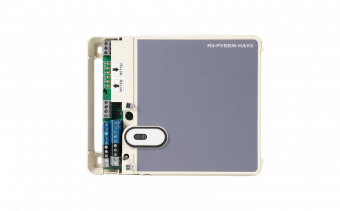

Контроллер адресных устройств Рубеж R3-РУБЕЖ-КАУ2

Контроллер адресных устройств R3-РУБЕЖ-КАУ2 является ключевым элементом адресных систем безопасности и автоматизации, построенных на протоколе R3-Link. Он выполняет функции сбора, обработки и передачи информации от адресных устройств, а также управления исполнительными модулями в соответствии с заданными сценариями и логикой работы.

Устройство поддерживает подключение до 500 адресных устройств, при этом на одну адресную линию связи может быть подключено до 250 устройств. Адресные линии могут быть организованы как в радиальной, так и в кольцевой топологии, что повышает живучесть системы при обрывах линии и упрощает проектирование.

Контроллер применяется в составе систем:

• пожарной сигнализации;
• охранной сигнализации;
• автоматического пожаротушения;
• дымоудаления и противодымной вентиляции;
• систем оповещения и управления эвакуацией;
• систем контроля и управления доступом (СКУД).

КАУ2 поддерживает работу с широким спектром адресных устройств производства «РУБЕЖ», включая пожарные и охранные извещатели, адресные метки, релейные и интерфейсные модули, источники питания, модули автоматики и радиоканальные расширители. Обмен данными осуществляется по протоколу R3-Link и RS-R3, что обеспечивает совместимость с существующими и проектируемыми системами.

Контроллер оснащён энергонезависимой памятью для хранения конфигурации и журналов событий. В памяти фиксируются все ключевые события системы: пожары, тревоги, неисправности, действия операторов, пуски исполнительных устройств и сценариев. Журналы разделены по типам и сохраняются даже при отключении питания.

Настройка и конфигурирование контроллера выполняются с помощью программного обеспечения FireSec. Подключение к ПК возможно через интерфейс USB либо через сеть R3-Link с использованием модулей сопряжения. Контроллер может работать как автономно, так и в составе распределённой сети с централизованным мониторингом.

Питание устройства осуществляется от внешних резервированных источников постоянного тока напряжением 12 или 24 В. Поддерживается контроль основного и резервного питания, а также автоматическая фиксация аварийных режимов. Для повышения надёжности эксплуатации предусмотрено заземление и защита от электромагнитных помех.

Контроллер адресных устройств R3-РУБЕЖ-КАУ2 разработан с учётом требований к длительной непрерывной эксплуатации на объектах с круглосуточным режимом работы. Устройство выполняет постоянный контроль состояния адресных линий связи, корректности обмена данными с подключёнными устройствами и параметров питания. В случае возникновения обрыва линии, короткого замыкания или потери связи с адресным устройством информация автоматически фиксируется в журнале событий и передаётся в систему диспетчеризации.

Благодаря поддержке кольцевой топологии адресных линий обеспечивается высокая отказоустойчивость: при повреждении участка линии система сохраняет работоспособность за счёт альтернативного пути передачи данных. Контроллер легко интегрируется в уже существующие системы «РУБЕЖ», что позволяет выполнять модернизацию и расширение системы безопасности без замены установленного оборудования и остановки объекта.

Контроллер R3-РУБЕЖ-КАУ2 рассчитан на круглосуточную непрерывную эксплуатацию, устойчив к внешним воздействиям и соответствует требованиям нормативных документов в области пожарной и электрической безопасности. Компактный пластиковый корпус позволяет удобно размещать устройство в шкафах управления и на стенах помещений различного назначения.
