Кабель для связи с компьютером Ритм «USB2»
Кабель для связи с компьютером Ритм «USB2» — универсальный интерфейс для локальной настройки охранных и охранно-пожарных приборов НПО «Ритм». Поддерживает подключение устройств с 4-, 10- и 14-контактными разъёмами, а также запись голосовых файлов в панели «Контакт GSM-5 с голосом». При подключении создаётся виртуальный COM-порт. Питание осуществляется от USB ПК, предусмотрена световая индикация наличия питания. Эксплуатация допускается в помещениях при температуре окружающей среды от +5 до +50 °C.
Доставка:
Варианты доставки: Курьер, ПВЗ.
Самовывоз: от 13 июля
Варианты доставки: Курьер, ПВЗ.
Самовывоз: от 13 июля
Варианты доставки: Курьер, ПВЗ.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер, ПВЗ.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер, ПВЗ.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
Варианты доставки: Курьер.
Самовывоз: от 13 июля
по всей России
в течение 30 дней
- Описание
- Параметры
- Отзывы о товаре
- Задать вопрос
- Документы
Кабель для связи с компьютером Ритм «USB2» предназначен для профессиональной локальной настройки оборудования производства НПО «Ритм». Данная модель является расширенной версией интерфейсного кабеля и обеспечивает подключение широкого спектра охранных и охранно-пожарных приборов, включая панели серии «Контакт», LAN-устройства и радиоканальные модули.
Основное назначение кабеля — организация стабильного обмена данными между персональным компьютером и прибором при конфигурировании параметров, обновлении настроек и сервисном обслуживании. После подключения к USB-порту ПК в операционной системе создаётся виртуальный COM-порт. Через него работают программы ritm.conf и Ritm Configure, а также специализированное программное обеспечение для приборов с различными версиями прошивки.
В отличие от базовых моделей, USB2 поддерживает подключение к приборам через несколько типов интерфейсных разъёмов: четырёхконтактный, десятиконтактный и четырнадцатиконтактный шлейфы. Дополнительно предусмотрен разъём mini-jack для записи звуковых файлов в память панели «Контакт GSM-5 с голосом». Это позволяет использовать кабель не только для стандартной настройки, но и для загрузки голосовых сообщений оповещения.
Конструкция и элементы
- XS1 — подключение через 4-контактный шлейф;
- XS3 — подключение через 10-контактный шлейф;
- XS5 — подключение через 14-контактный шлейф;
- XS4 — разъём mini-jack 3,5 мм для записи аудиофайлов;
- XS2 — USB-разъём для подключения к персональному компьютеру;
- JMP1 и JMP2 — перемычки для выбора режима настройки панели «Контакт LAN»;
- VD2 — зелёный индикатор питания.
Индикация
При подключении к USB-порту персонального компьютера загорается зелёный светодиод VD2, сигнализирующий о наличии питания. Отсутствие свечения указывает на отсутствие питания от USB-порта.
Порядок использования при локальной настройке
- Скачать и установить драйверы с официального сайта производителя.
- При настройке панели «Контакт LAN» установить перемычки JMP1 и JMP2 в положение 2–3. Для остальных приборов — в положение 1–2.
- Подключить соответствующий шлейф к прибору.
- Подключить USB-разъём к ПК.
- Запустить программу настройки и выбрать созданный виртуальный COM-порт.
- Выполнить конфигурирование оборудования.
Использование для записи звуковых файлов
- Подключить аудиокабель mini-jack к разъёму XS4.
- Подключиться к панели «Контакт GSM-5 с голосом» через разъём XS5.
- Запустить программу настройки и выполнить запись звуковых файлов в память панели.
Условия эксплуатации
Эксплуатация допускается в помещениях при температуре окружающей среды от +5 до +50 °C, относительной влажности воздуха не более 80% при температуре до +35 °C и атмосферном давлении от 84 до 106,7 кПа.
Техническое обслуживание
Не реже двух раз в год рекомендуется проверять надёжность контактов, целостность кабелей и шлейфов, а также отсутствие механических повреждений изоляции.

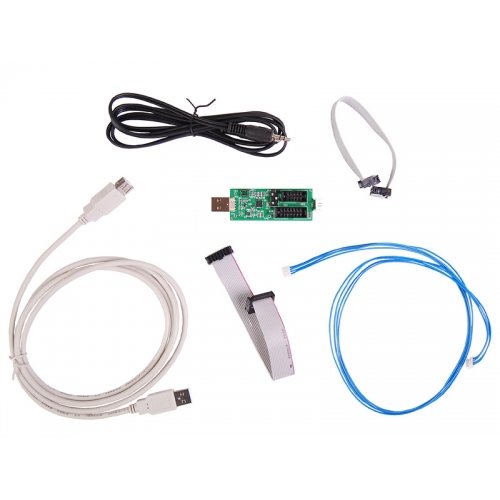

Комплектация
- Кабель для связи с компьютером «USB2» — 1 шт.;
- Перемычки (джамперы) — 2 шт.;
- Удлинитель USB 2.0 AM-AF — 1 шт.;
- Шлейф четырёхконтактный — 1 шт.;
- Шлейф десятиконтактный — 1 шт.;
- Шлейф четырнадцатиконтактный — 1 шт.;
- Аудиокабель Jack 3,5 мм — 1 шт.;
- Паспорт изделия — 1 шт.;
- Упаковка — 1 шт.
Технические характеристики
Параметр Значение Модель Ритм USB2 Назначение Локальная настройка оборудования и запись голосовых файлов Интерфейс подключения к ПК USB 2.0 Интерфейсы подключения к приборам 4-контактный, 10-контактный, 14-контактный, mini-jack 3,5 мм Тип интерфейса Виртуальный COM-порт Питание От USB-порта ПК Индикация Зелёный светодиод питания Рабочая температура от +5 °C до +50 °C Относительная влажность до 80% при +35 °C Атмосферное давление 84–106,7 кПа Материал корпуса Пластик Габариты Компактный модуль с комплектом шлейфов Вес До 0,2 кг (в комплекте) Гарантия 12 месяцев
Компания Ритм является оператором РНИС по Северо-Западному федеральному округу.
Наша компания 29 Ноября 2013 года подписала соглашение о взаимодействии и информационном обмене между федеральной службой по надзору в сфере транспорта и оператором навигационно-информационной системы с Северо-Западным межрегиональным управлением государственного автодорожного надзора Федеральной службы по надзору в сфере транспорта.Похожие товары*Производитель оставляет за собой право без уведомления дилера менять характеристики, внешний вид, комплектацию товара и место его производства. Указанная информация не является публичной офертойМесто установки Помещение Материал корпуса Пластик Тип оборудования Кабель Min рабочая температура (°С) +5 Max рабочая температура (°С) +50 Способ подключения Проводной - Вы можете задать любой интересующий вас вопрос по товару или работе магазина.
Наши квалифицированные специалисты обязательно вам помогут. Документы
Паспорт «Кабель для связи с компьютером USB 2»Размер: 82,3 кб20151130-1Размер: 170,3 кб
