Извещатель разбития стекла, Звон-1

Извещатель разбития стекла, Звон-1

Извещатель охранный поверхностный звуковой ИО329-8 «Звон-1» предназначен для надежного обнаружения разрушения различных типов строительных стекол. Устройство разработано для обеспечения безопасности в закрытых помещениях, предотвращения несанкционированного проникновения и минимизации ущерба от возможных повреждений.

Компактный корпус устройства позволяет легко его интегрировать в интерьер, не нарушая его эстетику. Благодаря использованию микроконтроллеров, извещатель обладает высокой надежностью и помехозащищенностью, что значительно повышает его эффективность в различных условиях эксплуатации.

Основные особенности и функции:

1. Обнаружение разрушения стекол: Извещатель способен обнаруживать разрушение всех видов строительных стекол, включая обычные, закаленные, узорчатые, армированные, многослойные и защищенные полимерной пленкой (ламинированные), а также стеклянные пустотелые блоки.
2. Компактный корпус: Небольшие размеры устройства позволяют легко его установить и сделать незаметным в интерьере помещения.
3. Регулировка чувствительности: Устройство оснащено функцией дискретной регулировки чувствительности, что позволяет настраивать его на высокую или низкую чувствительность в зависимости от условий охраняемого объекта.
4. Режим тестирования: Извещатель включает режим тестирования с автоматическим отключением, что упрощает проверку и настройку устройства.
5. Устойчивость к помехам: Устройство устойчиво к акустическим шумам (телефон, транспорт, гроза, град), электростатическим разрядам, помехам по сети питания и воздействию электромагнитных полей.
6. Высокая помехозащищенность: Использование микроконтроллеров обеспечивает высокий уровень помехозащищенности и точность обнаружения.
7. Контроль цепи питания: Устройство следит за цепью питания, что повышает его надежность и предотвращает сбои в работе.
8. Электропитание: Извещатель питается от источника постоянного тока с номинальным напряжением 12 В.

Извещатель ИО329-8 «Звон-1» подходит для установки на стене, потолке помещения, оконной раме или в оконном проеме. Он формирует тревожные извещения путем размыкания контактов реле, что обеспечивает своевременное оповещение о попытках разрушения стекол и позволяет предотвратить несанкционированное проникновение.

Технические характеристики устройства:

Максимальная дальность обнаружения составляет 6 метров, что позволяет эффективно контролировать большие площади. Минимальная контролируемая площадь стекла равна 0,1 м², что делает устройство универсальным для различных типов окон и стеклопакетов. Устройство работает при напряжении питания от 9 до 17 В и потребляет всего 18 мА в дежурном режиме.

Температурный диапазон работы устройства от -20 до +45° С позволяет использовать его в различных климатических условиях. Извещатель обладает степенью защиты IP30, что обеспечивает достаточную защиту от пыли и случайных контактов. Компактные размеры (80×47×29 мм) облегчают установку устройства даже в ограниченных пространствах.

Преимущества использования извещателя ИО329-8 «Звон-1»:

• Высокая надежность и точность: Современные микроконтроллеры обеспечивают высокую точность обнаружения разрушений стекол и минимизацию ложных срабатываний.
• Гибкость установки: Возможность установки на стене, потолке, оконной раме или в оконном проеме делает устройство универсальным для различных типов помещений.
• Эффективная защита от помех: Устойчивость к акустическим и электромагнитным помехам обеспечивает стабильную работу устройства даже в сложных условиях.
• Простота настройки и эксплуатации: Функции дискретной регулировки чувствительности и режим тестирования с автоматическим отключением упрощают настройку и проверку устройства.

Установка извещателя

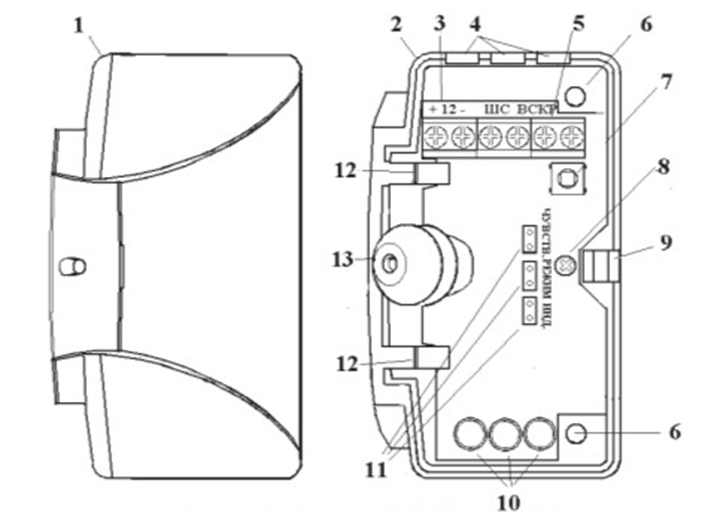

1 Извещатель состоит из крышки (1) и основания (2) с установленной на нем печатной платой (3). Крышка крепится к основанию двумя зацепами (12) и защелкой (9). В конструкции основания предусмотрены вскрываемые отверстия (4) для ввода проводов и отверстия (6) для крепления основания к монтажной поверхности. Печатная плата крепится к основанию зацепами (12) и винтом (8). На печатной плате расположены маркированные клеммы (5) для подключения к прибору приемно-контрольному, датчик вскрытия корпуса (7)1), три светодиодных индикатора (10), микрофон (13) и перемычки (11) управления настройкой извещателя.

2 Для установки извещателя следует:

• нажать отверткой через прямоугольное отверстие в боковой стенке крышки на защелку (9) и снять крышку;
• прикрепить шурупами основание с печатной платой к монтажной поверхности в выбранном месте установки;
• вскрыть необходимое количество отверстий (4) в боковой стенке основания и ввести провода;
• подключить извещатель к прибору приемно-контрольному в соответствии с инструкцией по его эксплуатации.

Извещатель охранный поверхностный звуковой ИО329-8 «Звон-1» является надежным средством защиты помещений от проникновения через разрушенные стекла. Его высокая точность, устойчивость к помехам и гибкость установки делают его незаменимым элементом систем безопасности в жилых и коммерческих зданиях.
