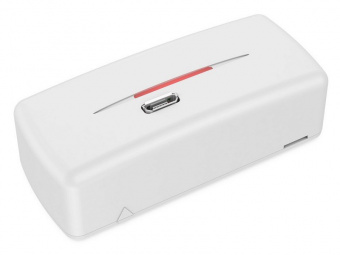

Извещатель охранный удара/наклона Ритм DST

Извещатель охранный удара/наклона «DST» представляет собой проводной охранный датчик, предназначенный для регистрации внешнего физического воздействия на охраняемый объект: наклона, удара, вибрации и повышения температуры. Основным элементом датчика является трёхосевой интегральный акселерометр, обеспечивающий высокую точность измерения ускорений.

Датчик может применяться в составе любой охранной системы, работающей с устройствами типа «сухой контакт». При достижении заданного порогового значения выход извещателя изменяет своё состояние.

Функциональные возможности

• Контроль наклона объекта (порог от 0 до 45°);
• Настройка задержки срабатывания при наклоне (1–20 секунд);
• Регистрация удара с чувствительностью до 2 g;
• Контроль превышения температурного порога;
• Настраиваемое нормальное состояние выхода (НО или НЗ);
• USB-интерфейс для конфигурирования через ПК.

Чувствительность по наклону составляет 3°. Датчик воспринимает изменение положения по двум плоскостям из трёх, что позволяет эффективно выявлять попытки перемещения или вскрытия защищаемого оборудования.

Настройка и программирование

Подключение к ПК осуществляется через MicroUSB с использованием программ ritm.conf или Ritm Configure. Возможна калибровка положения датчика, задание порогов срабатывания, выбор нормального состояния выхода и обновление встроенного программного обеспечения.

В разделе «Калибровка» пользователь может зафиксировать текущее положение датчика как базовое, относительно которого будут отсчитываться отклонения.

Извещатель «DST» особенно эффективен при защите объектов, подверженных риску несанкционированного перемещения или демонтажа: банкоматов, платежных терминалов, сейфов, серверных стоек, промышленного оборудования и транспортных контейнеров. Благодаря высокой чувствительности по углу наклона датчик способен зафиксировать даже незначительное изменение положения конструкции.

Настраиваемый порог удара позволяет адаптировать устройство под условия конкретного объекта — от защиты стационарных металлических шкафов до оборудования, установленного на вибронагруженных основаниях. Возможность задания задержки срабатывания предотвращает ложные тревоги при кратковременных внешних воздействиях.

Компактные размеры корпуса обеспечивают скрытый монтаж внутри защищаемого оборудования. Низкое энергопотребление позволяет использовать извещатель в составе систем с резервным аккумуляторным питанием без существенной нагрузки на блок питания панели.

Программная настройка через USB-интерфейс делает процесс ввода в эксплуатацию быстрым и удобным, а возможность обновления встроенного ПО обеспечивает актуальность функционала на протяжении всего срока службы.

Подключение к охранной панели

Датчик имеет один выход для подключения к приемо-контрольному прибору. Подключение возможно по схеме «сухой контакт» либо по резистивной охранной схеме при использовании двух датчиков в одном шлейфе.

Питание осуществляется от внешнего источника DC 8–30 В либо от USB (5 В). Максимальный ток потребления — 20 мА.

Индикация

Световод на корпусе отображает состояние устройства:

• Красный — сработка датчика;
• Синий — перезагрузка датчика.

Монтаж и эксплуатация

Датчик устанавливается на ровную поверхность. Не рекомендуется монтаж вблизи источников электромагнитных помех, трасс силового кабеля и отопительных приборов.

Диапазон рабочих температур составляет от −30 до +50 °C. Габаритные размеры — 70×30×22 мм, масса — 25 г.

Технические характеристики

Благодаря высокой чувствительности и гибкой настройке порогов, извещатель «DST» обеспечивает эффективную защиту объектов от попыток несанкционированного перемещения, вскрытия или демонтажа.
