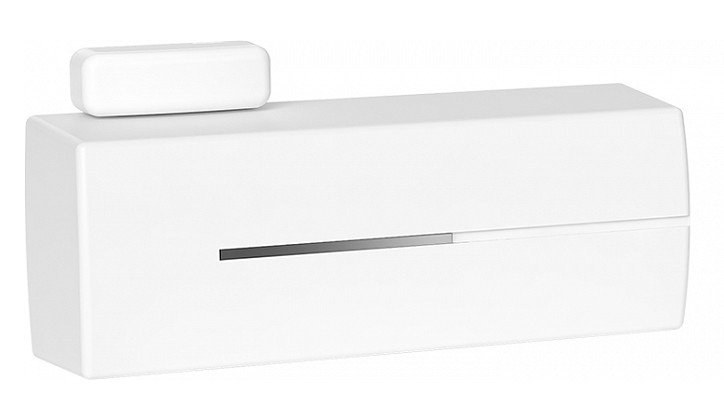

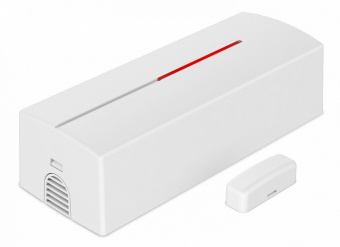

Извещатель охранный магнито-контактный универсальный радиоканальный Ритм RDD1

Радиоканальный магнитоконтактный извещатель RDD1 — это беспроводное охранное устройство, предназначенное для обнаружения факта открытия дверей, окон, люков, ворот и других подвижных конструкций. Извещатель применяется в составе радиоканальных систем охранной и охранно-пожарной сигнализации и обеспечивает передачу тревожных и служебных сообщений по защищённому радиоканалу.

Назначение и область применения

Основное назначение извещателя RDD1 — контроль состояния охраняемых конструкций и своевременное формирование тревожного сигнала при их несанкционированном открытии. Устройство используется в системах безопасности, где требуется отказаться от прокладки кабельных линий или дополнить существующую проводную систему беспроводными датчиками.

• системы охранной сигнализации;
• охранно-пожарные системы;
• модернизация существующих систем безопасности;
• объекты с готовой отделкой, где прокладка кабеля затруднена;
• жилые, коммерческие, административные и промышленные помещения.

Извещатель подходит для установки на входные и межкомнатные двери, окна, витрины, технические люки и другие подвижные элементы конструкций.

Принцип действия

Работа RDD1 основана на использовании магнитоконтактного датчика (геркона). В нормальном состоянии, при закрытой двери или окне, магнит находится в зоне чувствительности геркона, и цепь считается замкнутой. При открытии конструкции магнит удаляется от датчика, состояние геркона изменяется, и извещатель формирует тревожное сообщение.

Сформированный сигнал передаётся по радиоканалу на совместимый радиоканальный приёмник, который далее обрабатывает событие в соответствии с настройками системы безопасности.

Радиоканал и передача данных

RDD1 использует радиоканал в диапазоне 433 МГц, обеспечивающий устойчивую и надёжную связь с приёмными устройствами. Передача данных осуществляется с применением кодирования и адресации, что снижает вероятность ложных срабатываний и исключает воздействие посторонних радиоустройств.

Дальность радиосвязи:

• до 600 метров на открытой местности;
• внутри зданий — в зависимости от планировки, материалов стен и уровня радиопомех.

Извещатель периодически передаёт служебные сообщения, подтверждающие наличие связи с приёмником.

Основная и дополнительная зоны

RDD1 поддерживает две зоны контроля:

• основную — встроенный магнитоконтактный датчик;
• дополнительную — проводной вход для подключения внешнего охранного извещателя.

Наличие дополнительной зоны позволяет расширить функциональность устройства, подключив к нему, например, проводной датчик открытия, вибрационный или иной охранный извещатель. События по основной и дополнительной зонам передаются по радиоканалу раздельно и могут обрабатываться системой независимо.

Защита от вскрытия и саботажа

Извещатель оснащён встроенными тамперами, обеспечивающими контроль вскрытия корпуса и отрыва устройства от монтажной поверхности. При попытке демонтажа, вскрытия корпуса или несанкционированного вмешательства формируется тревожное сообщение, которое немедленно передаётся на приёмное устройство.

Контроль состояния и служебные функции

RDD1 передаёт служебные сообщения, необходимые для корректной эксплуатации системы безопасности:

• контроль наличия радиосвязи с приёмником;
• контроль уровня заряда элемента питания;
• индикация технических событий.

При снижении напряжения питания ниже допустимого уровня извещатель передаёт соответствующее сообщение, что позволяет заблаговременно заменить батарею и избежать отказа устройства.

Питание и автономная работа

Питание извещателя осуществляется от литиевого элемента питания CR123A. Благодаря низкому энергопотреб
