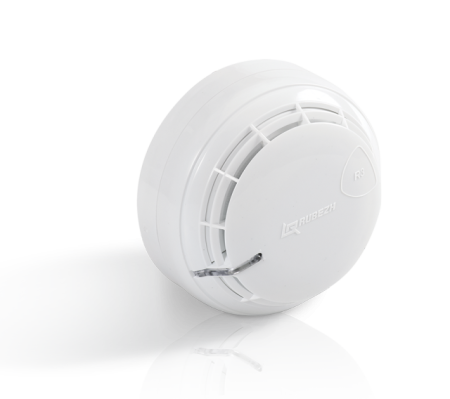

Извещатель дымовой, оптико-электронный, ИП-212-64 R3 W1.02

ИП-212-64 R3 W1.02 - это извещатель дымовой, применяемый для обнаружения возгораний на ранних стадиях и своевременного предупреждения о них. Это надежное и эффективное устройство, разработанное с учетом современных технологических требований и стандартов безопасности.

Этот дымовой извещатель обладает оптико-электронным механизмом действия, который реагирует на наличие дыма в воздухе и активирует сигнал тревоги. Его применение особенно важно в помещениях с высоким риском возникновения пожара, таких как склады, офисы, жилые дома и общественные здания.

• Надежность: ИП-212-64 R3 W1.02 предлагает высокую надежность и стабильность работы, что делает его идеальным выбором для обнаружения пожаров на ранних стадиях и предотвращения серьезных последствий.
• Эффективность: Благодаря использованию оптико-электронного механизма, извещатель быстро реагирует на дым и моментально активирует тревожный сигнал, обеспечивая оперативное предупреждение о пожаре.
• Универсальность: Устройство подходит для использования в различных условиях эксплуатации и может быть установлено как внутри помещений, так и на открытых площадках.

Извещатель выполняет следующие функции:

•  измерение концентрации дыма;
•  обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
•  формирование и передача в приемно-контрольный прибор сигнала «Неисправность»;
•  индикацию режима работы извещателя;
•  автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
•  тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

Извещатель дымовой ИП-212-64 R3 W1.02 представляет собой надежное и эффективное устройство для обнаружения пожаров на ранних стадиях. Его использование помогает предотвратить серьезные ущербы и защитить жизни и имущество.

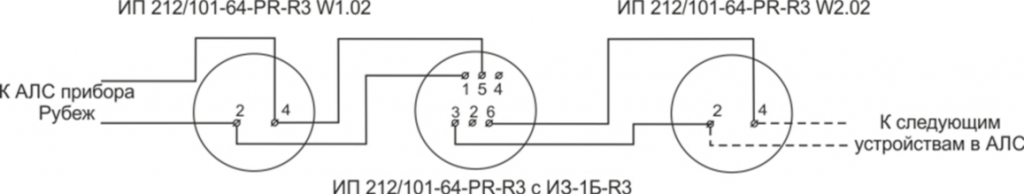

Схема подключения извещателя ИП 212-64-R3 ИП-212-64 R3 W1.02

Устройство и принцип работы извещателя

- Извещатель представляет собой оптико-электронное устройство. Обработка информации производится встроенным микроконтроллером.

- Извещатель состоит из розетки и датчика, представляющего собой пластмассовый корпус, внутри которого размещена оптико-электронная система и плата с электронными компонентами, обеспечивающая обработку сигналов на базе микроконтроллера. Разъемное соединение датчика с розеткой обеспечивает удобство установки, монтажа и обслуживания извещателя. Внешний вид извещателя приведен в приложении А.

- Для исключения ложных срабатываний, связанных с запыленностью дымовой камеры, в извещателе применен алгоритм автоматической компенсации запыленности дымовой камеры. При этом чувствительность извещателя не изменяется. При достижении порога запыленности извещатель передает информацию об этом в ПКП. При этом извещатель продолжает полностью выполнять все свои функции. После очистки дымовой камеры извещатель автоматически полностью восстанавливает свою работоспособность. При превышении заданных значений по запыленности формируется сигнал «Пожар» аналогично описанному выше.

- Контроль работоспособности извещателя осуществляется нажатием на встроенную тест-кнопку или направлением луча оптического тестера ОТ-1 на тест-кнопку (луч следует направлять перпендикулярно плоскости установки извещателя). Извещатель должен перейти в режим «Тест «Кнопка» по нажатию кнопки или «Тест «Лазер» по свечению оптическим тестером.

Исполнение

1. Обозначение типа извещателя: ИП 212/101-64-PR – извещатель пожарный комбинированный
2. Работа в адресной системе: -R3 – для подключения в АЛС приборов протокола R3
3. Тип контактов для крепления проводов АЛС: W – винтовые
4. Тип монтажа: 1 - на несущие конструкции, 2 – подвесной потолок
5. Количество контактов подключения АЛС: 02 – 2 контакта, 03 – 3 контакта (для подключения АЛС и экрана кабеля АЛС)
6. Дополнительные обозначения.
