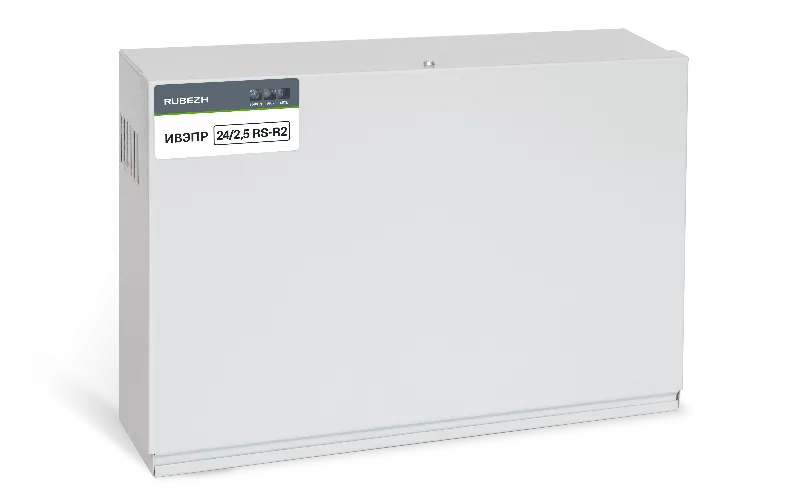

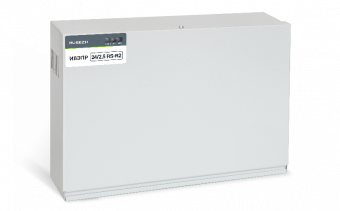

Источник питания Рубеж ИВЭПР 24/2,5 RS-R3 2х17 БР

Источник вторичного электропитания резервированный адресный ИВЭПР 24/2,5 RS-R3 исп. 2×17 БР предназначен для круглосуточного бесперебойного электропитания технических средств охранно-пожарной сигнализации, противопожарной автоматики и систем контроля доступа постоянным напряжением 24 В. Устройство применяется в составе адресных систем безопасности «Рубеж» и интегрируется с приёмно-контрольными приборами «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллерами адресных устройств «R3-Рубеж-КАУ2».

Резервирование и питание

Резервирование электропитания осуществляется от двух герметичных свинцово-кислотных аккумуляторных батарей напряжением 12 В и ёмкостью 17 А·ч каждая, размещаемых в корпусе источника. При наличии сетевого напряжения 230 В источник обеспечивает питание нагрузки и одновременную подзарядку АКБ. При пропадании сети происходит автоматический переход в резервный режим без перерыва питания подключённых потребителей.

Источник осуществляет независимый контроль состояния каждой аккумуляторной батареи, выполняет управляемый заряд и защиту от глубокого разряда. При снижении напряжения АКБ до пороговых значений формируются события «Предварительный разряд АКБ» и «Глубокий разряд АКБ», передаваемые в прибор по интерфейсу RS-R3.

Выходные параметры и защита

Максимальный ток нагрузки источника составляет 2,5 А. Выходное напряжение при работе от сети находится в диапазоне от 22,8 до 27,6 В, при работе от АКБ — от 19 до 27 В с учётом падения напряжения на внутренних цепях. Источник оснащён электронной защитой выхода от короткого замыкания и перегрузки по току, с автоматическим восстановлением после устранения аварийного режима.

Дополнительно реализована термозащита, предотвращающая повреждение элементов источника при перегреве. При срабатывании защиты нагрузка автоматически отключается, а после нормализации температуры — подключается без вмешательства обслуживающего персонала.

Адресная интеграция и диагностика

ИВЭПР 24/2,5 RS-R3 занимает один адрес в адресной линии связи системы «Рубеж». По интерфейсу RS-R3 в прибор передаются сведения о состоянии сети 230 В, выходного напряжения, токе нагрузки, состоянии АКБ, вскрытии корпуса и аварийных событиях. Это обеспечивает централизованный мониторинг электропитания и повышает информативность системы безопасности.

На лицевой панели корпуса расположены светодиодные индикаторы «СЕТЬ», «ВЫХОД», «АКБ» и «СВЯЗЬ», позволяющие визуально контролировать режимы работы источника. Предусмотрен датчик вскрытия корпуса для формирования извещения о несанкционированном доступе.

Конструкция и условия эксплуатации

Источник выполнен в металлическом корпусе настенного исполнения и рассчитан на эксплуатацию в закрытых помещениях при температуре окружающей среды от −10 до +50 °C и относительной влажности воздуха до 93 % без образования конденсата. Степень защиты оболочки — IP20. Средний срок службы изделия составляет не менее 10 лет, средняя наработка на отказ — не менее 40 000 часов.

ИВЭПР 24/2,5 RS-R3 исп. 2×17 БР широко применяется на административных, коммерческих и промышленных объектах, где требуется надёжное резервированное электропитание адресных устройств и высокая степень контроля параметров питания в составе единой системы безопасности.
