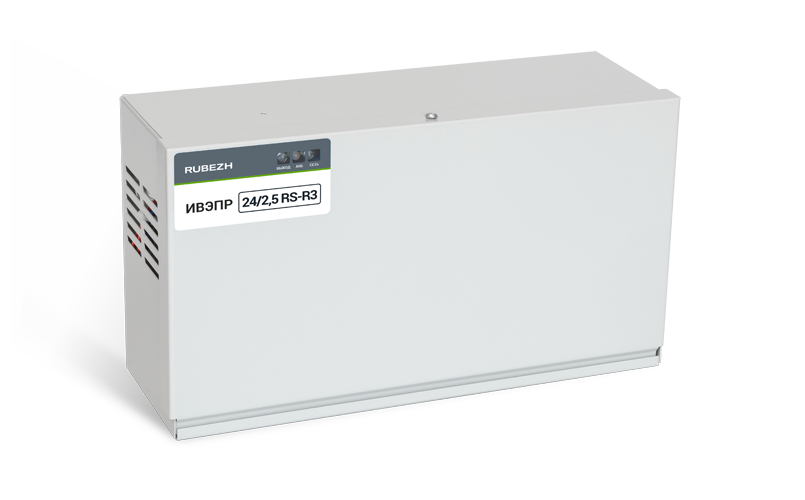

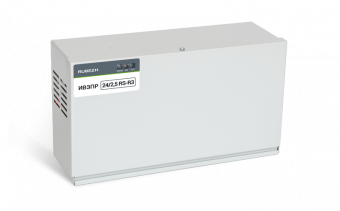

Источник питания Рубеж ИВЭПР 24/2,5 RS-R3 2х12 БР

Источник питания Рубеж ИВЭПР 24/2,5 RS-R3 исп. 2×12 БР относится к адресным резервированным источникам вторичного электропитания и предназначен для обеспечения бесперебойного питания оборудования охранно-пожарной сигнализации, автоматических установок пожаротушения, систем оповещения и контроля доступа постоянным напряжением 24 В. Устройство применяется в составе адресных систем «Рубеж» протокола R3 и эксплуатируется совместно с приёмно-контрольными и управляющими приборами «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП», а также с контроллерами адресных устройств «R3-Рубеж-КАУ2».

Исполнение 2×12 БР предусматривает установку внутри корпуса двух герметизированных свинцово-кислотных аккумуляторных батарей номинальным напряжением 12 В и ёмкостью 12 А·ч каждая. Такое решение обеспечивает увеличенное время автономной работы системы при отсутствии сетевого электропитания и позволяет применять источник на объектах с повышенными требованиями к резервированию.

Режимы работы и резервирование

В нормальном режиме ИВЭПР 24/2,5 RS-R3 осуществляет питание нагрузки от сети переменного тока напряжением 150…265 В частотой 47–63 Гц с одновременной подзарядкой установленных аккумуляторных батарей. При пропадании сетевого напряжения или выходе его параметров за допустимые пределы источник автоматически переходит на питание от АКБ без перерыва в работе подключённого оборудования.

Резервирование осуществляется от двух аккумуляторных батарей с независимым контролем их состояния и заряда. Источник выполняет автоматическую подзарядку исправных АКБ, контролирует напряжение на их клеммах и предотвращает глубокий разряд. При снижении напряжения АКБ формируются извещения «Предварительный разряд АКБ» и «Глубокий разряд АКБ», которые передаются в приёмно-контрольный прибор.

Электрические параметры и защита

Источник обеспечивает выходное напряжение в диапазоне 22,8–27,6 В при работе от сети и 19–27 В при работе от аккумуляторных батарей с учётом падения напряжения на внутренних цепях. Максимальный ток нагрузки составляет 2,5 А. Величина пульсаций выходного напряжения не превышает 100 мВ, что гарантирует стабильную работу чувствительных электронных устройств.

ИВЭПР 24/2,5 RS-R3 оснащён электронной защитой выхода от короткого замыкания и перегрузки. При возникновении аварийного режима выход автоматически отключается, а после устранения причины неисправности питание нагрузки восстанавливается автоматически. Также реализована встроенная термозащита, отключающая выход при перегреве элементов источника.

Адресная интеграция и индикация

Источник имеет встроенный интерфейс RS-R3 и занимает один адрес в адресной системе. По адресной линии связи в прибор передаётся информация о наличии сетевого напряжения, выходном напряжении, токе нагрузки, состоянии аккумуляторных батарей, срабатывании защит, вскрытии корпуса и наличии связи. Ток потребления от адресной линии связи не превышает 0,9 мА.

На лицевой панели корпуса расположены световые индикаторы «СЕТЬ», «ВЫХОД», «АКБ» и «СВЯЗЬ», обеспечивающие визуальный контроль режимов работы. Дополнительно источник формирует дискретный выход «Авария» для передачи сигналов неисправности во внешние цепи автоматики.

Конструкция и условия эксплуатации

ИВЭПР 24/2,5 RS-R3 исп. 2×12 БР выполнен в металлическом корпусе, предназначенном для настенного монтажа внутри помещений. Степень защиты оболочки — IP20. Корпус оснащён датчиком вскрытия, формирующим адресное извещение при несанкционированном доступе. Выходы источника гальванически изолированы от корпуса, что повышает электробезопасность и устойчивость к электромагнитным помехам.

Источник рассчитан на круглосуточную непрерывную эксплуатацию при температуре окружающей среды от −10 до +50 °C и относительной влажности воздуха до 93 % без образования конденсата. Средняя наработка на отказ составляет не менее 40 000 часов, а средний срок службы — не менее 10 лет, что делает устройство надёжным элементом систем безопасности объектов различного назначения.
