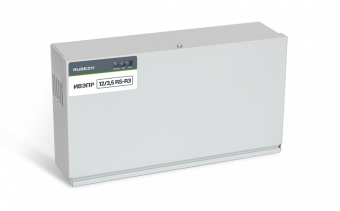

Источник питания Рубеж ИВЭПР 12/3,5 RS-R3 2х7 БР

Источник вторичного электропитания резервированный адресный Рубеж ИВЭПР 12/3,5 RS-R3 2×7 БР предназначен для бесперебойного питания оборудования охранно-пожарной сигнализации, систем контроля доступа и других технических средств безопасности напряжением 12 В. Устройство рассчитано на работу в составе адресных систем «Рубеж» по протоколу RS-R3 и обеспечивает автоматический переход на резервное питание при пропадании сетевого напряжения.

Модель выполнена в металлическом корпусе и предусматривает установку двух аккумуляторных батарей емкостью по 7 А·ч, что обеспечивает требуемое время автономной работы оборудования. Источник поддерживает интеллектуальный контроль состояния сети, нагрузки и аккумуляторов, формирует диагностические сообщения и передает их в приемно-контрольные приборы системы.

ИВЭПР 12/3,5 RS-R3 2×7 БР применяется для электропитания пожарных и охранных извещателей, адресных модулей, исполнительных устройств, контроллеров и другого оборудования, входящего в состав систем безопасности. Устройство используется на объектах различного назначения: административных зданиях, торговых и офисных центрах, промышленных объектах, учреждениях здравоохранения и образования.

Источник полностью совместим с ППКОПУ «R3-Рубеж-2ОП» и контроллерами адресных устройств «R3-Рубеж-КАУ2», занимает один адрес в системе и интегрируется в общую структуру мониторинга и управления.

Функциональные возможности

Источник питания обеспечивает стабилизированное выходное напряжение 12 В при токе нагрузки до 3,5 А. При наличии сетевого питания осуществляется непрерывная подзарядка аккумуляторных батарей с независимым контролем каждой АКБ. При отключении сети источник автоматически переходит в резервный режим без перерыва питания нагрузки.

В устройстве реализованы электронные защиты от короткого замыкания, перегрузки по току, перегрева и переполюсовки аккумуляторов. При устранении аварийного режима выход восстанавливается автоматически. Контролируется напряжение сети, выходное напряжение, ток нагрузки, состояние АКБ и вскрытие корпуса.

Интегрированный интерфейс RS-R3 обеспечивает передачу в систему сообщений о текущем состоянии источника, включая события «Отсутствие сети», «Разряд АКБ», «Глубокий разряд АКБ», «Короткое замыкание», «Перегрузка», «Вскрытие корпуса». Эти данные могут отображаться в программном обеспечении FireSec и использоваться для оперативного реагирования.

Индикация и управление

На лицевой панели источника расположены светодиодные индикаторы «СЕТЬ», «ВЫХОД», «АКБ» и «СВЯЗЬ», обеспечивающие визуальный контроль режимов работы. Индикаторы отображают наличие сетевого питания, выходного напряжения, состояние аккумуляторов и обмен данными по адресной линии.

Также предусмотрен дискретный выход «Авария», который может использоваться для подключения внешних устройств сигнализации или передачи аварийного состояния в другие подсистемы.

Конструкция и монтаж

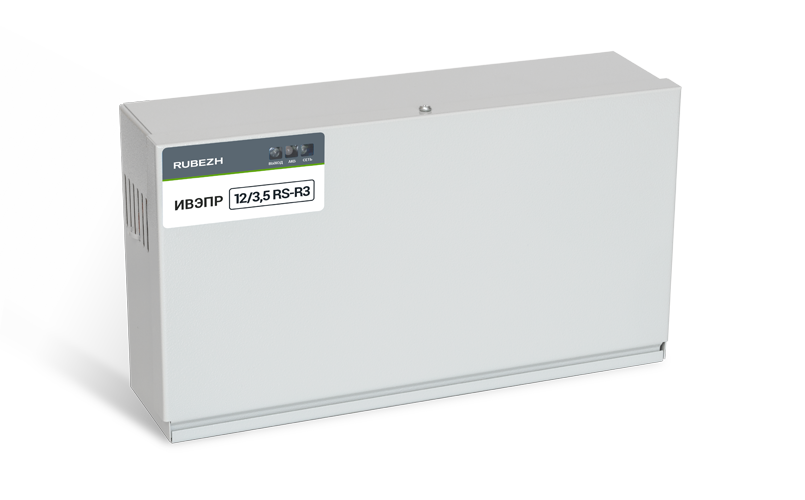

Источник выполнен в металлическом корпусе с настенным способом установки. Корпус оснащен датчиком вскрытия (тампером), который формирует соответствующее событие при открытии крышки. Внутреннее пространство корпуса оптимизировано для размещения двух АКБ 12 В емкостью 7 А·ч.

Подключение сетевого питания осуществляется к клеммной колодке ~230 В. Выходные цепи питания и адресная линия связи имеют гальваническую развязку от корпуса, что повышает электробезопасность и устойчивость к помехам. Источник рассчитан на круглосуточную непрерывную эксплуатацию в закрытых помещениях.

Надежность и эксплуатация

ИВЭПР 12/3,5 RS-R3 2×7 БР соответствует требованиям электробезопасности и пожарной безопасности, устойчив к колебаниям сетевого напряжения и электромагнитным помехам. Средняя наработка на отказ составляет не менее 40 000 часов, а срок службы — не менее 10 лет.

Источник не требует сложного технического обслуживания. Регламентные работы включают периодический визуальный осмотр, проверку индикации и контроль параметров питания в рамках обслуживания системы охранно-пожарной сигнализации.
