Источник питания Рубеж ИВЭПР 12/3,5 RS-R3 2х17 БР

Источник вторичного электропитания резервированный адресный Рубеж ИВЭПР 12/3,5 RS-R3 2×17 БР предназначен для обеспечения круглосуточного бесперебойного электропитания технических средств охранно-пожарной сигнализации, систем автоматического пожаротушения, оповещения и управления эвакуацией, а также систем контроля и управления доступом. Устройство применяется в составе адресных систем безопасности «Рубеж», построенных на базе протокола RS-R3, и совместимо с приёмно-контрольными приборами «Рубеж-2ОП» прот.R3, «R3-Рубеж-2ОП» и контроллерами адресных устройств «R3-Рубеж-КАУ2».

Исполнение 2×17 БР предусматривает установку внутри корпуса двух герметизированных свинцово-кислотных аккумуляторных батарей напряжением 12 В и ёмкостью 17 А·ч каждая. Такое решение обеспечивает увеличенное время автономной работы оборудования при отключении сетевого электропитания и рекомендуется для объектов с повышенными требованиями к надёжности электроснабжения и длительности резервного режима.

Режимы работы и резервирование питания

В нормальном режиме ИВЭПР 12/3,5 RS-R3 осуществляет питание нагрузки от сети переменного тока напряжением 140–265 В частотой 47–63 Гц и одновременно выполняет непрерывную подзарядку установленных аккумуляторных батарей. При пропадании сетевого напряжения или выходе его параметров за допустимые пределы источник автоматически, без разрыва выходного напряжения, переходит на питание от аккумуляторов.

Контроль состояния и заряд каждой аккумуляторной батареи выполняются независимо. Источник контролирует напряжение АКБ, формирует извещения о предварительном разряде и глубоком разряде аккумуляторов, а также автоматически отключает АКБ при достижении критического уровня разряда, предотвращая их повреждение и продлевая срок службы.

Выходные параметры и защита нагрузки

Источник обеспечивает стабилизированное выходное напряжение 12 В при максимальном токе нагрузки до 3,5 А. Диапазон выходного напряжения при работе от сети составляет 11,4–13,8 В, при работе от аккумуляторных батарей — 9,8–13,5 В с учётом падения напряжения на внутренних цепях. Низкий уровень пульсаций выходного напряжения обеспечивает корректную работу чувствительного электронного оборудования.

В ИВЭПР реализованы электронные защиты от короткого замыкания, перегрузки по току и перегрева. При возникновении аварийного режима выход источника автоматически отключается, а после устранения причины неисправности питание нагрузки восстанавливается без вмешательства обслуживающего персонала.

Адресная интеграция и диагностика

Источник оснащён встроенным интерфейсом RS-R3 и занимает один адрес в адресной линии связи системы «Рубеж». По АЛС передаётся информация о наличии сетевого напряжения, выходном напряжении, токе нагрузки, состоянии аккумуляторных батарей, срабатывании защит и вскрытии корпуса. Ток потребления источника от адресной линии связи не превышает 0,9 мА.

На лицевой панели корпуса расположены светодиодные индикаторы «СЕТЬ», «ВЫХОД», «АКБ» и «СВЯЗЬ», обеспечивающие визуальный контроль режимов работы источника. Дополнительно формируется дискретный выход «Авария» для передачи сигналов неисправности во внешние цепи автоматики и диспетчеризации.

Конструкция и условия эксплуатации

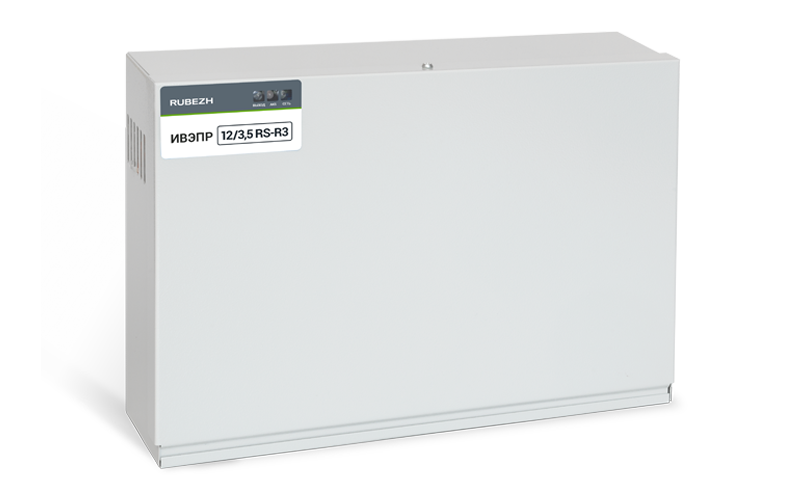

Источник выполнен в металлическом корпусе настенного исполнения и предназначен для эксплуатации в закрытых помещениях. Корпус оснащён датчиком вскрытия, формирующим извещение при несанкционированном доступе. Степень защиты оболочки соответствует IP20.

ИВЭПР 12/3,5 RS-R3 2×17 БР рассчитан на круглосуточную непрерывную эксплуатацию при температуре окружающей среды от −10 до +50 °C и относительной влажности воздуха до 93 % без образования конденсата. Средняя наработка на отказ составляет не менее 40 000 часов, а средний срок службы — не менее 10 лет.
