Элемент ДУ адресный со встроенным изолятором короткого замыкания Рубеж ЭДУ-ПТ-ИКЗ-R3

Элемент дистанционного управления адресный со встроенным изолятором короткого замыкания ЭДУ-ПТ-ИКЗ-R3 предназначен для работы в составе интегрированной системы безопасности «Рубеж» поколения R3. Устройство используется для дистанционного управления направлением пожаротушения с помощью привязанного сценария или исполнительного устройства, такого как насосная станция либо модуль автоматики пожаротушения МПТ-1-R3 и МПТ-1-ИКЗ-R3.

Основной задачей ЭДУ-ПТ-ИКЗ-R3 является предоставление персоналу объекта удобного и наглядного интерфейса для оперативного управления процессами пожаротушения. Устройство позволяет запускать и останавливать тушение, управлять задержкой пуска, временно отключать автоматический режим и контролировать текущее состояние системы непосредственно на объекте без применения программных средств и персонального компьютера.

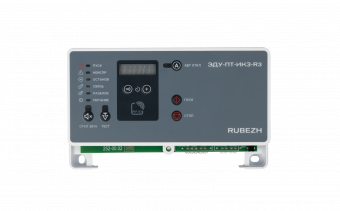

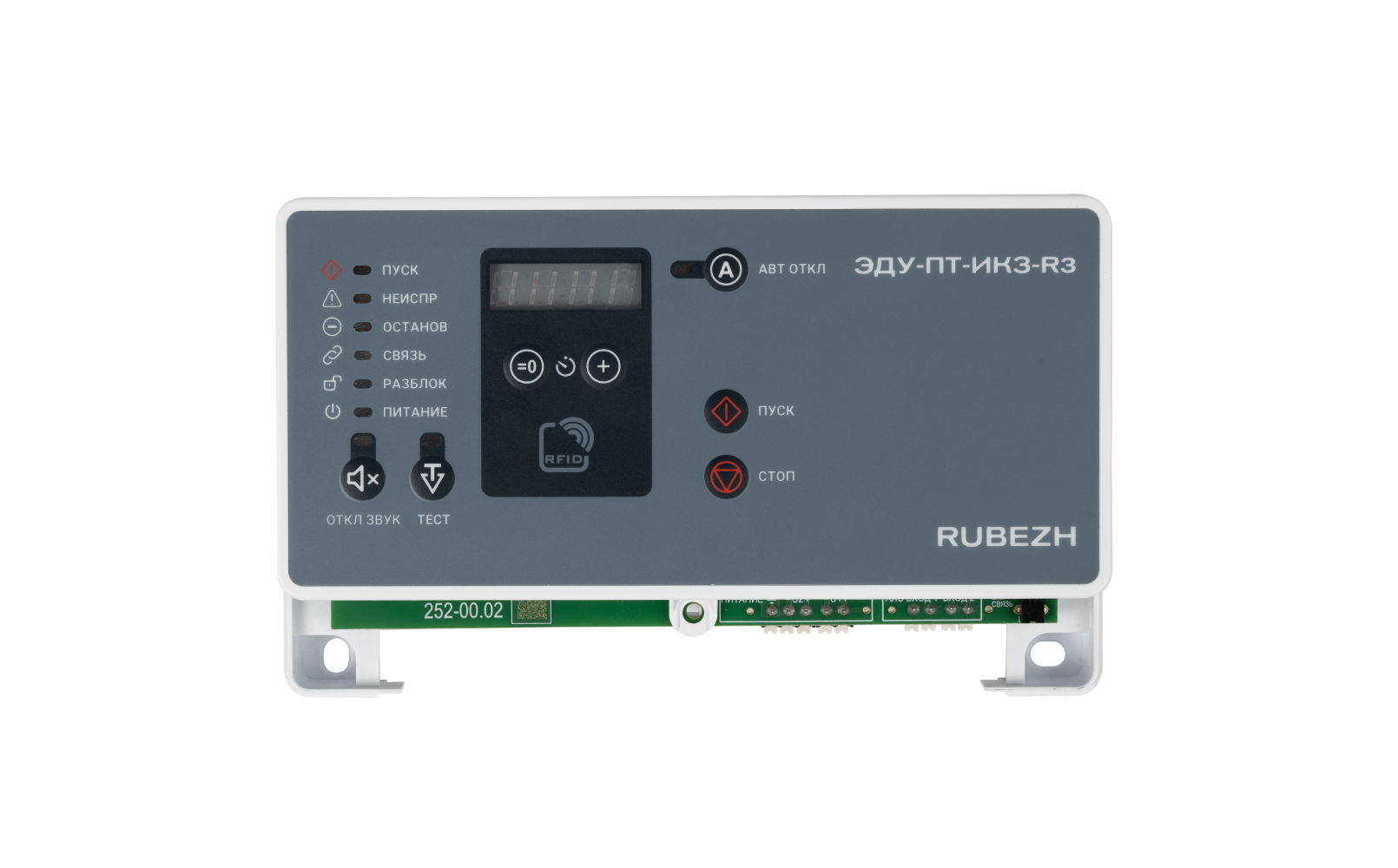

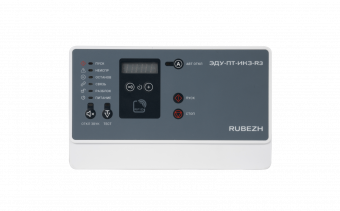

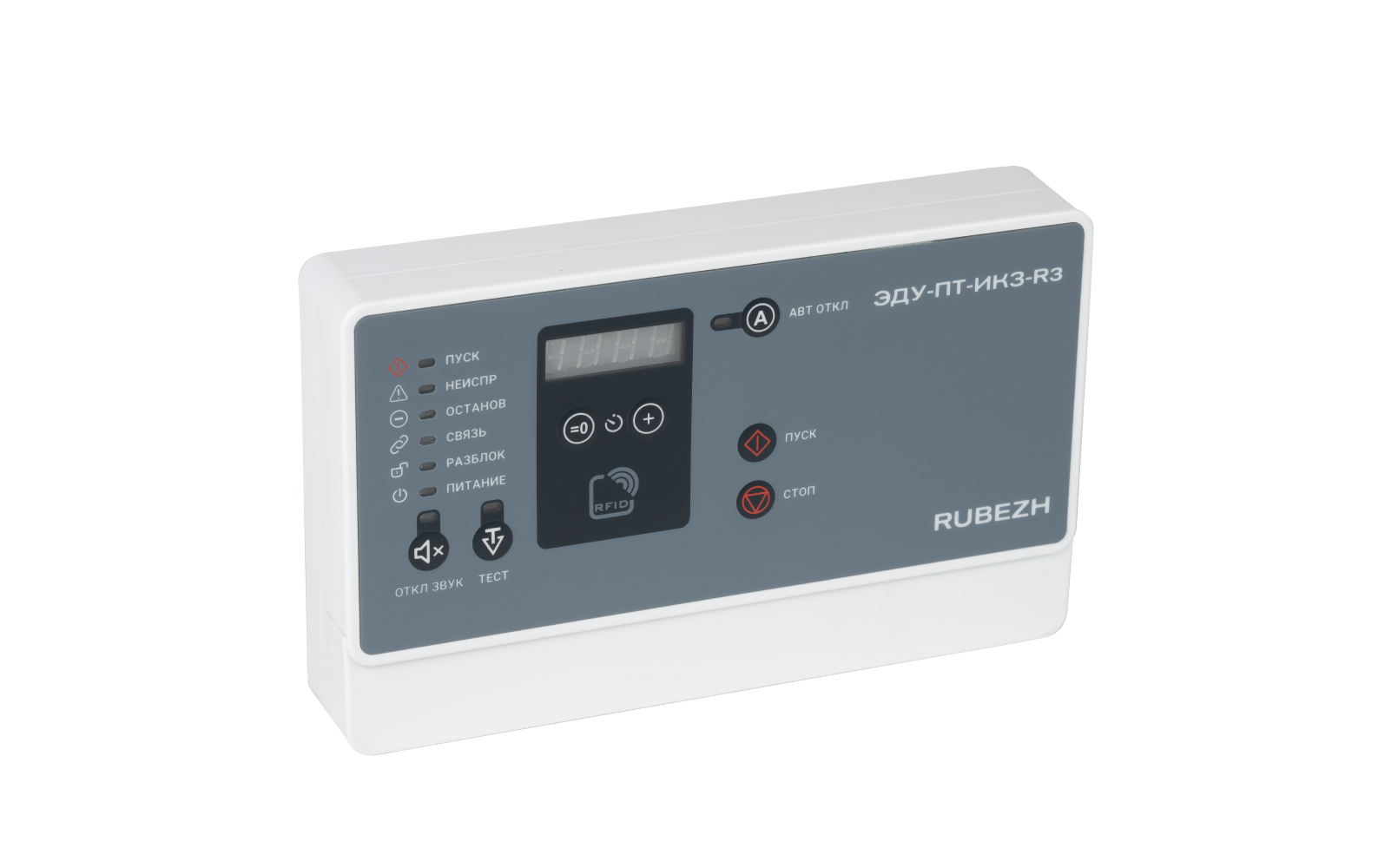

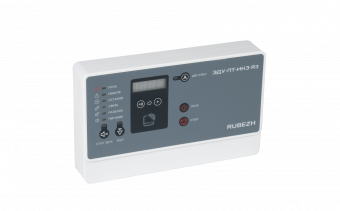

На лицевой панели ЭДУ-ПТ-ИКЗ-R3 расположены кнопки управления и светодиодные индикаторы, отображающие основные режимы работы: «Пуск», «Задержка», «Останов», «Неисправность», состояние автоматики, питания и связи по адресной линии. Цветовая и режимная индикация позволяет быстро определить текущее состояние системы и принять корректные действия в штатной или аварийной ситуации. Дополнительно реализована звуковая сигнализация с различными типами сигналов, приоритет которых зависит от текущего режима работы.

Для управления предусмотрены кнопки «ПУСК», «СТОП», «АВТ ОТКЛ», «ОТКЛ ЗВУК», «ТЕСТ», а также кнопки задания и обнуления задержки пуска. Кнопка «ПУСК» формирует команду запуска привязанного сценария или устройства с учётом установленной задержки. Кнопка «СТОП» предназначена для отмены пуска или остановки выполняемого сценария. Кнопка «АВТ ОТКЛ» позволяет временно отключить автоматический режим работы, а «ОТКЛ ЗВУК» — локально отключить звуковую сигнализацию.

Связь ЭДУ-ПТ-ИКЗ-R3 с центральным оборудованием осуществляется по адресной линии связи (АЛС). Устройство занимает один адрес в системе, который задаётся с помощью программатора адресных устройств или через приёмно-контрольный прибор и хранится в энергонезависимой памяти. Подключение к АЛС допускается без учёта полярности, что упрощает монтаж и снижает вероятность ошибок при подключении.

Встроенный изолятор короткого замыкания является ключевой особенностью ЭДУ-ПТ-ИКЗ-R3. При возникновении короткого замыкания на адресной линии устройство автоматически размыкает повреждённый участок, передавая соответствующее извещение в прибор и сохраняя работоспособность остальных адресных устройств системы. После устранения короткого замыкания линия автоматически восстанавливается без вмешательства обслуживающего персонала.

Питание ЭДУ-ПТ-ИКЗ-R3 осуществляется от внешнего источника постоянного тока напряжением 12 В или 24 В. Устройство контролирует наличие и параметры питания по обоим вводам и формирует извещения при выходе напряжения за допустимые пределы или его отсутствии. Собственный ток потребления в дежурном режиме не превышает 100 мА, что позволяет использовать стандартные резервированные источники питания.

Для ограничения доступа к органам управления реализована система аутентификации с применением RFID-карт. Управление функциями устройства возможно только после успешной идентификации пользователя, что исключает несанкционированные действия и повышает уровень безопасности эксплуатации.

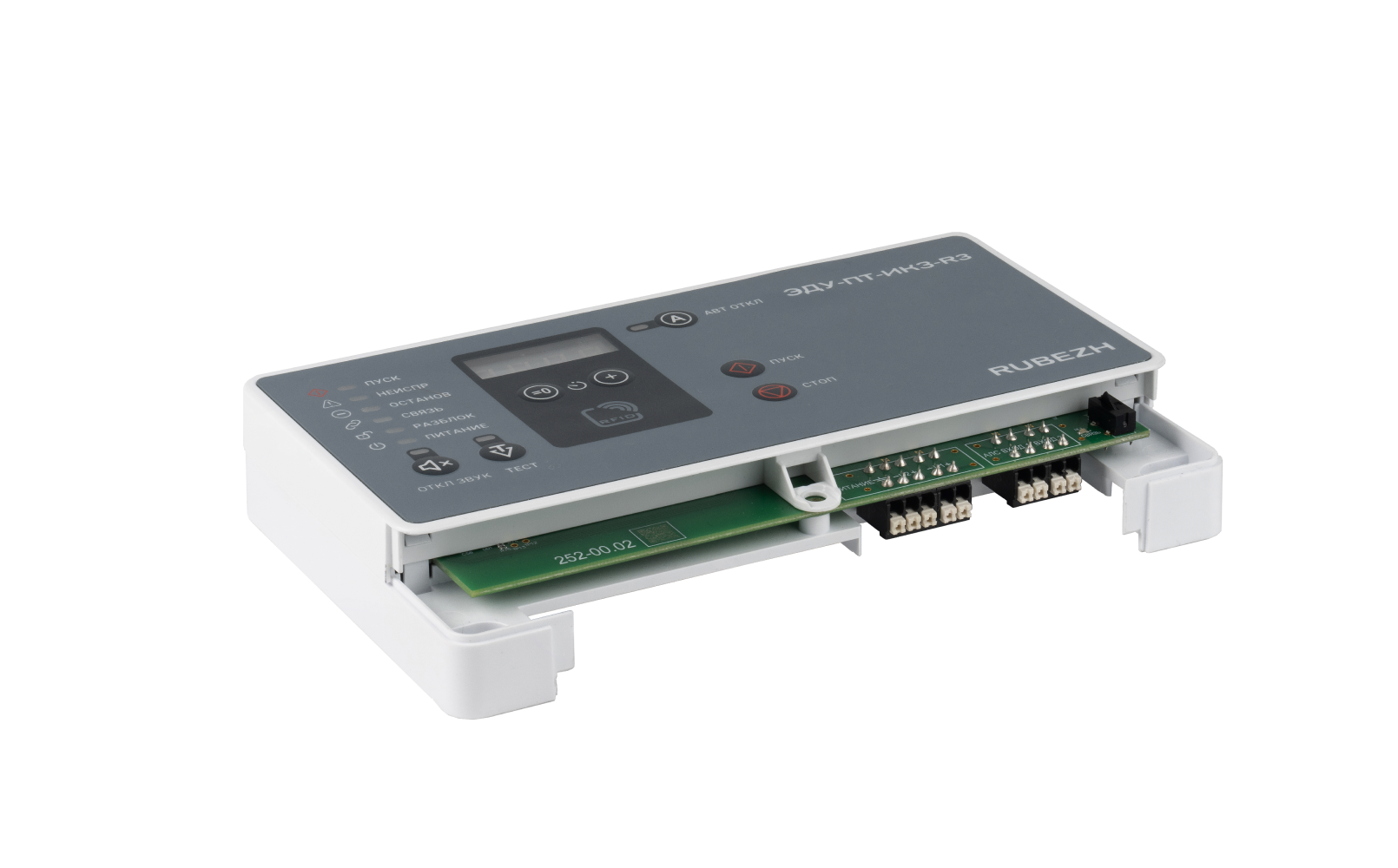

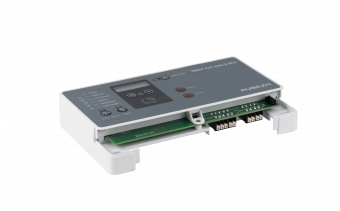

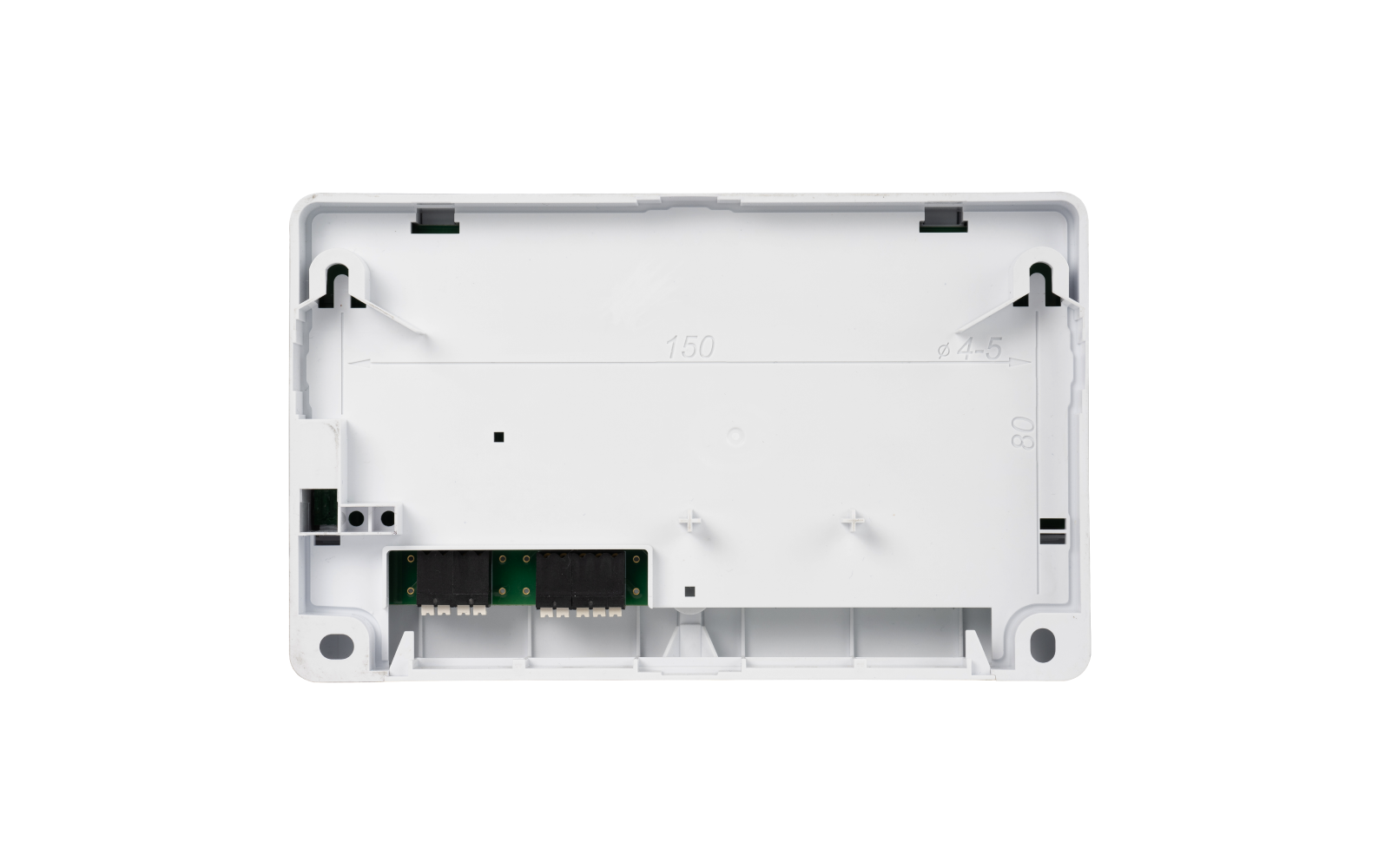

Конструктивно ЭДУ-ПТ-ИКЗ-R3 выполнен в пластмассовом корпусе со степенью защиты IP20 и предназначен для настенного монтажа в закрытых помещениях. Устройство устойчиво к индустриальным и электромагнитным помехам, соответствует требованиям электромагнитной совместимости для 2 степени жёсткости и рассчитано на круглосуточную непрерывную эксплуатацию при температуре окружающей среды от −25 до +55 °C и относительной влажности воздуха до 93 % без образования конденсата.

Высокая надёжность, встроенный изолятор короткого замыкания, развитая индикация и широкие возможности управления делают ЭДУ-ПТ-ИКЗ-R3 эффективным элементом систем пожаротушения и противопожарной автоматики на административных, общественных, коммерческих и промышленных объектах.
